Каталог рессорной продукци (стр. 11 )

Полуприцеп 9911-041, 99065-031	6
Полуприцеп 99065-046, 99065-051	6
Полуприцеп 99065-060, 99064-051	6
Полуприцеп 93853-029	4
Полуприцеп БЦМЗЗ	4

Рессора 2ПТС-4

чертёж 887Б-2902012-01-1СБ ГОСТ Р 51585-2000

(аналог 887Б-2902012-01)

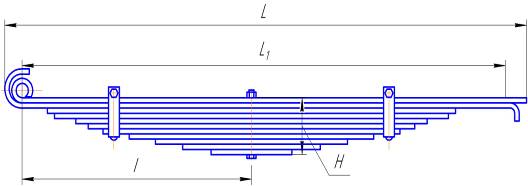

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	9
Теоретическая масса рессоры в сборе, кг	33,6
Полная длина рессоры L, мм	1192
Расчётная длина рессоры L/, мм	1050
Внутренний диаметр ушка, мм	28
Высота пакета Н, мм	90
Лист 1: Черт. № 000Б-2902101-01/1
Сечение, мм	65х10
Длина, мм	1179
Масса, кг	6,4
Марка стали	60С2
Лист 2: Черт. № 000Б-2902102-01/1
Сечение, мм	65х10
Длина, мм	1192
Масса, кг	6,7
Марка стали	60С2
Лист 3: Черт. № 000Б-2902103-01/1
Сечение, мм	65х10
Длина, мм	930
Масса, кг	4,7
Марка стали	60С2

ПРИМЕНЕНИЕ

Тракторные прицепы 2ПТС-4	4
Тракторные прицепы 2ПТС-6	4

Рессора 2ПТС-6

чертёж РШ13.2ПТС-6-2903012/1СБ ГОСТ Р 51585-2000

(аналог РШ13.2ПТС-6-2903012)

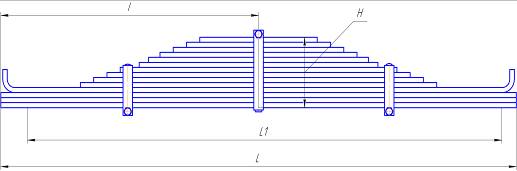

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	41,5
Полная длина рессоры L, мм	1215
Расчётная длина рессоры L/, мм	1030
Длина переднего конца I, мм	535
Высота пакета Н, мм	110
Лист 1: Черт. № РШ13.2ПТС-6-2903101/1
Сечение, мм	65х10
Длина, мм	1250
Масса, кг	6,4
Марка стали	60С2
Лист 2: Черт. № РШ13.2ПТС-6-2903102/1
Сечение, мм	65х10
Длина, мм	1250
Масса, кг	6,4
Марка стали	60С2
Лист 3: Черт. № РШ13.2ПТС-6-2903103/1
Сечение, мм	65х10
Длина, мм	900
Масса, кг	4,6
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп 2ПТС-6

Рессора прицепа 93853 задняя

чертёж 93853-2912012-20/1СБ ГОСТ Р 51585-2000

(аналог 93853-2912012-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	88,5
Полная длина рессоры L, мм	1360
Расчётная длина рессоры L/, мм	1160
Длина переднего конца I, мм	680
Высота пакета Н, мм	156
Лист 1, -2: Черт. 93853-2912101-20/1
Сечение, мм	90х12
Длина, мм	1360
Масса, кг	11,5
Марка стали	60С2А
Лист 3: Черт. 93853-2912103-20/1
Сечение, мм	90х12
Длина, мм	1420
Масса, кг	12,0
Марка стали	60С2А

ПРИМЕНЕНИЕ

Полуприцеп 93853-013, 93853-022	4
Полуприцеп 99858-010, 99858-012	4
Полуприцеп 9906-036, 99859-10	4
Полуприцеп 99064-015, 9911-010	6

Рессора прицепа 603000 задняя

чертёж 603000.2912012/1 СБ ГОСТ Р 51585-2000

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	117,9
Полная длина рессоры L, мм	1550
Расчётная длина рессоры L/, мм	950
Длина переднего конца I, мм	575
Высота пакета Н, мм	198
Лист 1: Черт. № 000.2912101/1
Сечение, мм	90х18
Длина, мм	1150
Масса, кг	14,0
Марка стали	60С2
Лист 4: Черт. № 000-2912102/1
Сечение, мм	90х18
Длина, мм	1290
Масса, кг	15,7
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицепная техника

2

Рессора 603010 задняя

чертёж 603010.2912012/1 СБ ГОСТ Р 51585-2000

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	9
Теоретическая масса рессоры в сборе, кг	99,5
Полная длина рессоры L, мм	1150
Расчётная длина рессоры L/, мм	950
Длина переднего конца I, мм	575
Высота пакета Н, мм	162
Лист 1: Черт. 603000.2912101/1
Сечение, мм	90х18
Длина, мм	1150
Масса, кг	14,4
Марка стали	60С2
Лист 3: Черт. 603000.291103/1
Сечение, мм	90х18
Длина развёртки, мм	1290
Масса, кг	16,2
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицепная техника

Рессора 9379 задняя

Чертёж 9379-2912012/1СБ ГОСТ Р 51585-2000

(аналог 9379-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	73,4
Полная длина рессоры L, мм	1160
Расчётная длина рессоры L/, мм	920
Длина переднего конца I, мм	575
Высота пакета Н, мм	144
Лист 1, -2: Черт. № 000-2912101/1;-102/1
Сечение, мм	90х12
Длина, мм	1150
Масса, кг	9,7
Марка стали	50ХГФА
Лист 3: Черт. № 000-2912103/1
Сечение, мм	90х12
Длина, мм	1160
Масса, кг	9,8
Марка стали	50ХГФА

ПРИМЕНЕНИЕ
