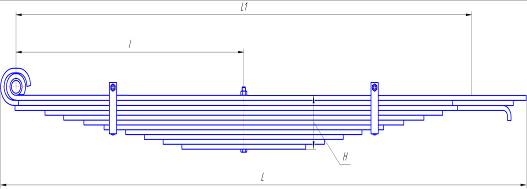

Рессора МАЗ 5336 передняя

чертёж 5336-2902012-02/1СБ ГОСТ Р 51585-2000

(аналог 5336-2902012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	106,7
Полная длина рессоры L, мм	1980
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	134
Лист 1, -2: Черт. № 000-2902101-02/1, -102-02/1
Сечение, мм	90х10
Длина, мм	1980
Масса, кг	14,0
Марка стали	60С2
Лист 3: Черт. № 000-2902103-02/1
Сечение, мм	90х10
Длина, мм	1840
Масса, кг	13,0
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-5336, 6303, 54322	2
МАЗ-64229, 54323, 64226	2
МАЗ-64221, 54321, 53366	2
МАЗ-63031, 54326, 54329	2

Рессора МАЗ 5336 передняя

Чертёж 5336-2902012-03/1СБ ГОСТ Р 51585-2000

(аналог 5336-2902012-03)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	103,6
Полная длина рессоры L, мм	1960
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	132
Лист 1: Черт. № 000-2902101-03/1
Сечение, мм	90х12
Длина, мм	1933
Масса, кг	17,5
Марка стали	60С2
Лист 2: Черт. № 000-2902102-03/1	90х12
Сечение, мм	1960
Длина, мм	17,9
Масса, кг	60С2
Марка стали
Лист 3: Черт. № 000-2902103-03/1
Сечение, мм	90х12
Длина, мм	1910
Масса, кг	16,1
Марка стали	60С2

Рессора МАЗ 5336 задняя

чертёж 5336-2912012/1СБ ГОСТ Р 51585-2000

(аналог 5336-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	111,8
Полная длина рессоры L, мм	1850
Расчётная длина рессоры L/, мм	1600
Длина переднего конца I, мм	902
Высота пакета Н, мм	144
Лист 1: Черт. № 000-2912101/1
Сечение, мм	90×12
Длина, мм	1846
Масса, кг	15,6
Марка стали	60С2
Лист 2: Черт. № 000-2912102/1
Сечение, мм	90×12
Длина, мм	1846
Масса, кг	15,6
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-54322, 54321, 5433	2
МАЗ-54331, 54371, 5336	2
МАЗ-54323, 53336, 5337	2
МАЗ-54326, 54329	2

Рессора МАЗ 504В передняя

чертёж 504В-2902012-01/1СБ ГОСТ Р 51585-2000

(аналог 504В-2902012-01)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	97,0
Полная длина рессоры L, мм	1855
Расчётная длина рессоры L/, мм	1630
Длина переднего конца I, мм	900
Высота пакета Н, мм	124
Лист 1, -2: Черт. № 000В-2902101/1, -102/1
Сечение, мм	90×10
Длина, мм	1855
Масса, кг	13,1
Марка стали	60С2
Лист 3: Черт. № 000В-2902103/1
Сечение, мм	90×10
Длина, мм	1830
Масса, кг	12,9
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-5335, 5428, 5429	2
МАЗ-5430, 504В, 5334	2
Самосвал МАЗ-509А, 5549	2

Рессора МАЗ 500 передняя

чертёж МАЗ 500-2902012-Б2/1СБ ГОСТ Р 51585-2000

(аналог МАЗ500-2902012-Б2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	74,7
Полная длина рессоры L, мм	1642
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	792
Высота пакета Н, мм	110
Лист 1: Черт. № 000-2902101-В/1
Сечение, мм	90х10
Длина, мм	1642
Масса, кг	11,6
Марка стали	60С2
Лист 2: Черт. № 000-2902102-Б1/1
Сечение, мм	90х10
Длина, мм	1642
Масса, кг	11,6
Марка стали	60С2
Лист 3: Черт. № 000-2902103/1
Сечение, мм	90х10
Длина, мм	1546
Масса, кг	10,9
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-504В,5433	2
МАЗ-500А,509, 509А	2

Рессора 500А задняя

чертёж 500А-2912012/1СБ ГОСТ Р 51585-2000

(аналог 500А-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	104,7
Полная длина рессоры L, мм	1754
Расчётная длина рессоры L/, мм	1520
Длина переднего конца I, мм	862
Высота пакета Н, мм	148
Лист 1: Черт. № 000А-2912101-10/1
Сечение, мм	90х10
Длина, мм	1754
Масса, кг	12,4
Марка стали	60С2
Лист 2: Черт. № 000А-2912102-10/1
Сечение, мм	90х10
Длина, мм	1754
Масса, кг	12,4
Марка стали	60С2
Лист 3: Черт. № 000А-2912103/1
Сечение, мм	90х12
Длина, мм	1651
Масса, кг	14,0
Марка стали	60С2
