Рессора МАЗ 64222 передняя
чертёж 64222-2902012/1 ГОСТ Р 51585-2000
(аналог МАЗ 64222-2902012)

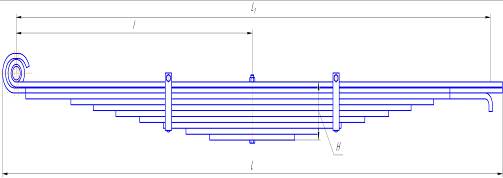

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 7 |
Теоретическая масса рессоры в сборе, кг | 111,5 |
Полная длина рессоры L, мм | 2100 |
Расчётная длина рессоры L/, мм | 1890 |
Длина переднего конца I, мм | 1050 |
Высота пакета Н, мм | 104 |
Лист 1: Черт. № 000-2902101/1 | |
Сечение, мм | 90х14 |
Длина, мм | 2100 |
Масса, кг | 20,7 |
Марка стали | 60С2 |
Лист 2: Черт. № 000-2902102/1 | |
Сечение, мм | 90х14 |
Длина, мм | 2100 |
Масса, кг | 20,7 |
Марка стали | 60С2 |
Лист 3: Черт. № 000-2902103/1 | |
Сечение, мм | 90х14 |
Длина, мм | 2000 |
Масса, кг | 19,7 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
МАЗ-54321,МАЗ-64229 | 2 |
МАЗ-54323, МАЗ-54336 | 2 |
МАЗ-64226, МАЗ-64221 | 2 |
Рессора МАЗ 6501 передняя
Чертёж 6501-2902012/1СБ ГОСТ Р 51585-2000
(аналог 6501-2902012)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 103,6 |
Полная длина рессоры L, мм | 1960 |
Расчётная длина рессоры L/, мм | 1800 |
Длина переднего конца I, мм | 900 |
Высота пакета Н, мм | 136 |
Лист 1: Черт. № 000-2902101/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1933 |
Масса, кг | 17,5 |
Марка стали | 60С2 |
Лист 2: Черт. № 000-2902102/1 | 90х12 |
Сечение, мм | 1960 |
Длина, мм | 17,9 |
Масса, кг | 60С2 |
Марка стали | |
Лист 3: Черт. № 000-2902103/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1910 |
Масса, кг | 18,8 |
Марка стали | 60С2 |
Рессора Газель передняя
чертёж 3302-2902012-01/1СБ ГОСТ Р 51585-2000
(аналог 3302-2902010-01)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 4 |
Теоретическая масса рессоры в сборе, кг | 26,0 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 34 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 000-2902101-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 000-2902102-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1525 |
Масса, кг | 8,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 000-2902103-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 1075 |
Масса, кг | 6,9 |
Марка стали | 50ХГА |
ПРИМЕНЕНИЕ
Фургон ГАЗ-2705 | 2 |
Автобус ГАЗ-32213 | 2 |
Грузовая ГАЗ-33021 | 2 |
Рессора Газель передняя усиленная
чертёж 3302-2902012-01/1усСБ ГОСТ Р 51585-2000
(аналог 3302-2902010-01ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 4 |
Теоретическая масса рессоры в сборе, кг | 30,4,0 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 38 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 000-2902101-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 000-2902102-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 1525 |
Масса, кг | 11,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 000-2902103-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 900 |
Масса, кг | 5,8 |
Марка стали | 50ХГА |
Рессора Газель задняя
чертёж 3302-2912012-10/1СБ ГОСТ Р 51585-2000
(аналог 3302-2912010-10)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 5 |
Теоретическая масса рессоры в сборе, кг | 29,4 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 46 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 000-2912101-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 000-2912102-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1525 |
Масса, кг | 8,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 000-2912103-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 1210 |
Масса, кг | 7,8 |
Марка стали | 50ХГА |
ПРИМЕНЕНИЕ
Фургон ГАЗ-2705 | 2 |
Автобус ГАЗ-32213 | 2 |
Грузовая ГАЗ-33021 | 2 |
Рессора Газель задняя усиленная
чертёж 3302-2912012-10/1усСБ ГОСТ Р 51585-2000
(аналог 3302-2912010-10ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 5 |
Теоретическая масса рессоры в сборе, кг | 30,4 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 46 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 000-2912101-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 000-2912102-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 1525 |
Масса, кг | 11,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 000-2912103-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 960 |
Масса, кг | 6,2 |
Марка стали | 50ХГА |
|
