Каталог рессорной продукци (стр. 7 )

Грузовая МАЗ-5335,5430, 53352, 500А	2
Грузовая МАЗ-5428,5429	2
Грузовая МАЗ-5334,504В	2
Самосвал МАЗ-5549	2

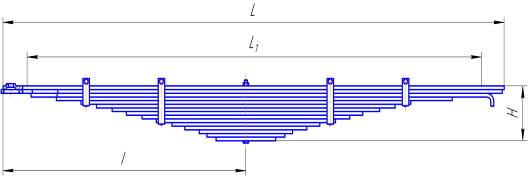

Рессора МАЗ 500А дополнительная

чертёж МАЗ 500А-2913012/1СБ ГОСТ Р 51585-2000

(аналог МАЗ 500А-2913012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	6
Теоретическая масса рессоры в сборе, кг	33,5
Полная длина рессоры L, мм	1220
Расчётная длина рессоры L/, мм	1100
Высота пакета Н, мм	60
Длина переднего конца I, мм	610
Лист 1: Черт. № 000А-2913101/1
Сечение, мм	90х10
Длина, мм	1220
Масса, кг	8,5
Марка стали	60С2
Лист 2: Черт. № 000А-2913102/1
Сечение, мм	90х10
Длина, мм	1030
Масса, кг	7,2
Марка стали	60С2

ПРИМЕНЕНИЕ

Двухосные автомобили: МАЗ 5428	2
МАЗ-5335, МАЗ-5336,МАЗ-53371	2
МАЗ-5429,МАЗ-5430, МАЗ-54332	2
МАЗ-54321, МАЗ-5551, МАЗ -509А	2
МАЗ-5434,МАЗ-5433, МАЗ-54331	2
МАЗ-54371, МАЗ-504В, МАЗ-5549	2
МАЗ-54323,МАЗ-35334, МАЗ-5334	2

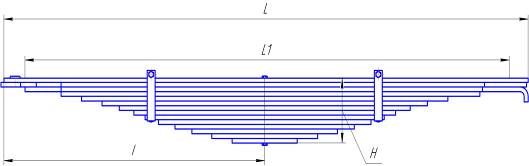

Рессора МАЗ 509 задняя

чертёж МАЗ 509-2912012-11/1СБ ГОСТ Р 51585-2000

(аналог МАЗ509-2912012-11)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	15
Теоретическая масса рессоры в сборе, кг	131,7
Полная длина рессоры L, мм	1846
Расчётная длина рессоры L/, мм	1600
Длина переднего конца I, мм	902
Высота пакета Н, мм	176
Лист 1: Черт. № 000-2912101-11/1
Сечение, мм	90х12
Длина, мм	1846
Масса, кг	15,1
Марка стали	60С2А
Лист 2: Черт. № 000-2912102-11/1
Сечение, мм	90х12
Длина, мм	1846
Масса, кг	15,1
Марка стали	60С2А
Лист 3: Черт. № 000-2912103-11/1
Сечение, мм	90х12
Длина, мм	1770
Масса, кг	14,5
Марка стали	60С2А

ПРИМЕНЕНИЕ

МАЗ-5551, МАЗ-509А, МАЗ-509	2
МАЗ-5434, МАЗ-53371	2
МАЗ-54341	2

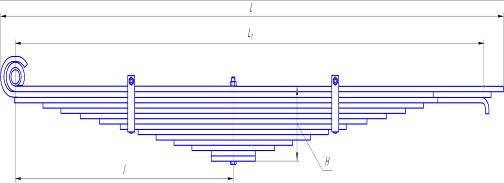

Рессора МАЗ 53371 передняя

чертёж 53371-2902012/1СБ ГОСТ Р 51585-2000

(аналог 53371-2902012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	15
Теоретическая масса рессоры в сборе, кг	128,1
Полная длина рессоры L, мм	1920
Расчётная длина рессоры L/, мм	1700
Длина переднего конца I, мм	935
Высота пакета Н, мм	180
Лист 1, -2: Черт. № 000-2902101/1, -102/1
Сечение, мм	90х12
Длина, мм	1920
Масса, кг	16,2
Марка стали	60С2
Лист 3: Черт. № 000-2902103/1
Сечение, мм	90х12
Длина, мм	1770
Масса, кг	15,0
Марка стали	60С2

ПРИМЕНЕНИЕ

Бортовая МАЗ-53371	2

Рессора МАЗ 55165 передняя

Чертёж 55165-2902012/1СБ ГОСТ Р 51585-2000

(аналог 55165-2902012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	122,6
Полная длина рессоры L, мм	1920
Расчётная длина рессоры L/, мм	1700
Длина переднего конца I, мм	935
Высота пакета Н, мм	162
Лист 1: Черт. № 000-2902101/1
Сечение, мм	90х10
Длина, мм	1920
Масса, кг	13,5
Марка стали	60С2
Лист 2: Черт. № 000-2902102/1
Сечение, мм	90х12
Длина, мм	1880
Масса, кг	15,9
Марка стали	60С2
Лист 3: Черт. № 000-2902103/1
Сечение, мм	90х12
Длина, мм	1770
Масса, кг	15,0
Марка стали	60С2

Рессора МАЗ 64221 передняя

чертёж 64221-2902012-03/1СБ ГОСТ Р 51585-2000

(аналог 64221-2902012-03)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	16
Теоретическая масса рессоры в сборе, кг	115,9
Полная длина рессоры L, мм	1910
Расчётная длина рессоры L/, мм	1700
Длина переднего конца I, мм	930
Высота пакета Н, мм	160
Лист 1: Черт. № 000-2902101-03/1
Сечение, мм	90×10
Длина, мм	1910
Масса, кг	13,5
Марка стали	60С2
Лист 2: Черт. № 000-2902102-03/1
Сечение, мм	90×10
Длина, мм	1870
Масса, кг	13,2
Марка стали	60С2
Лист 3: Черт. № 000-2902103-03/1
Сечение, мм	90×10
Длина, мм	1770
Масса, кг	12,5
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-5551, 54341, 5434	2
МАЗ-5337, 53371, 54331	2

Рессора МАЗ 64221 передняя

Чертёж 64221-2902012-05/1СБ ГОСТ Р 51585-2000

(аналог 64221-2902012-05)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	116,6
Полная длина рессоры L, мм	1892
Расчётная длина рессоры L/, мм	1700
Длина переднего конца I, мм	850
Высота пакета Н, мм	168
Лист 1: Черт. № 000-2902101-05/1
Сечение, мм	90х12
Длина, мм	1862
Масса, кг	17,0
Марка стали	60С2
Лист 2: Черт. № 000-2902102-05/1	90х12
Сечение, мм	1842
Длина, мм	17,0
Масса, кг	60С2
Марка стали
Лист 3: Черт. № 000-2902103-05/1
Сечение, мм	90х12
Длина, мм	1805
Масса, кг	15,2
Марка стали	60С2

ПРИМЕНЕНИЕ
