Каталог рессорной продукци (стр. 3 )

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

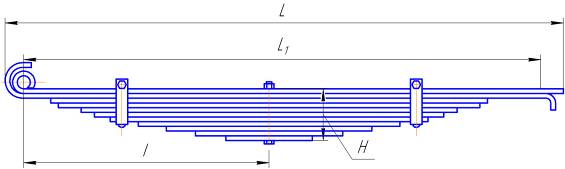

Рессора КАМАЗ-5322 задняя (ЕВРО)

чертёж 5322-2912012-02/1СБ ГОСТ Р 51585-2000

(аналог 5322-2912012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	120,9
Полная длина рессоры L, мм	1476
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	738
Высота пакета Н, мм	210
Лист 1: Черт. № 000-2912101-02/1
Сечение, мм	90×18
Длина, мм	1450
Масса, кг	18,3
Марка стали	60С2
Лист 2: Черт. № 000-2912102-02/1
Сечение, мм	90×18
Длина, мм	1520
Масса, кг	19,3
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

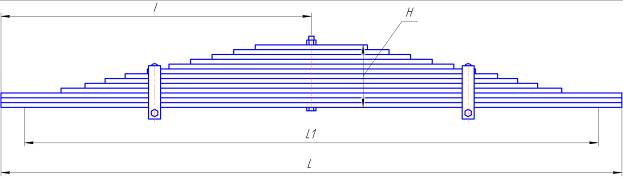

Рессора КАМАЗ-65115 (передняя)

чертёж 65115-2902012/1СБ ГОСТ Р 51585-2000

(аналог 65115-2902012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	104,2
Полная длина рессоры L, мм	1950
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	148
Лист 1: Черт. № 000-2902101/1
Сечение, мм	90×12
Длина, мм	1950
Масса, кг	16,5
Марка стали	60С2
Лист 2: Черт. № 000-2902102/1
Сечение, мм	90×12
Длина, мм	1900
Масса, кг	16,1
Марка стали	60С2
Лист 3: Черт. № 000-2902103/1
Сечение, мм	90×14
Длина, мм	1680
Масса, кг	16,0
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

Рессора КАМАЗ-65115 передняя

Чертёж 65115-2902012-20/1СБ ГОСТ Р 51585-2000

(аналог 65115-2902012-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	107,6
Полная длина рессоры L, мм	1940
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	148
Лист 1: Черт. № 000-2902101-20/1
Сечение, мм	90х12
Длина, мм	1880
Масса, кг	17,0
Марка стали	50ХГФА
Лист 2: Черт. № 000-2902102-20/1	90х12
Сечение, мм	1880
Длина, мм	17,7
Масса, кг	50ХГФА
Марка стали
Лист 3: Черт. № 000-2902103/1
Сечение, мм	90х12
Длина, мм	1680
Масса, кг	16,5
Марка стали	50ХГФА

ПРИМЕНЕНИЕ

Автомобиль КАМАЗ-65115/65116

Рессора КАМАЗ – 6520 передняя

чертёж 6520-2902012/1СБ ГОСТ Р 51585-2000

(аналог 6520-2902012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	118,1
Полная длина рессоры L, мм	1950
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	148
Лист 1: Черт. 65115-2902101/1
Сечение, мм	90х12
Длина, мм	1950
Масса, кг	16,5
Марка стали	60С2
Лист 2: Черт.65115-2902102/1
Сечение, мм	90х12
Длина, мм	1900
Масса, кг	16,04
Марка стали	60С2
Лист 3: Черт.65115-2902103/1
Сечение, мм	90х14
Длина развёртки, мм	1680
Масса, кг	16,03
Марка стали	60С2

ПРИМЕНЕНИЕ

6х4 КАМАЗ - 6520	2
6х6 КАМАЗ - 6522	2

Рессора КАМАЗ-6520 передняя

Чертёж 6520-2902012-20/1СБ ГОСТ Р 51585-2000

(аналог 6520-2902012-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	131,7
Полная длина рессоры L, мм	1940
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	162
Лист 1: Черт. № 000-2902101-20/1
Сечение, мм	90х12
Длина, мм	1880
Масса, кг	17,0
Марка стали	50ХГФА
Лист 2: Черт. № 000-2902102-20/1	90х12
Сечение, мм	1880
Длина, мм	17,7
Масса, кг	50ХГФА
Марка стали
Лист 3: Черт. № 000-2902103-30/1
Сечение, мм	90х14
Длина, мм	1680
Масса, кг	16,5
Марка стали	50ХГФА

ПРИМЕНЕНИЕ

Автомобиль КАМАЗ-6520/6522

Рессора КАМАЗ-6520 (задняя)

чертёж 6520-2912012/1СБ ГОСТ Р 51585-2000

(аналог 6520-2912012)

Рессора показана в спрямлённом состоянии
