Коэффициент расхода незатопленного водослива с прямоугольным вырезом при отсутствии бокового сужения можно определить по эмпирической формуле Базена
, (6.2)
в которой выражение в квадратных скобках учитывает влияние скорости подхода на коэффициент мв. Если скоростью подхода можно пренебречь, величину в квадратных скобках принимают равной единице. Для рассматриваемого случая мв = 0,41 – 0,50.
При наличии бокового сужения коэффициент расхода определяется по формуле
, (6.3)
где В – ширина русла (лотка).
Водосливы с прямоугольным вырезом в тонкой стенке применяются при значительных расходах (Q > 20 л/с).
Водослив с треугольным вырезом при величине угла в = 90є (водослив Томсона) применяется при малых расходах Q ≤ 20 л/с. Так как в = 90є, то ширина b = 2Н. Коэффициент расхода является постоянной величиной (мв = 0,316), при этом формула (6.1) приводится к частному виду
Q = 1,4Н2,5. (6.4)
Таким водосливом удобно пользоваться для измерений расхода в гидравлическом лотке, в особенности, если по формуле (6.4) построить график Q = f(Н). Водослив с трапецеидальным вырезом (подобно живому сечению канала на рис. 5.2) при b/Н ≥ 3,0 и угле ц = 76є (водослив Чиполетти) применяется при Q > 20 л/с и имеет постоянный коэффициент расхода мв = 0,42. Частная формула расхода для него
Q = 1,86bН1,5. (6.5)
При работе водослива в затопленном режиме уменьшение расхода учитывается путем умножения коэффициента расхода на коэффициент затопления уп, который можно определить по формуле
. (6.6)
У в о д о с л и в о в п р а к т и ч е с к о г о п р о ф и л я (рис. 6.3) чаще всего сливная поверхность выполняется в виде плавноизменяющейся формы. Такие водосливы используются в гидротехнических сооружениях в качестве водосливных плотин.

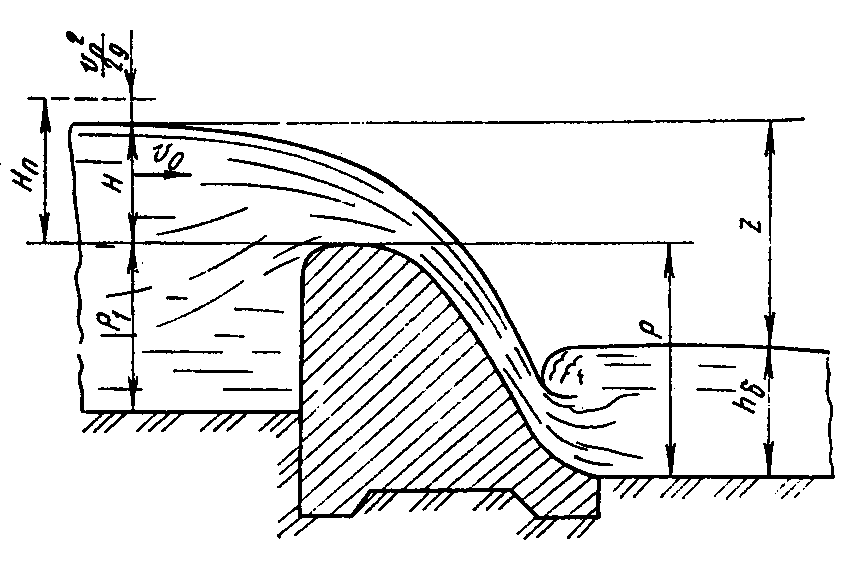

Рис. 6.3. Схема истечения через водослив
практического профиля
Расход воды через водослив практического профиля определяется по формуле (6.1). Коэффициент расхода изменяется в широких пределах: мв = 0,3 – 0,6. Поэтому в каждом конкретном случае его следует определять по таблицам, имеющимся в справочниках по гидравлическим расчетам водосливов.
Если поток воды, подходя к водосливу, претерпевает боковое сужение (рис. 6.4, а), расход через водослив уменьшается. Боковое сужение учитывается коэффициентом сужения е, который можно подсчитать по формуле
. (6.7)
где n – число боковых сужений;
о – коэффициент формы боковых кромок водослива и оголовков промежуточных бычков (рис. 6.4, б).

Рис. 6.4. К определению коэффициента
сужения потока
Условия истечения при затопленном режиме учитываются коэффициентом затопления уп (табл. 6.1).
Т а б л и ц а 6.1. Значения уп для водосливов практического профиля [8]
hп/Н0 | уп | hп/Н0 | уп | hп/Н0 | уп |
0,00 | 1,000 | 0,35 | 0,988 | 0,70 | 0,933 |
0,05 | 0,999 | 0,40 | 0,983 | 0,75 | 0,860 |
0,10 | 0,998 | 0,45 | 0,978 | 0,80 | 0,760 |
0,15 | 0,997 | 0,50 | 0,972 | 0,85 | 0,700 |
0,20 | 0,996 | 0,55 | 0,965 | 0,90 | 0,590 |
0,25 | 0,994 | 0,60 | 0,957 | 0,95 | 0,410 |
0,30 | 0,991 | 0,65 | 0,947 | 1,00 | 0,000 |
Таким образом, расход через водослив практического профиля с учетом бокового сужения и затопления будет определяться по формуле
. (6.8)
Если толщина порога водослива д ≥ (2 – 3)Н, над ним наблюдается понижение уровня свободной поверхности (рис. 6.5). Это в о д о с л и в с ш и р о к и м п о р о г о м; обычно д = (3 – 10)Н. Такие водосливы в основном применяются в гидротехнических сооружениях в качестве водосливных плотин с низкими напорами.

Рис. 6.5. Схема истечения через водослив с широким порогом
Широкий порог водослива (тело водослива) стесняет поток в русле, в результате чего скорость подхода к нему увеличивается. Поэтому расход через водослив с широким порогом определяется по формуле (6.1) с учетом динамического напора. Коэффициент расхода незатопленного водослива с широким порогом изменяется в пределах мв = 0,30 – 0,38.
Условие бокового сужения учитывается путем введения в основную формулу коэффициента сужения.
При затопленном режиме коэффициент уп можно определить по табл. 6.2.
Т а б л и ц а 6.2. Значения уп для водосливов с широким порогом
(по ) [8]
hп/Н0 | уп | hп/Н0 | уп | hп/Н0 | уп |
До 0,70 | 1,000 | 0,90 | 0,739 | 0,98 | 0,36 |
0,75 | 0,974 | 0,92 | 0,676 | 0,99 | 0,257 |
0,80 | 0,928 | 0,94 | 0,598 | 0,995 | 0,183 |
0,83 | 0,889 | 0,95 | 0,552 | 0,997 | 0,142 |
0,85 | 0,855 | 0,96 | 0,499 | 0,998 | 0,116 |
0,87 | 0,815 | 0,97 | 0,436 | 0,999 | 0,082 |
Условия затопления водослива с широким порогом отличаются от условий затопления других водосливов. Он является затопленным, если hб = р + 2Нп / 3.
КРАТКАЯ ИСТОРИЧЕСКАЯ СПРАВКА
Гидравлика – одна из древнейших наук, в развитии которой можно выделить пять характерных этапов.
Первый этап – от древнейших времен до конца ХVI в. – характеризуется зарождением начальных сведений и положений гидравлики. Появлению первых научных идей способствовали проблемы обеспечения плавания судов, строительства плотин, мельниц, водопроводов. Из истории этого периода дошли до наших дней: трактат Архимеда «О плавающих телах» (250 г. до н. э.), в котором содержались основные понятия гидростатики, закон о выталкивающей силе жидкости, условия плавания тел; работа «О водопроводах Рима» (93 г.), в которой дана постановка задач о течении жидкости в каналах и трубах, об истечении ее из сосудов через отверстия и насадки; работа Леонардо да Винчи «О движении и измерении воды» (конец XV в.).
Второй этап – с конца ХVI в. до 70-х годов ХVII в. – характеризуется формированием основ классической гидростатики и первыми значительными успехами в гидродинамике. В научных трудах С. Стевина, Г. Галилея, Э. Торричелли, Б. Паскаля доказаны основные положения и законы гидростатики. Итальянские ученые опровергли утверждение Аристотеля о том, что «природа боится пустоты» (1644 г.), доказали сам факт существования вакуума, изобрели ртутный барометр. Паскаль установил, что атмосферное давление зависит от высоты, влажности и температуры воздуха, следовательно, барометр Торричелли можно использовать для предсказания погоды.
В 1628 г. Б. Костелли математически доказал принцип неразрывности потока (словами это описал еще Леонардо да Винчи), а в 1644 г. Торричелли теоретически решил задачу об истечении жидкости из отверстия.
Третий этап – с 70-х годов XVII в. до конца ХIХ в. – характеризуется интенсивным развитием гидродинамики и созданием основ теоретической гидромеханики.
Создание классической ньютоновской механики и механицизма как научной системы, как научного миропонимания, открытие И. Ньютоном и дифференциального и интегрального исчислений дали сильнейший импульс к ускоренному развитию многих наук, в том числе и гидравлики. Поворотным пунктом стала разработка модели идеальной (т. е. невязкой) жидкости как сплошной среды (континуума), состоящей из бесконечно малых объемов – «жидких частиц». К жидкой частице как к материальной точке применимы уже известные законы гидростатики и законы классической механики, что давало возможность получить дифференциальные уравнения ее равновесия или движения и далее интегрировать их для всего объема жидкости. Используя этот метод, Д. Бернулли и Л. Эйлер своими капитальными научными исследованиями заложили основы теоретической гидромеханики – науки, изучающей законы равновесия и движения жидкостей, движения твердых тел в жидкостях методами математического анализа. Ряд крупных ученых (Лагранж, Коши, ДйАламбер и др.) продолжили развитие этой науки. Параллельно развивалась гидравлика как прикладная инженерная наука, удовлетворяющая запросы практики. А практику уже не устраивала модель идеальной жидкости, поэтому наука XIX в. штурмовала проблему гидравлических сопротивлений. Успехи были настолько большие, что даже самые крупные работы и их авторов трудно перечислить в этой краткой справке.
|
