Параметр	Сверление	Рассверливание, зенкерование, развертывание
Глубина обрабатываемого отверстия	3D	4D	5D	6D	8D	-
Коэффициент Кlv	1,0	0,85	0,75	0,7	0,6	1,0

32.Значения коэффициентов и показателей степени в формулах крутящего момента и осевой силы при сверлении, рассверливании и зенкеровании.

Обрабатываемый материал	Наименование операции	Материал режущей части инструмента	Коэффициент и показатели степени в формулах
Крутящего момента	Осевой силы
См	q	x	y	Cp	q	x	Y
Конструкционная углеродис-тая сталь, σв = 750 МПа	Сверление	Быстрорежущая сталь	0,0345	2,0	-	0,8	68	1,0	-	0,7
Рассверливание и зенкерование	0,09	1,0	0,9	0,8	67	-	1,2	0,65
Жаропрочная сталь 12Ч18Н9Т, НВ 141	Сверление	0,041	2,0	-	0,7	143	1,0	-	0,7
Рассверливание и зенкерование	0,106	1,0	0,9	0,8	140	-	1,2	0,65
Серый чугун, НВ 190	Сверление	Твердый сплав	0,012	2,2	-	0,8	42	1,2	-	0,75
Рассверливание и зенкерование	0,196	0,85	0,8	0,7	46	-	1,0	0,4
Сверление	Быстрорежущая сталь	0,021	2,0	-	0,8	42,7	1,0	-	0,8
Рассверливание и зенкерование	0,085	-	0,75	0,8	23,5	-	1,2	0,4
Ковкий чугун, НВ 150	Сверление	0,021	2,0	-	0,8	43,3	1,0	-	0,8
Твердый сплав	0,01	2,2	-	0,8	32,8	1,2	-	0,75
Рассверливание и зенкерование	0,17	0,85	0,8	0,7	38	-	1,0	0,4
Гетерогенные медные сплавы средней твердости, НВ 120	Сверление	Быстрорежущая сталь	0,012	2,0	-	0,8	31,5	1,0	-	0,8
Рассверливание и зенкерование	0,031	0,85	-	0,8	17,2	-	1,0	0,4
Силумин и дюралюминий	Сверление	0,005	2,0	-	0,8	9,8	1,0	-	0,7
Примечание. Рассчитанные по формуле осевые силы при сверлении действительны для сверл с подточенной перемычкой; с неподточенной перемычкой осевая сила при сверлении возрастает в 1,33 раза.

5. Обработка материалов фрезерованием

Фрезерование является распространенным видом механической обработки. Фрезерованием в большинстве случаев обрабатываются плоские или фасонные линейчатые поверхности. Фрезерование ведется многолезвийными инструментами – фрезами. Фреза представляет собой тело вращения, у которого режущие зубья расположены на цилиндрической или на торцовой поверхности. В зависимости от этого фрезы соответственно называются цилиндрическими или торцовыми, а само выполняемые ими фрезерование – цилиндрическим или торцовым. Главное движение придается фрезе, движение подачи обычно придается обрабатываемой детали, но может придаваться и инструменту – фрезе. Чаще всего оно является поступательным, но может быть вращательным или сложным.

Каждый режущий зуб при вращении фрезы врезается в заготовку и осуществляет резание только в пределах определенного угла поворота фрезы, а затем вращается в холостую до следующего врезания. Таким образом, особенностью процесса фрезерования является периодичность и прерывистость процесса резания каждым зубом фрезы, при чем процесс врезания зуба сопровождается ударами.

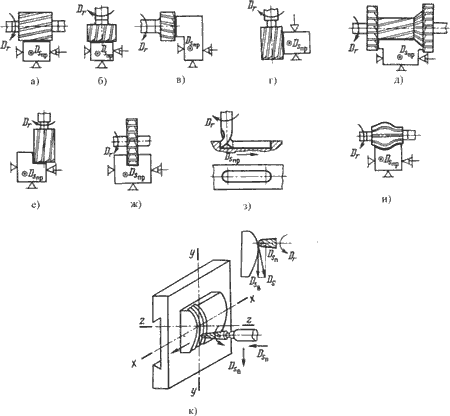

Схемы обработки заготовок на станках фрезерной группы представлены на рис. 20.1.

Рис. 20.1. Схемы обработки заготовок на станках фрезерной группы.

Горизонтальные плоскости фрезеруют на горизонтально-фрезерных станках цилиндрическими фрезами (рис. 20.1.а) и на вертикально - фрезерных станках торцовыми фрезами (рис. 20.1.б).

Вертикальные плоскости фрезеруют на горизонтально-фрезерных станках торцовыми фрезами (рис. 20.1.в) и торцовыми фрезерными головками, а на вертикально - фрезерных станках – концевыми фрезами (рис. 20.1.г).

Комбинированные поверхности фрезеруют набором фрез (рис. 20.1.д) на горизонтально - фрезерных станках.

Уступы и прямоугольные пазы фрезеруют концевыми (рис. 20.1.е) и дисковыми (рис. 20.1.ж) фрезами.

Шпоночные пазы фрезеруют концевыми или шпоночными фрезами на вертикально - фрезерных станках (рис. 20.1.з).

Фасонные поверхности незамкнутого контура с криволинейной образующей и прямолинейной направляющей фрезеруют фасонными фрезами соответствующего профиля (рис. 20.1.и).

Пространственно - сложные поверхности обрабатывают на копировально-фрезерных автоматах (рис. 20.1.к). Обработку производят специальной концевой фрезой. Фрезерование ведут по трем координатам: x, y, z (объемное фрезерование).

Процесс фрезерования отличается от других процессов резания тем, что каждый зуб фрезы за один ее оборот находится в работе относительно малый промежуток времени. Большую часть оборота зуб фрезы проходит, не производя резания. Это благоприятно сказывается на стойкости фрез. Другой отличительной особенностью процесса фрезерования является то, что каждый зуб фрезы срезает стружку переменной толщины.

Фрезерование может производиться двумя способами: против подачи и

Рис.15.1. Виды фрезерования: а) – против подачи, б) – по подаче, в) – торцовой фрезой, г) – концевой фрезой.

по подаче (рис.15.1.). Первое фрезерование называется встречным, а второе – попутным. Каждый из этих способов имеет свои преимущества и недостатки.

Встречное фрезерование является основным. Попутное фрезерование целесообразно вести лишь при обработке заготовок без корки и при обработке материалов, склонных к сильному обработочному упрочнению, так как при фрезеровании против подачи зуб фрезы, врезаясь в материал, довольно значительный путь проходит по сильно наклепанному слою. Износ фрез в этом случае протекает излишне интенсивно.

При работе торцовыми или концевыми фрезами различают симметричное и несимметричное резание. При симметричном резании ось фрезы совпадает с плоскостью симметрии обрабатываемой поверхности, а при несимметричном – не совпадает.

Основными элементами режима резания при фрезеровании являются глубина резания, подача, скорость резания и ширина фрезерования.

Глубиной резания t является толщина слоя металла, срезаемого за один проход. При цилиндрическом фрезеровании она соответствует длине дуги контакта фрезы с обрабатываемым изделием и измеряется в направлении, перпендикулярном оси вращения фрезы, при торцовом – в параллельном.

Под шириной фрезерования В следует понимать ширину обрабатываемой поверхности, измеренную в направлении, параллельном оси вращения цилиндрической или концевой фрезы, а при фрезеровании торцовой фрезой – в перпендикулярном.

Скоростью резания v является окружная скорость режущих лезвий фрезы

, об/мин,

где: D – диаметр фрезы, мм; n – частота вращения фрезы, об/мин.

Подачей называется перемещение обрабатываемой заготовки относительно фрезы. При фрезеровании различают три вида подач:

подача на зуб (sz, мм/зуб) – величина перемещения заготовки за время поворота фрезы на один зуб; подача на оборот фрезы (s0, мм/об) – величина перемещения заготовки за время одного оборота фрезы; подача в минуту (или минутная подача, sм, мм/мин) – величина перемещения заготовки в минуту Эти подачи связаны между собой зависимостью:

где: z – число зубьев фрезы, n – частота вращения, об/мин.

Плавность работы фрезы зависит от глубины резания, диаметра фрезы и числа зубьев. Она определяется величиной угла контакта фрезы с обрабатываемой заготовкой. Углом контакта называется центральный угол, соответствующий длине дуги соприкосновения фрезы с обрабатываемой заготовкой–деталью (рис.15.2.).
