Каталог оборудования фанерного производства (стр. 10 )

Линия ребро склеивания модели. С 1800 Финляндия

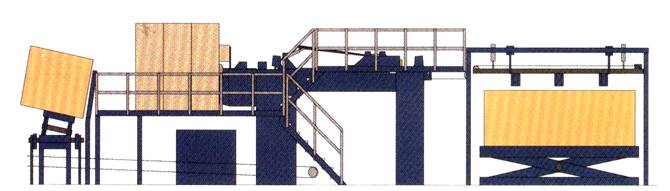

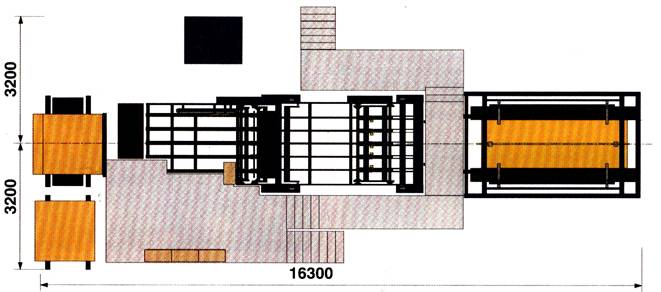

Ребросклеивающий участок шпона фирмы RAUTE WOOD Финляндия

Куски шпона склеиваются точечным методом склеивания при использовании горячего расплавленного клея и пропитанных в горячем клее нитей. На линии выполняются следующие операции: сканирование дефектов; вырубка дефектов; подача шпона; ребро склеивания шпона; укладка шпона.

Технические характеристики

Показатели/ модели	С 1800	С 2700
Длина ножа ножниц, Мм	1 800	2 700
Толщина шпона, Мм	1.5…4.2	1.2…4.2
Минимальная ширина шпона, Мм	90	90
Длина шпона, Мм	1300/1600	1300…2600
Скорость ленты, М/мин	40	40
Число нитей, шт.	4\5	4…8
Количество точек клея, шт.	4/5 Х 6	4…8 Х 6
Количество точек сканирования, шт.	256	416
Минимальный размер дефекта (диаметр), Мм	10	10
Ширина ребро склеенного листа, Мм	1000…4000	1000…4000
Максимальная высота стопы, Мм	1200	1200
Габариты, М	16.3 Х 6.4 Х 3.1	16.3 Х 6.4 Х 3.2

Мануальная полуавтоматическая линия для увеличения выхода шпона фирмы RAUTE WOOD (Финляндия)

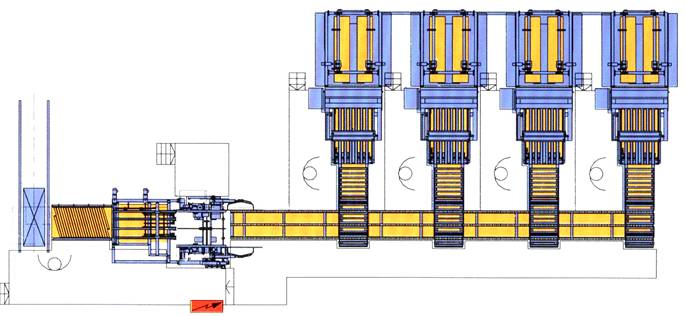

Мануальная полуавтоматическая линия для увеличения выхода шпона фирмы RAUTE WOOD Финляндия

Состав линии: - транспортер подачи стопы шпона; - подъемный стол; - выравнивающий и подающий конвейеры; - усовочная пила мод JVS и укладчик листов шпона; - роликовый конвейер и перекрестная станция (1-4 шт.); - мануальный/ полуавтоматический стол подачи (1-4 шт.); - пресс сращивания (1-4 шт.); - укладчик (1-4 шт.); - подъемный стол и рольганг (1-4 шт.).

Производительность мануальный линии при сращивании шпона толщиной 1.5 мм размером 1300 Х 1300 Мм составляет 190 швов в час на один пресс и полуавтоматической линии – 250 швов в час на пресс.

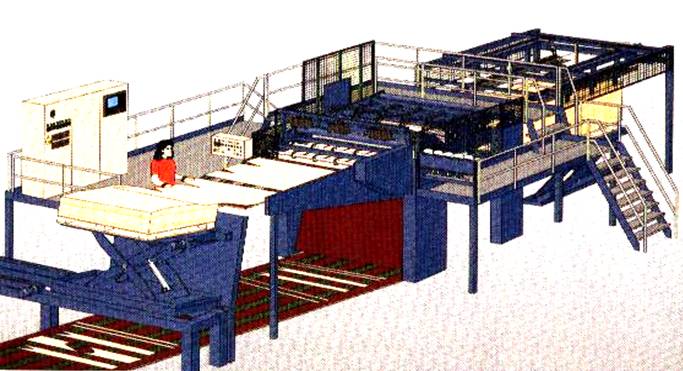

Автоматизированные линии сращивания шпона на «ус» фирмы RAUTE WOOD

Линия разработана для выпуска качественного бездефектного шпона по принципу без ленточного сращивания. Состав линии: - конвейер подачи стопы шпона; - поштучная подача шпона; - выравнивающий конвейер шпона; - калибровочная пила; - укладчик кускового шпона; - подъемный стол; - конвейер подачи стопы; - выравнивающий конвейер шпона; - усовочная пила; - распределительный конвейер шпона; - станция нагрева шпона; - промежуточный конвейер шпона (2 шт.); - стол подачи шпона; - пресс сращивания (3 шт.); - укладчик листов шпона; - подъемный стол (3 шт.); - конвейер перемещения стопы; - траверсная тележка перемещения стопы; - конвейер перемещения стопы.

Круглопильный станок для раскроя шпона на ус мод JVS Финляндия

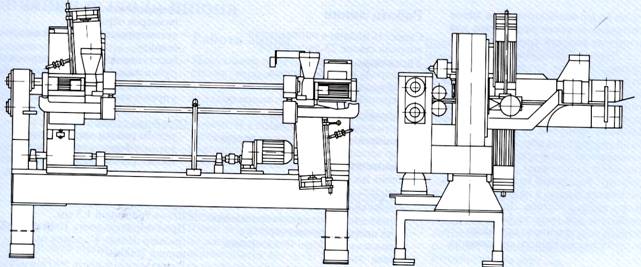

Круглопильный станок мод JVS 1600

Техническая характеристика

Показатели/ модели	JVS 1600	JVS 2600
Максимальное расстояние между пилами, Мм	1 600	2 600
Минимальное расстояние между пилами, Мм	600	1 250
Толщина резания, Мм	1.2…3.6	1.2..3.6
Скорость подачи, М/мин	0.8	0.8

Пресс сращивания шпона на ус мод JVP

Пресс сращивания модели JVPS 1400 фирмы RAUTE WOOD

Технические характеристики

Показатели / модели	JVPS 1400	JVPS 1600
Максимальная ширина шпона, Мм	1 400	1 600
Максимальная толщина шпона, Мм	3.2	3.2
Минимальная толщина шпона, Мм	1.5	1.5

ГЛАВА ОБОРУДОВАНИЕ ДЛЯ СУШКИ ШПОНА

Линия сушки шпона фирмы RAUTE WOOD Финляндия

Сушилка шпона модульной конструкции фирмы RAUTE WOOD

Роликовые сушилки с паровым обогревом и поперечной циркуляцией воздуха

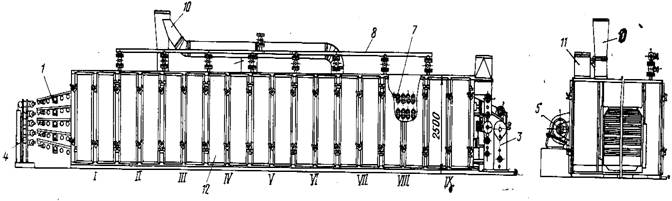

Роликовая сушилка модели СУР-4

Роликовые сушилки моделей СУР-4, СУР-5, СУР-6 с поперечной циркуляцией воздуха, а мод VMS с сопловым дутьем.

Технические характеристики

Показатели/ модели	СУР-4	СУР-5	СУР-6	VMS
Число этажей, шт.	5	5	5	3
Число секций, шт. – сушки	8	4	10	11
- охлаждения	1	1	1	2
Длина одной секции сушки, М	1.62	1.62	1.25	2.0
Рабочая длина камер, М: - сушки	12.96	6.48	12.5	22.2
- охлаждения	1.62	1.62	1.75	3.3
Диаметр роликов, Мм	102	102	1-2	102
Расстояние между осями роликов по длине сушилки, Мм	162	162	125	300
Суммарная мощность, КВт	49.5	35.5	91.5	188
Влагосодержание воздуха, Г/кг	200-250	200-250	200-250	200-250
Расход пара на 1 куб м. шпона, Кг	1 100	1 150	1 000	1200
Расход электроэнергии на 1 куб. м шпона, КВТ/час	25	35.8	38.0	47
Габариты сушилки, М	19.86х 5.6 х 3.5	13.38х 5.6 х 3.5	25.5х 7.0 х3.4	35.1х 6.8 х4.4
Масса, КГ	75 800	41 400		-

Роликовые сушилки с паровым обогревом и продольной циркуляцией воздуха

Технические характеристики

Показатели/ модели	СУР-3	«Вяртсиля» (Финляндия)	RS-45 (Чехия)	«Рауте» (Финляндия)
Число этажей, шт.	5	5	4-5	5
Число секций: - сущки	6	7	10	15
- охлаждения	2	1	1	2
Длина секции, М	1.62	2	1.6	1.98
Длина камер, М: - сушки	9.72	14.2	16.0	29.70
- охлаждения	3.24	2.0	1.6	2.52
Габарит сушилки, М: - длина	16.8	19.4	19.2	38.72
- ширина	4.4	5.0	4.6	4.2
- высота	4.79	4.24	3.85	4.2
Диаметр роликов, Мм	102	102	95	1092
Расстояние между роликами по длине сушилки, Мм	140/200	200	145	180
Давление пара, КГ/кв. см	6-7	6-7	6-7	6-7
Суммарная мощность, КВт	35.6	22.0	21.0	100
Расход пара на 1 куб шпона, Кг	1 200	1 080	1 300	1 100
Расход электроэнергии на 1 куб высушенного шпона, КВТ. ЧАС	35.6	13.8	20	24

Сушильная камера для сушки шпона модели RD-4J фирмы MARUNAKA (Япония)
