Пневматические ножницы модели НФ18-2

Технические характеристики

Показатели/ модели	НФ10-2	НФ18-2	PL-66 Финляндия
Макс ширина разрезаемой ленты шпона, Мм	850	1 600	1 600
Пределы толщины шпона, Мм	0.5-3.5	0.5-3.5	0.5-3.0
Длина ножа, Мм	1 000	1 800	1 750
Ход ножевой траверсы, Мм	30	30	60
Число ходов траверсы в минуту	120	120	120
Рабочее давление воздуха, Кг/кв. см	4-6	4-6	7
Габариты станка, М	1.5х0.7х1.234	2.3х0.7х1.23	2.2х0.7х1.10
Масса, Кг	680	860	350
Показатели / модели	НФ-5	KL-68
Длина ножа, Мм	1 800	1 750
Макс ширина разрезаемой ленты шпона, Мм	1 600	1 600
Максимальная толщина шпона, Мм	8	8
Число ходов ножевой траверсы в минуту	110	50
Ход ножа, Мм	40	40
Мощность, КВт	1.0	1.3
Габариты станка, М	2.3х1.1х1.16	2.5х1.1х1.1
Масса, Кг	1 000	660

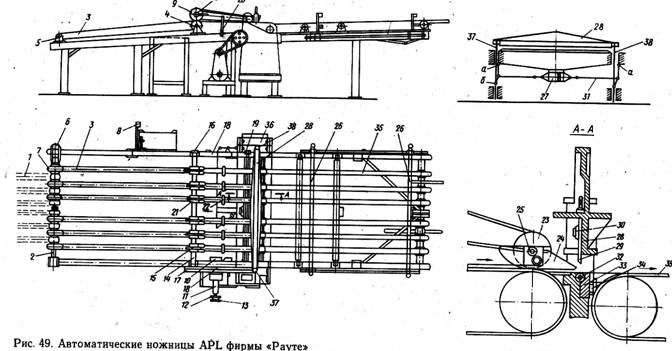

Автоматические ножницы серии APL фирмы RAUTE Финляндия

Автоматические ножницы модели APL-48 KM Финляндия

Автоматические пневматические ножницы поставляются в комплекте с лущильными станками той же фирмы и устанавливаются в автоматическую поточную линию.

Технические характеристики

Показатели /модели	APL-48 KM	APL-58KM	APL-68KM
Длина ножа, Мм	1 250	1 500	1 750
Высота хода ножа, Мм	25	25	25
Макс число ходов ножа в минуту	250	250	250
Давление воздуха, КГ/ кв. см	3	3	3
Скорость подачи конвейера, М/мин	15-65	15-65	15-65
Макс скорость выходного конвейера	200	200	200
Число транспортных ремней, шт.	4	4	6
Ширина установки, Мм	2 300	2 650	2 900
Длина установки, Мм	5 820	5 820	5 820
Длина вместе со стопо укладчиком, Мм	7 265	7 265	7 265
Общая масса, Кг	2 000	2 100	2 330
Производительность шпоноукладчика, листов/мин	50	50	50
Показатели/модели	APL-787KM	APL-98KM	APL-108KM
Длина ножа, Мм	2 000	2 500	2 750
Высота хода ножа, Мм	25	25	25
Макс число ходов ножа в минуту	250	200	200
Давление воздуха, Кг/кв. см	3	3	3
Скорость подачи конвейера, М/мин	15-65	15-65	15-65
Макс скорость выходного конвейера	200	200	200
Число транспортных ремней, шт.	6	8	8
Ширина установки, Мм	3 150	3 650	3 900
Длина установки, Мм	5 820	6 565	6 815
Длина со стопо укладчиком, Мм	7 265	7 265	7и265
Общая масса, Кг	2 440	2 800	2 950
Производительность шпоноукладчика, листов/мин	50	50	50

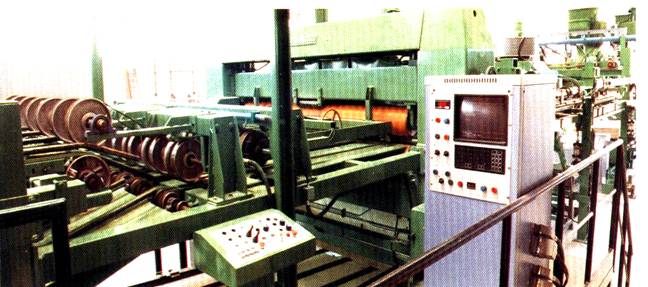

Высокоскоростные роторные ножницы модели ROTAX 1650 с узлом крепления двустороннего ножа фирмы ANGELO CREMONA Италия

Высокоскоростные роторные ножницы мод ROTAX 1650 Италия

Технические характеристики

Показатели/ модель	ROTAX 1650
Длина ножа, Мм	1 650
Сканнер, Мм	1 650
Максимальная скорость, 1/мин	200
Предлагаемая рабочая скорость, 1/мин	150
Минимальная скорость, 1/мин	50
Установленная мощность, КВт	25
Минимальная нарезка, Мм	95
Максимальная нарезка, Мм	3 600
Количество ножей, шт.	2
Примерный вес станка, Кг	4 000

Линия для ребро склеивания шпона модели. С 1800 фирмы RAUTE WOOD Финляндия.
