Каталог оборудования фанерного производства (стр. 14 )

Показатели/ модели	«Купер» DMF/1800	«Рауте» LKV – 68
Наибольшая длина стыкуемых полос, Мм	1 800	1 730
Толщина склеиваемого шпона, Мм	2.0-6.0	1.2-4.0
Скорость подачи, мин	1.5-10	6-30
Общая мощность электронагревателей, КВт	0.25 Х 5	0.25 Х 7
Суммарная мощность, КВт	7.5	7.38
Габариты станка, М	10.0х5.0х2.74	7.7х2.4х2.25
Масса, Кг	4 150	5 560

Станки для поперечного склеивания шпона фирмы «КУПЕР» (Германия)

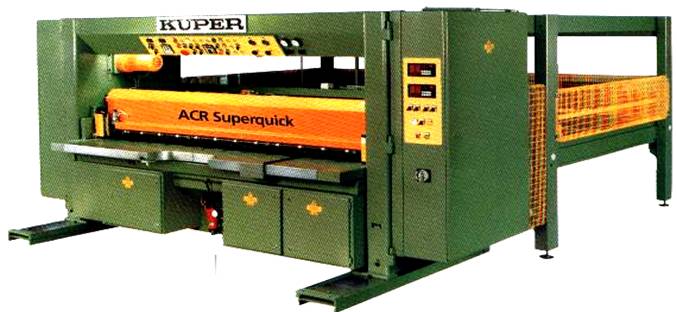

Станок для поперечного склеивания шпона модели ACR 2300 фирмы «Купер»

Технические характеристики

Показатели / модели	ACR 2300	ACR 3100
Макс рабочая ширина в направлении волокон, Мм	2 350	3 150
Мин рабочая ширина в направлении волокон, Мм	600	600
Ширина шпона поперек волокон, Мм	75	75
Длина укладки в штабель поперек волокон, Мм	До 1900	До 1900
Толщина шпона, Мм	0.4-2.0	0.4-2.0
Скорость подачи, М/мин	28	28
Время склеивания швов, регулируемое, Сек	0.2-3.0	0.2-3.0
Ход балки пресса в рабочем такте, Мм	25	25
Мощность идущая на нагрев, КВт	5.5	7.5
Суммарная мощность, КВт	16	18
Рабочее напряжение, В	380	380
Частота трехфазного тока, Гц	50	50

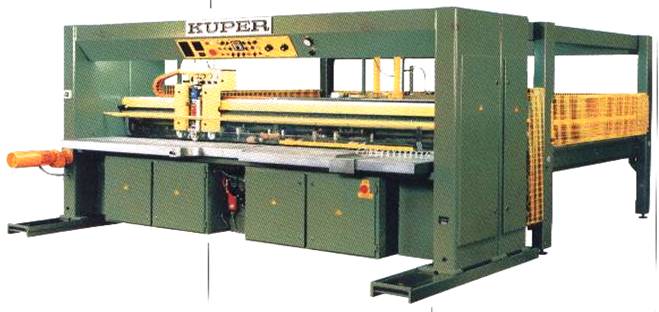

Станок для поперечного склеивания шпона модели FW/Q 1800 фирмы RUPER

Технические характеристики

Показатели/ модели	FW/Q 1800	FW/Q 2800	FW/Q 3600
Макс рабочая ширина в направлении волокон, Мм	1900	2800	3700
Мин рабочая ширина в направлении волокон	550	550	900
Ширина лент шпона поперек волокон, Мм	65	65	65
Толщина шпона, Мм	0.4-2.5	0.4-2.5	0.4-2.5
Скорость подачи клеильного агрегата, М/мии	34; 68	34; 68	34; 68
Высота укладки в штабель измеренная от пола, Мм	До 650	До 650	До 680
Длина укладки в штабель поперек волокон,
Суммарная мощность, КВт	8	8	9
Эффективная потребляемая мощность, КВт	2.0	2.0	2.2

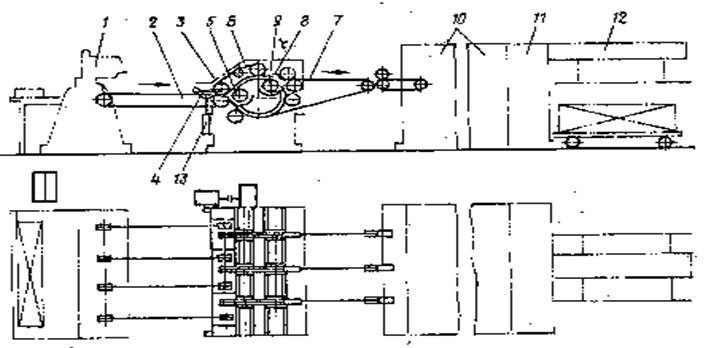

Линия переработки кускового шпона (ЦНИИФ)

Поточная линия фирмы ЦНИИФ предназначена для переработки кускового шпона в форматные листы. Внедрение линии позволяет устранить ручные операции, что сокращает затраты труда на 1 куб. м ребросклеивающего шпона в 3-4 раза.

Линия состоит из трех основных узлов: прирубочного автомата, клеенаносящего устройства и ребросклеивающего станка.

Линия переработки кускового шпона фирмы ЦНИИФ

Показатели/ модель	ЦНИИФ
Размеры перерабатываемых кусков, Мм: - длина (макс)	1600
- ширина (минимальная)	120
- толщина (минимальная)	1.0
Габариты, М	11.0 Х 2.8 Х 1.6

Станки для обработки поперечных (коротких) кусков шпона

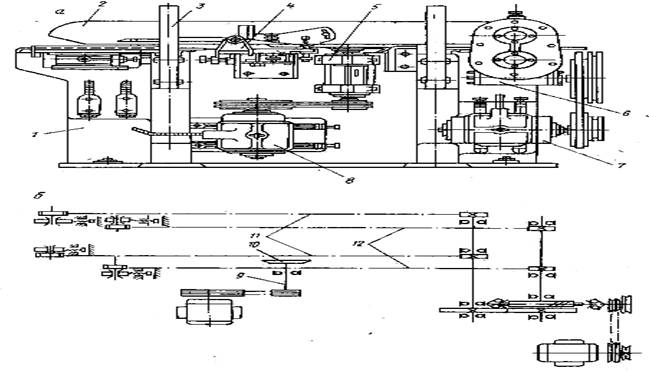

Усовочный станок модели УС

Технические характеристики

Показатели/ модели	УС	RAUTE FVS	RAUTE 2FVS
Толщина усуемого шпона, Мм	0.5-6	0.5-6	0.5-6
Скорость подачи, М/мин	12-18	8-25	8-25
Диаметр дисковой фрезы, Мм	210	200	200
Частота вращения фрезы, 1/мин	6000	5000	5000
Суммарная мощность, КВт	7.3	8.2	14.8
Габариты станка, М	1.63х0.83 х1.13	1.65х 0.85х1.125	-
Масса, Кг	1 100	1 150	2 125

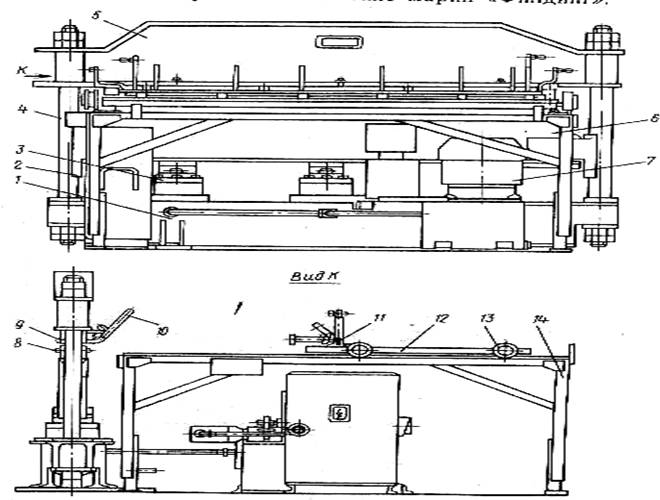

Узко плитный пресс модели УСПГ

Технические характеристики прессов

Показатели/ модели	УСПГ	RAUTE 1P/HL-66	FILDING
Давление прессования, КГ/кв. см	18.3	13	25
Рабочее давление в гидравлической системе, КГ/ кв. см	50	70	281
Число рабочих цилиндров, шт.	3	3	2
Диаметр цилиндров, Мм	130	140	127
Мощность обогревателей, КВт: - верхнего	2.2	2.0	Обогрев паром
- нижнего	2.2	2.0	-
Регулировка температуры в диапазоне	100-200	100-200	80-150
Размеры плит, М	1.7х0.007х0.0045	1.7х0.15х 0.045	1.7х0.15х 0.045
Макс просвет между плитами, Мм	50	50	75
Мощность электродвигателя, КВт	2.8	3.3	3.0
Габариты станка, М	3.9х2.4х1.5	3.0х2.55хз1.4	3.7х1.1х2.1
Масса, Кг	1 422	2 000	3 000

Шпонопочиночные станки
