Каталог оборудования фанерного производства (стр. 4 )

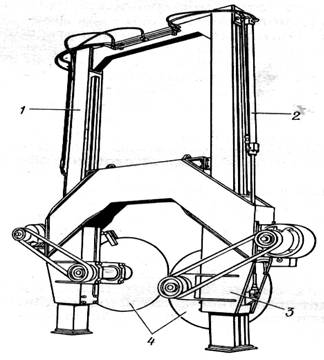

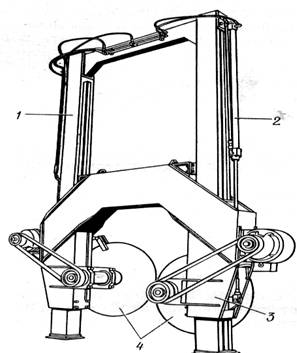

Круглопильный станок со спаренными круглыми пилами фирмы «Никольсон»

Технические характеристики

Макс диаметр сырья, Мм	860/1525\	Скорость холостого хода	1.22
Скорость надвигания пил на кряж, М/сек	0.61	Производительность, Куб. м/смену	280-300

Линия раскроя бревен фирмы RAUTE (Финляндия)

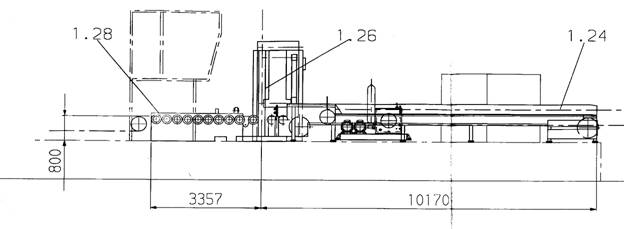

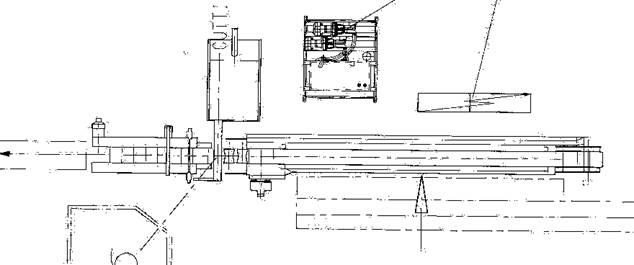

Линия раскроя бревен модели 01.00 фирмы RAUTE (Финляндия)

Линия состоит из стола раскроя, круглопильного станка модели TKSP-60/200,

Мерный стол, гидроагрегат, заточного станка, электрооборудования и щита управления.

Технические характеристики

Показатели/ модель	01.00
Длина бревна, Мм: - макс	6 600
- минимальная	1 650
Диаметр бревна (без коры), Мм: - макс (комель)	600
- мин (вершина)	160
Максимальный вес чурака, Кг	1 500
Длина раскроенного чурака, Мм	1 650 (+/- 20 мм)
Производительность при раскрое бревен диаметром 220 мм и длине чурака 1 650 мм при распиловке 5 чураков /мин, Куб. м/ час	18.8
Суммарная мощность, КВт	100
Количество рабочего персонала, Чел	1
Цена, ЕВРО

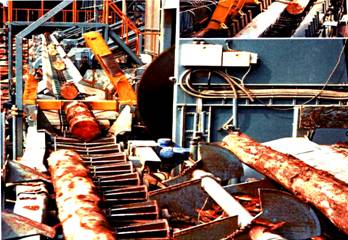

Раскрой бревен на чураки фирмы RAUTE WOOD (Финляндия)

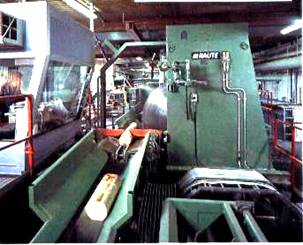

Линия раскроя бревен на чураки фирмы RAUTE WOOD Финляндия

Технические характеристики

Диаметр обрабатываемых бревен, Мм	800
Максимальный диаметр пилы, Мм	2 100
Производительность макс, Чураков/мин	11
Скорость перемещения бревен, М/сек	0-1.0
Длина бревна минимальная, М	1.8
Интервал сканирования диаметра, Мм	1.0

ГЛАВА 3. ЛУЩИЛЬНЫЕ СТАНКИ

Лущильные станок модели ЛУ17-4

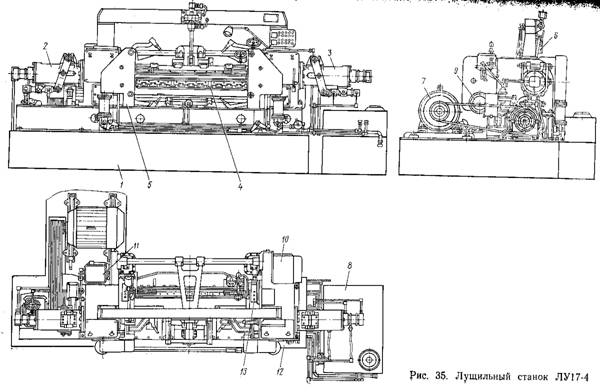

Лущильный станок модели ЛУ17-4

Станок предназначен для лущения чураков длиной мм и диаметром 700 мм.

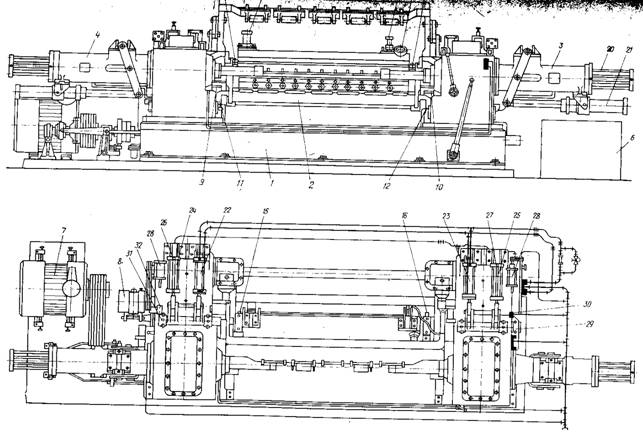

Технические характеристики лущильных станков

Показатели/ модели	ЛУ9-2	ЛУ17-4	ЛУ17-10	2HV66	2HV78
Длина ножа, Мм	900	1 750	1 750	1 700	2 000
Длина чурака, Мм: - макс	870	1 700	1 650	1 650	1 950
- минимальная	450	1 560	1 550	1 350	1 650
Диаметр чурака, Мм: - макс	700	700	700	750	750
- мин (карандаша)	5070	70	70	70	75
Диаметр кулачков, Мм:
- наружных	45/65/80	110	-	110	110
- внутренних	65	65	65	65	65
Толщина шпона, Мм	0.6-2.5	0.2-3.2	0.3-4.0	0.5-5.0	0.5-3.8
Число толщин шпона, шт.	-	65	-42	30	30
Частота вращения шпинделей, 1/мин	103/140/ 208	109/147/ 220	109/147/ 220	145-220	140-210
Скорость, Мм/сек: - осевой подачи шпинделя	55	14-185	14-185	14-185	14-185
- ускоренной подачи	72	80	-	88	88
Габариты станка, М	3.55х 2.09х1.5	6.3х 3.05х2.8	5.9х 3.4 х2.15	6.4х 1.8х 1.8	-
Масса, Кг	4 140	11 150	12 150	11 200	12 400
Показатели/ модели	2HV96	2HV102	3VKKT 66/L65	4VKKT 104/75
Длина ножа, Мм	2 460	2 650	1 680	2 650
Длина чурака, Мм: - макс	2 400	2 600	1 650	2 540
- минимальная	2 100	2 300	1 230	2 190
Диаметр чурака, Мм: - макс	750	750	750	800
- мин (карандаша)	85	85	70	85
Диаметр кулачков, Мм –наружных	127	127	110	125
- - внутренних	76	76	65	75
Толщина шпона, Мм	0.5-5.5	0.5-5.5	0.5-4.0	-
Частота вращения шпинделей, 1/мин	130-195	60/80/120	150/200\ 300	До 300
Скорость, Мм/сек – осевой подачи шпинделя	14-185	14-185	14-185	14-185
- ускоренной подачи	88	88	88	88
Габариты станка, М	-	-	6.8х 2.1 х1.8	-
Масса, Кг	21 000	22 300	-	-
