КАТАЛОГ ОБОРУДОВАНИЯ ФАНЕРНОГО ПРОИЗВОДСТВА

ГЛАВА 1. ОКОРОЧНОЕ ОБОРУДОВАНИЕ

Окорочный станок модели ОК66М

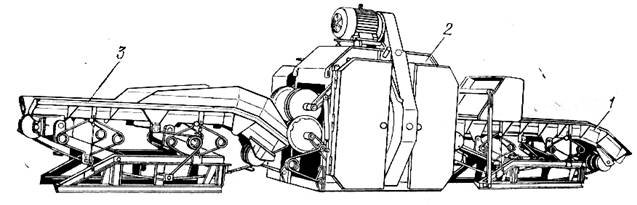

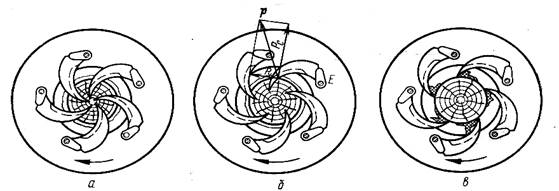

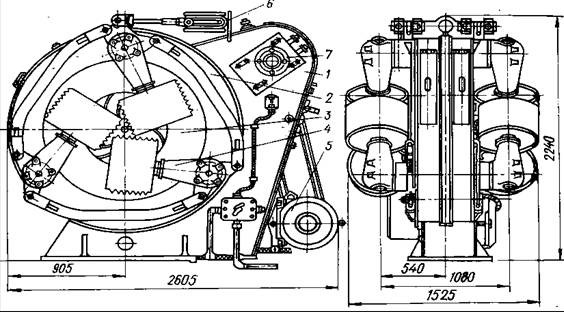

Окорочный станок модели ОК-66М и схема короснимателей.

Технические характеристики

Показатели/ модели	ОК40-1	ОК66М	ОК63М	ОК63-1 1Ф	ОК80-1 1
Диаметр окариваемых бревен, Мм: - мин	60	100	100	100	140
- максимальный	350	660	530	530	700
Мин длина бревна, Мм	1 500	3 000	3 000	1 300	2 700
Число короснимателей, шт.	8	5	6	5	6
Частота вращения ножевого ротора, 1/мин	270; 340	180	150; 200	150;200; 300	150; 2000
Скорость подачи, М/мин	8/10/12/15\ 16/20/-57	11/15/22/ 31/44	8.4/11.4/17/\ 21.5/29; 43	6-60	10/14/230 30/40
Суммарная мощность, КВт	31.8	41.5	32	41	76.12
Габариты станка, М	13.2х 2.2 х 1.825	12.9х 2.9 х 2.24	13.2х2.2 х 2.06	12.8х 2.8 х2.35	16.1х 3.2 х2.39
Масса, Кг	10 500	5 650	10 850	14 700	20 665
Показатели/ модели	ОК100-1	ВК-16 «РОБУСТ»	ВК-26/66	ВК-32	ВК-32. С
Диаметр бревна, Мм: - мин	200	60	100	130	150
- максимальный	900	360	610	760	760
Мин длина бревна, Мм	2 700	1 200	1 800	2 400	2 400
Скорость подачи, М/мин	5-45	25; 60	17;20;25; 31.63;40	17; 19	0.26…0.49 49
Число короснимателей, шт.	6	8	8	8	8
Частота вращения ножевого ротора, 1/мин	150	500	240	160	136:150
Суммарная мощность, КВт	83.24	31	41	51.5	62.5
Габариты станка, М	14.3х 3.76 х 2.55	5.0х 1.6 х 1.7	9.8х 2.28 х 2.35	13.3х 2.45 х3.1	-
Масса, Кг	19 800	2 400	4 400	12 500	9 000

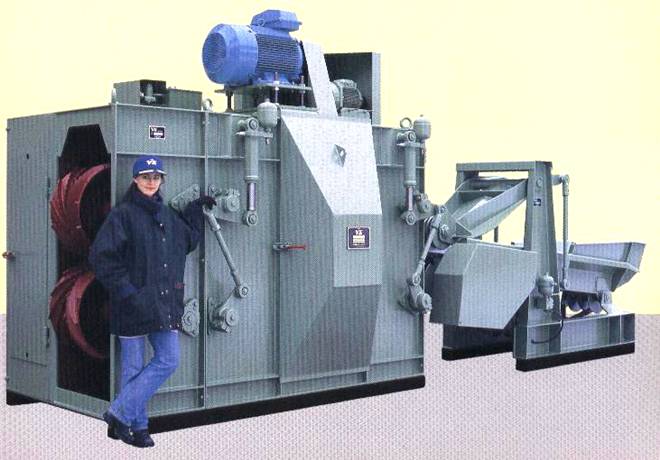

Окорочный станок типа ВК фирмы «ВАЛОН-КОНЕ»

Окорочный станок типа ВК фирмы «Валон-Коне»

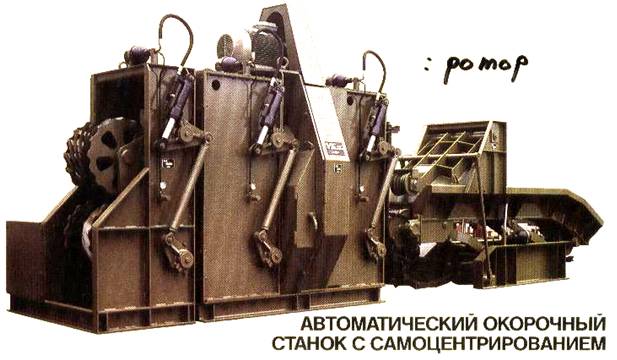

Автоматический окорочный станок с самоцентрированием модели VK 32SX фирмы «ВАЛОН КОНЕ» (Финляндия)

Станок предназначен для тяжелой эксплуатации на деревообрабатывающих предприятиях и способен окаривать массивные сортименты, так и хлысты разных пород со скоростью подачи до 40 м/мин. Точность центровки бревна обеспечивается гидравлической системой.

Автоматический окорочный станок модели VK 32SX (Финляндия)

Технические характеристики

Показатели/ модель	VK 32SX
Диаметр окариваемой древесины, Мм	150-760
Минимальная длина бревна, М	2.4
Скорость подачи, М/мин	16…40
Потребляемая мощность, КВт: - ротор	37 (55)
- смазочный насос ротора	0.25
- механизм подачи	15
- подающий конвейер	7.5
- насосный агрегат	0.75
Габариты станка, М	8.29х 2 240х 3 250
Масса, Кг: - станок	10 950
- подающий конвейер	2 950
Цена, Дол	182 00

Окорочный станок модели VK 26 SMX фирмы RAUTE (Финляндия)

Технические характеристики

Показатели/ модель	VK26 SMX/SMX-5
Диаметр окариваемой древесины, Мм	100-635
Минимальная длина бревна, М	2.2
Скорость подачи, М/мин	22-62
Установленная мощность, КВт: - ротор	55
- смазочный насос ротора	0.25
- механизма подачи	11
- подающего конвейера	7.5
- насос гидравлической станции	0.75
Масса станка, Кг	7 300
Суммарная масса, Кг	11 200

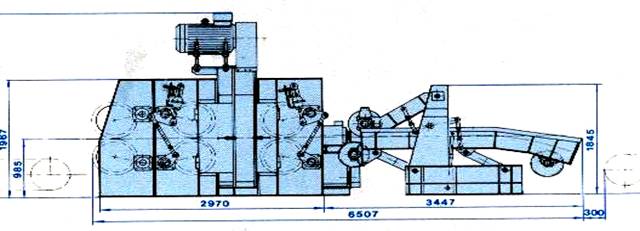

Окорочный станок модели VK 26 MX фирмы VALON KONE (Финляндия)

Окорочный станок модели VK26 MX (Финляндия)

Технические характеристики

Показатели/ модель	VK 26 MX
Диаметр бревна, Мм	–
Минимальная длина бревна, М	1.8
Скорость подачи, М/мин	20
Установленная мощность, КВт	30 (45) + 7.5
Масса, Кг	8 600

Автоматические окорочные станки серии VK 26 MX-3 (Финляндия)
