Каталог оборудования фанерного производства (стр. 16 )

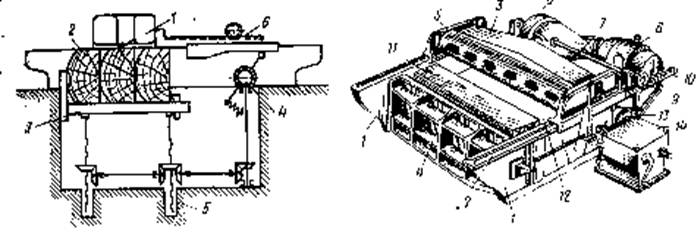

Горизонтальный шпоно строгальный станок мод ФММ-3100 и принципиальная схема работы

Технические характеристики горизонтальных станков

Показатели/ модели	ФММ-3100	ДКВ-40000	TN28	TN35	TN40
Число двойных ходов суппорта в минута	9-14	12-35	58	56	54
Длина ножа, Мм	3 100	4 000	2 840	3 560	4 040
Макс длина ванчеса, Мм	3 100	4 000	2 800	3 500	4 000
Макс ширина блока ванчесов, Мм	1 200	1 200	1 200	1 200	1 200
Величина подачи (толщина шпона), Мм	0.1-6.0	0.1-6.0	0.1-3.0	0.1-3.0	0.1-3.0
Скорость настроечного подъема стола, М/мин	0.9	1.15	-	-	-
Мощность главного электродвигателя, КВт	20	71	57	60	65
Габариты, М	-	6.2х5.3х2.0	-	-	-
Масса станка, Кг	17 650	29 950	25 000	28 500	31 000

Технические характеристики вертикальных шпоно строгальных станоков

Показатели/ модели	SM/36	SM/40	SM/46	SM/52
Число двойных ходов суппорта в минута	17-85	14-80	14-70	14-70
Длина ножа, Мм	3 950	4 350	4 950	5 550
Макс длина ванчеса, Мм	3 600	4 000	4 600	5 200
Макс ширина блока ванчесов, Мм	800	800	700	700
Величина подачи (толщина шпона), Мм	0.025-3.0	0.025-3.0	0.025х3.0	0.025-3.0
Мощность главного электродвигателя,	45	45	55	55
Габариты станка, М	6.4ж6.6х 3.0	6.8х 6.6 х ь 3.0	7.4х6.6х3.0	8.0х6.6х3.0
Масса станка, Кг	31 500	35 000	35 300	40 000

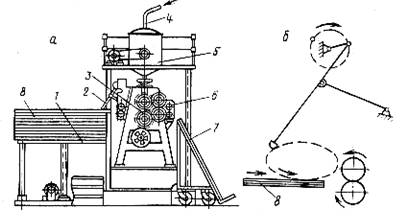

Оборудование для нанесения клея

Автоматический станок мод C2R-130 Клеевой валец модели КВ14

Технические характеристики

Показатели/ модели	КВ9	КВ14	КВ18	КВ28
Диаметр барабанов, Мм	180	180	180	250
Длина барабанов, Мм	900	1 400	1 800	2 800
Окружная скорость, М/мин	15; 30	15; 30	15; 30	15; 30
Просвет между барабанами, Мм	0.3-60	0.3-60	0.3-60	0.3-60
Мощность, КВт	2.1	2.1	2.1	2.8
Габариты, М	1.7х0.7х1.3	2.3х0.7х1.3	2.7х0.7х1.3	3.6х0.8х1.32
Масса, Кг	1. 435	1 640	1 810	2 540

Техническая характеристика автоматического клеенаносящего станка C2R-130 (Италия)

Показатели/ модели	C2R-130
Рабочая ширина, Мм	1 300
Рабочая высота, Мм	100
Диаметр барабанов, Мм	185
Скорость подачи, М/мин	3.5-18.0
Мощность двигателя подачи, КВт	0.5
Высота стола, Мм	800
Габариты, Мм	780х1 300х1 350
Масса, Кг	240

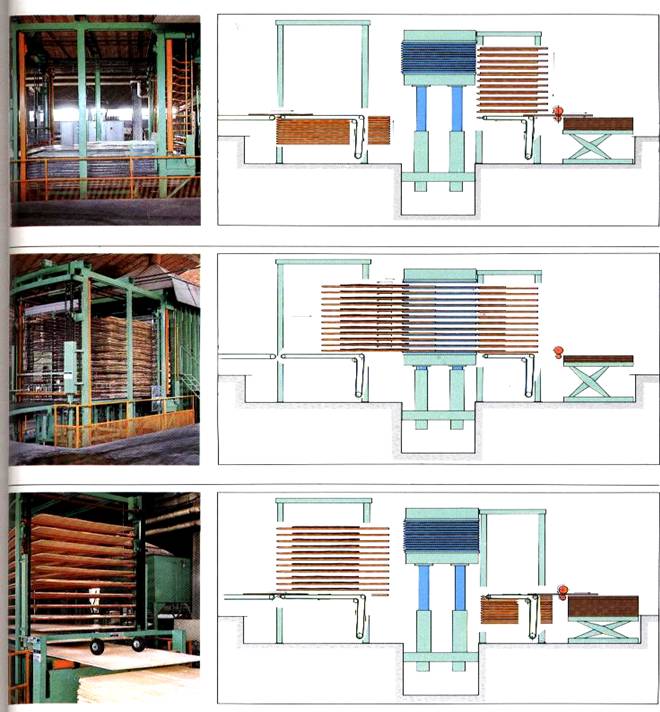

Оборудование для склеивания фанеры

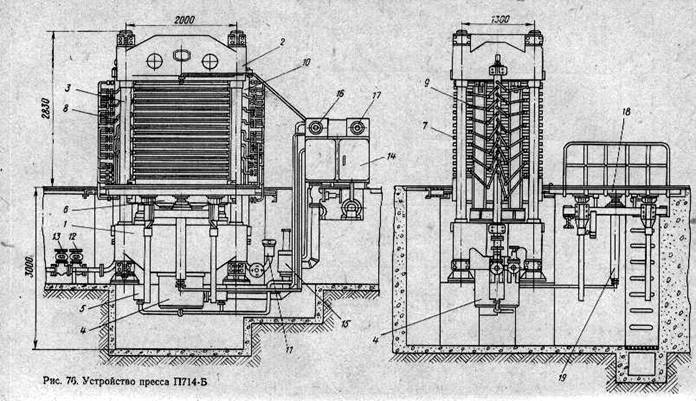

Гидравлический пресс модели П714-Б

Технические характеристики гидравлических прессов

Показатели/ модели	П714-А	П714-Б (Россия)	«КАРХУЛА» Р700 (Финляндия)
Конструкция станины	Колонная	Колонная	Колонная
Общее усилие пресса, Т	630	630	700
Удельное давление на плиты, КГ/кв. см	22	22	25
Наибольшее гидравлическое давление, КГ/кв. см	200	200	200
Размеры плит, Мм	1700х1650х42	1700х1650х42	1850х1650х40
Рабочий промежуток между плитами, Мм	70	70	70
Число рабочих промежутков, шт.	15	15	15
Диаметр главных цилиндров, Мм	600	600	475
Диаметр вспомогательных цилиндров, Мм	2/160	2/160	-
Макс ход плунжера, Мм	1 050	1 050	1 050
Скорость смыкания плит, Мм/сек	43.5	80	66
Мощность электродвигателей, КВт	26.9	14.5/9.0	107
Габарит с околопрессовой механизацией,	6.8х5.2х2.8	6.8х5.5х2.8	7.0х7.5х2.7
Масса, Кг	45 000	41 500	45 000
Показатели/ модели	«ЛЕВИ» (Англия)	Д4438 (Россия)	П-797 (Россия)
Конструкция станины	Рамная	Рамная	Рамная
Общее усилие пресса, Т	680	630	800
Макс гидравлическое давление, Кг/кв. см	300	200	200
Удельное давление на плиты, Кг/кв. см	25	22	23
Размер плит, Мм	1650х1650х50	1700х1650х45	3100х1100х45
Рабочий промежуток между плитами, Мм	75	70	65
Число рабочих промежутков, шт.	20	16	15
Диаметр главных цилиндров, Мм	2/375	2/450	4/600
Диаметр вспомогательных цилиндров, Мм	2/97	2/90	-
Скорость смыкания плит, Мм/сек	1 500	1 120	975
Мощность, КВт	100	92	25
Габариты с околопрессовой механизацией	12.5х11.0х4.97	9.5х7.0х4.72	15.7х7.4х6.75
Масса, Кг	60 000	55 000	80 000
Показатели/ модели	«ФЕЛЬМАН» (Финляндия)	«ЗИМПЕЛЬКАМП» (ФРГ)	Д7247 (Россия)
Конструкция станины	Рамная	Рамная	Колонная
Общее усилие пресса, Т	815	745	5000
Удельное давление на плиты, Кг/кв. см	25	25	53
Макс гидравлическое давление, Кг/кв. см	330	190	320
Размеры плит пресса, Мм	1.9х1.7х45	1.8х1.7х45	5.7х1.65х65
Рабочий промежуток между плитами,	72	75	120
Число рабочих промежуток, шт.	20	16	20
Диаметр главных цилиндров, Мм	6/230	6/290	4/750
Максимальный ход плунжеров, Мм	1 500	1 200	2 400
Скорость смыкания плит, Мм/сек	82	42	32
Мощность, КВт	77.3	34.5	40.5
Габариты, М	-	-	25х12.5х7.1
Масса, Кг	-	41 500
