Каталог оборудования фанерного производства (стр. 6 )

Линия лущения и стопоукладки шпона модели HI-TEC фирмы RAUTE WOOD

Финляндия

Линия лущения и стопоукладки шпона модели HI-TEC Финляндия

В состав линии входят следующее оборудование: - накопитель чураков PVV 800 x 1700-5; - ступенчатый загрузочный конвейер мод PPA 800; - уравнительное устройство мод PT 1700; центровочно-загрузочное устройство X-Y мод PCLH 800;

- лущильный станок мод VS 800; - приводное прижимное устройство VTL 1700; - привод постоянного тока мод DC 104; - отсекатель мод VKL 1700; - входной конвейер ножниц мод RCTS 1700-4; - сканирующее устройство мод VVAKY 1700; - роторные ножницы мод RCH 1800; - выходной конвейер ножниц мод RCJ 1700; - стопоукладчик шпона мод VPA 2; - выравниватель стопы мод VPT 1700; - подъемный стол мод SNA 5000; - автоматический контроль оцилиндровки мод PLA; - электрооборудование и автоматика ЦЗУ, лущильного станка, ножниц, стопоукладчика, система сбора информации.

Технические характеристики

Показатели / модель	HI-TEC
Диаметр чураков мин/ макс, Мм	160/800
Длина чураков мин – макс, Мм	1 270 – 1 650
Диаметр карандаша, Мм	63
Размеры шпона для автоматической стопоукладки, Мм:
- при длине чурака 1270	1270 Х 1370
- при длине чурака 1650	1650 Х 1740
- толщина шпона, Мм	0.95-2.5
Рабочая скорость в роторных ножницах, М/мин	130
Скорость при вырубке дефектов, М/мин	90
Производительность (при толщине шпона 1.55 мм, длине шпона = 1 650 мм, диаметр чурака = 220 мм), Куб. м/час	7.5
Установленная мощность, КВт	325
Габариты линии, М	25, 325 Х 8.0 Х 8.5
Цена, ТЫС. РУБ.

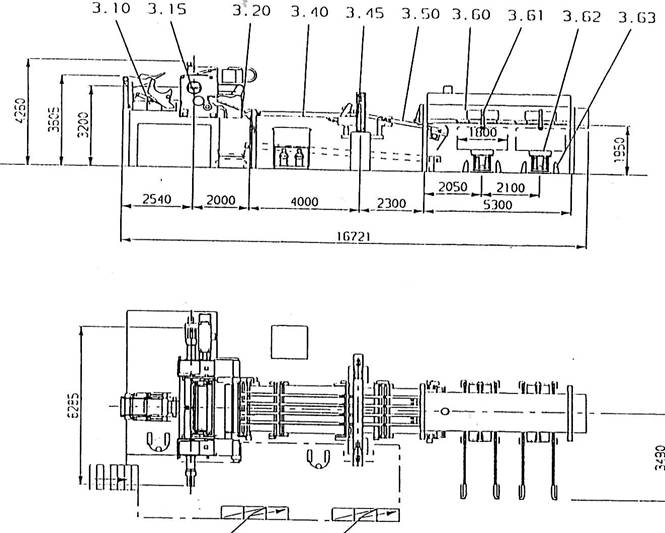

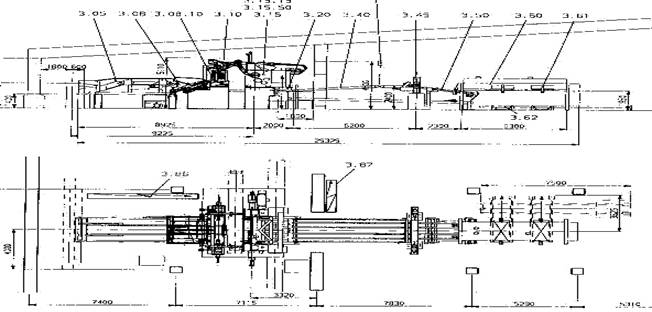

Линия лущения, рубки и стопоукладки мод 03.00 фирмы RAUTE WOOD Финляндия

Линия лущения состоит из следующего оборудования: - центровочно-загрузочное устройство мод PK 600; - лущильный станок мод 3KVM 1680/L65; - привод постоянного тока; - заслонка для отходов мод VRL 1700; - загрузочный конвейер ножниц мод RCTS 1700; - ножницы мод RCE 1800; - выгрузочный конвейер ножниц мод RCJ 1700-2/3; - вакуумно-ленточный стопоукладчик мод VPA 2 1700; - выравниватель стопы мод VPT 1800; - подъемный стол мод SNA 3000/1620; - рольганг перемещения стопы мод PSR 4.6; - электрика и автоматика.

Линия лущения, рубки и стопоукладки мод 03.00 Финляндия

Технические характеристики

Показатели / модель	03.00
Размеры чураков для лущения, Мм: - длина чураков	1
- диаметр чурака (мин – макс)	160-600
- диаметр карандаша	70
Размеры шпона для автоматической стопоукладки, Мм:	1640 Х 1 740 / 1270 Х 1370
- толщина шпона	0.95-2.5
Рабочая скорость, М/мин: - скорость лущения	250
- скорость оцилиндровки чурака	250
- скорость подачи в роторные ножницы	130
- скорость при вырубке дефектов	90
Суммарная мощность, КВт	170
Производительность, Куб. м/час	5.8
Габариты, М	16.721 Х 6.285 Х 4 250
Общая цена, РУ	4.854.800
Цена с учетом запасных частей и шефмонтажа, РУ	5.362.800

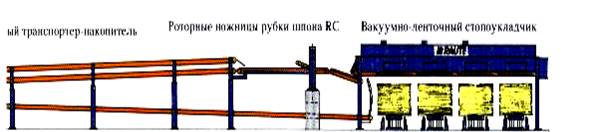

Полу автоматизированная линия производительностью 5 чураков в минуту.

Полностью автоматизированная линия производительностью 7 чураков в минуту

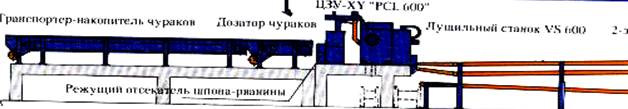

Лущильный станок мод VS 600, лазерное центрирующее устройство модели

ЦЗУ-XY «PCL 600», роторные ножницы рубки шпона мод RC

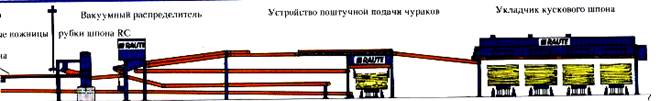

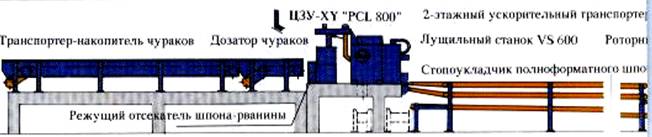

Линия лущения высокой технологии производительностью 10 чураков в минуту

Лущильный станок модели VS 600, лазерное центрирующее устройство модели ЦЗУ - XY «PCL 800», роторные ножницы рубки шпона мод RC.

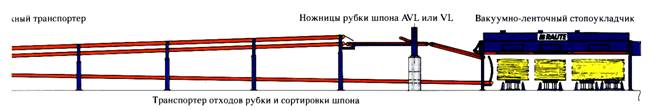

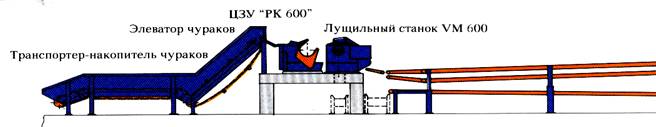

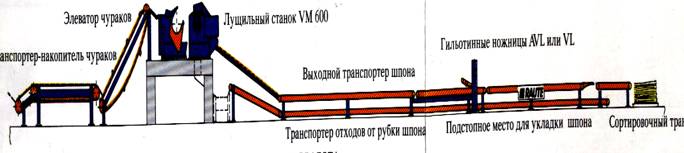

Базовая линия лущения производительностью 3 чурака в минуту

Лущильный станок модели VM 600, лазерное центрирующее устройство модели ЦЗУ « РК 600», гильотиновые ножницы модели AVL / VL.

Технические характеристики машин и оборудования линии лущения

ЦЗУ лущильного станка

Показатели / модели	РК 600	РК 800	РК 30
Диаметр чурака, Мм	150-600	160-800	160-750
Длина чурака, Мм	95	95	90
Показатели ЦЗУ-XY/ модели	PCL 600	PCL 800
Диаметр чурака, Мм	150-600	160-800
Длина чурака, Мм	99	99

Лущильный станок

Серия	Диаметр чурака макс, Мм	Диаметр карандаша мин, Мм	Длина ножа, Мм
VM 600	600	65
VM 800	800	70
VS 600	600	62
VS 800	800	67
3VM	750	70

Ножницы рубки шпона

Тип ножниц	Макс скорость, М/мин	Мин кусок шпона (1м/сек), Мм	Длина ножа, Мм
Роторные ножницы шпона RCH 1800	200	50	1800
RCH 2100	200	50	2100
RCH 2900	200	60	2 900
RCH 3300	200	60	3300
Пневматические ножницы шпона AVL 1800	100	60	1800
AVL 2400	100	70	2 400
AVL 2900	100	70	2900

Стопоукладчик шпона

Показатели	Значения
Число подстопных мест, шт.	1-10
Максимальная скорость укладки, Листов/мин	110
Толщина шпона, Мм	0.7-6.0
Длина шпона, Мм
Ширина шпона, Мм

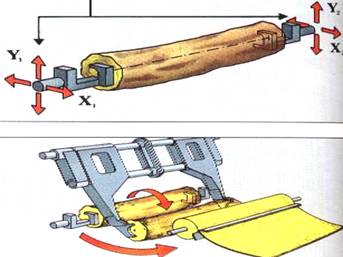

Центрирование чураков под управлением компьютера фирмы RAUTE WOOD Финляндия

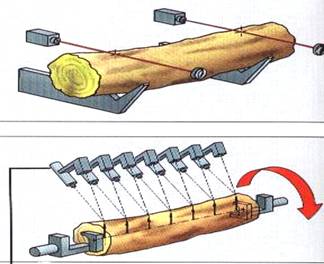

Электронный способ центрирования чураков

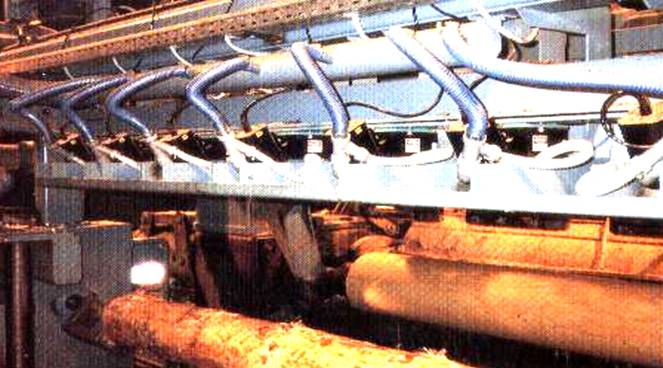

Система сканирующего устройства фирмы RAUTE WOOD Финляндия

Технические характеристики

Показатели/ модели	PCL 600 X 1400	PCL 600 X 1700	PCL600 X 2000	Спаренное ЦЗУ
Диаметр чурака мин, Мм	160	160	160	150
Диаметр чурака макс, Мм	600	600	600	600
Длина чурака мин, Мм	990	1270	1570	1950
Длина чурака макс, Мм	1350	1 650	1 950	2 700
Длина чурака, 6 точек мин, Мм	990	1 190	1 490	1 950
Длина чурака, 6 точек макс, Мм	1 380	1 680	1 980	2 700
Движение корректировки +/-, Мм	50	50	50	50
Производительность, Чураков/мин	7.5	7.5	7.5	16
Число лазеров, шт.	5	7	7	7
Показатели модели	PCLH800 X 1400	PCLH800 X 1700	PCLH800 X 2000	PCLH800 X 2700
Диаметр чурака мин, Мм	160	160	160	160
Диаметр чурака макс, Мм	800	800	800	800
Длина чурака мин, Мм	910	1 210	1 210	1 890
Длина чурака макс, Мм	1 350	1 650	1 950	2 650
Длина чурака 6 точек мин, Мм	880	1 180	1 180	1 880
Длина чурака 6 точек макс, Мм	1 380	1 680	1 980	2 680
Движение корректировки +/-, Мм	50	50	50	50
Производительность, Чураков/мин	7.5	7.5	7.5	7.5
Число лазеров, шт.	5	7	7	7

Технические характеристики сканирующих устройств
