Каталог оборудования фанерного производства (стр. 11 )

Сушильная камера для сушки шпона модели RD-4J фирмы MANURAKA (Япония)

Сушка шпона производится в проходном режиме путем нагрева паром

Технические характеристики

Показатели/ модель	RD-4J
Толщина шпона, Мм	От 1.0
Длина камеры, Мм	4 000
Мощность вентиляторов, КВт	2х2.2
Мощность подачи с инвентором, КВт	0.75
Максимальная температура нагрева, Град	120
Давление пара, Кг/кв. см	6

Газовые роликовые сушилки

Показатели/ модели	ЦНИИФ-7	СРГ50	СРГ25
Число этажей	5	8	8
Рабочая длина камер, М: - сушки	14-15	21.76	10.96
- охлаждения	2.2-1.2	2.16	2.16
Общая рабочая длина, М	16.2	23.92	13.12
Габариты сушилки, М: - длина	24.6	37.17	23.7
- ширина	6.0	6.04	6.12
- высота	3.6	3.77	3.93
Расстояние между роликами, Мм	165-200	180	180
Диаметр роликов, Мм	76; 102	102	102
Габаритные размеры топок, М	8.39Х3.52Х7.	8.39Х3.52Х7.0	8.39Х3.52Х7.0
Число топок	1	2	1
Суммарная мощность, КВт	107	193	140
Часовая производительность, Куб. /час	0.6	0.6	0.6
Расход древесного топлива, КГ на 1 Куб м шпона	250-280	250-280	250-280
Расход электроэнергии на 1 Куб. м шпона, КВт час	26	22	32
Масса сушилки, Кг	75	90	60
Показатели/ модели	СРГ50-2	СРГ25М	Сопловая
Число этажей	8	8	5
Рабочая длина камер, М: - сушки	21.76	14.2	12.96
- охлаждения	2.15	2.16	1.62
Общая рабочая длина, М	23.92	16.36	14.38
Габариты сушилки, М: - длина	35.48	26.0	24.0
- ширина	6.12	6.12	8.6
- высота	3.93	4.25	4.3
Расстояние между роликами, Мм	180	180	324
Диаметр роликов, Мм	102	102	102
Габариты топок, М	8.39Х3.5Х7.0	8.39Х3.5Х7.00	-
Число топок, шт.	2	1	3
Суммарная мощность, КВт	283	175	220
Часовая производительность, Куб. м/час	7.0	4.2	4.4
Расход древесного топлива, Кг	0.6	0.6	-
Расход древесного топлива на 1 Куб. м шпона, Кг	250-280	250-280	-
Расход электроэнергии на 1 Куб м шпона, КВТ час	29	309	34
Масса сушилки, Кг

Роликовая сушилка для шпона фирмы CREMONA (Италия)

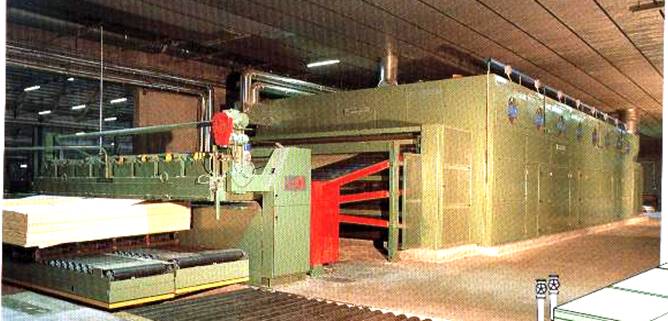

Роликовая сушилка для шпона модели ЕТ трехэтажная фирмы CREMONA (Италия)

Роликовая сушилка для шпона модели ЕТ четырехэтажная фирмы CREMONA

Подъемные столы роликовых сушилок модели DERO Италия

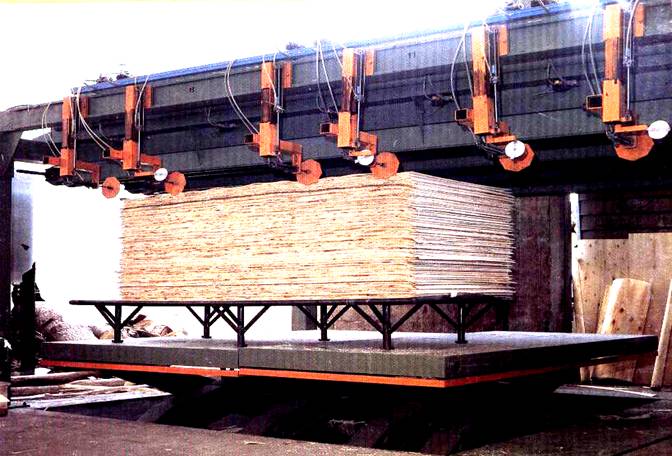

Подъемный стол роликовой сушилки мод DERO 1400 фирмы OLM Италия

Технические характеристики подъемных столов серии «DERO» Италия

Показатели/ модели	1400	2000	2700	3300	3700
Ширина шпона, Мм	1400	2000	2700	3300	3700
Мощность, КВт	1.0	1.5	1.5	2.0	2.5
Скорость подъема, М/мин	200	200	200	200	200

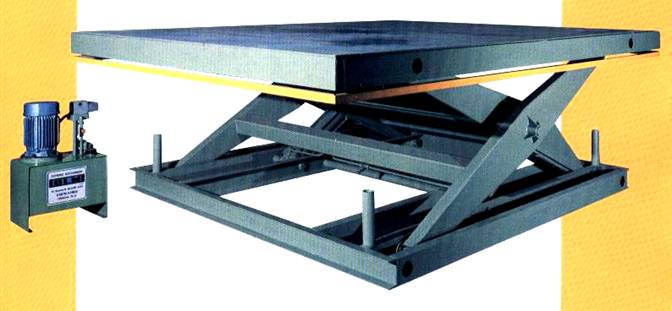

Подъемный стол серии «ESTA» (Италия)

Подъемный стол к роликовым сушилкам модели «ESTA» Италия

Технические характеристики подъемных столов
