Каталог оборудования фанерного производства (стр. 15 )

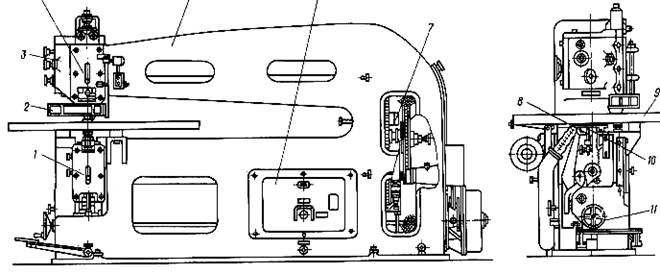

Шпонопочиночный станок модели ПШ

Технические характеристики шпонопочиночных станков

Показатели/ модели	ПШ	ПШ-2	VPR-85	VPR-165
Число ударов в минуту	56	56	27	45
Толщина шпона, Мм	До 4	0.8-3.8	До 4	До 6
Наибольший размер просечек, Мм	80х40	80х40	-	110х80
Ширина полосы шпона для вставок, Мм	28-49	28-49	-	-
Вылет хобота, Мм	1 650	1 650	850	1 650
Мощность электродвигателя, КВт	1.7	0.81	1.5	2.2
Габариты, М	2.9х1.2х1.62	2.8х1.8х1.62	2.5х1.7х1.650	3.4х1.7х1.600
Масса, Кг	2 250	2 150	1 500	3 250

Производство строганого шпона и применяемое оборудование

Вертикальные ленточнопильные станки

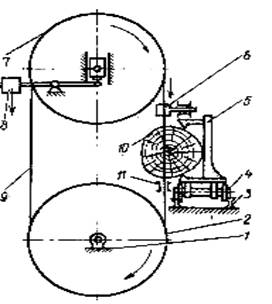

Ленточнопильный станок мод ЛБ-240 и способы раскроя кряжей на брусья и ванчесы

Технические характеристики ленточнопильных станков

Показатели/ модели	ЛБ-240	ЛБ-150-1	«Робинзон» ( США)	DBCB-1Швеция)
Диаметр шкива, Мм	2 400	1 500	1 800	1 500
Начальная ширина пильной ленты, Мм	350	230	200	200
Скорость резания, М/сек	50	45	38	38
Частота вращения пильных шкивов, 1/мин	400	575	-	-
Мощность главного двигателя,	160	75	48	45
Мощность механизма подачи,	55	40	40	20
Суммарная мощность, КВт	264	145	88	54
Макс диаметр распиливаемого бревна, Мм	1 500	1 250	1 350	700
Макс высота пропила, Мм	1 100	900	-	625
Мин диаметр распиливаемого бревна, Мм	50	50	-	50
Скорость рабочего хода тележки, М/мин	120	125	-	-
Скорость холостого хода тележки, М/мин	180	125	-	-
Масса станка, Кг	11 970	7 000	-	-
Масса тележки, Кг	9 120	7 100	-	-
Показатели /модели	BBSV-1600D (ФРГ)	«Чугоку» (Япония)	ТА1600-Братство	(Югославия)
Диаметр шкива, Мм	1 600	1 092	1 600
Начальная ширина пильной ленты, Мм	230	120	260
Скорость резания, М/сек	32.0	40-57	-
Мощность главного двигателя,	55	20-30	95
Мощность механизма подачи,	24	8	-
Макс диаметр распиливаемого бревна, Мм	1 800	1 100	1 100
Макс высота пропила, Мм	1 650	820	-
Скорость рабочего хода тележки, М/мин	-	35	90
Масса, Кг	17 300	Нет	сведений

Станки для изготовления строганного шпона

Станок для изготовления строганного шпона модели SL-250R фирмы «Marunaka» Япония.

Технические характеристики

Показатели/ модель	SL-250R
Минимальная толщина строгания, Мм	От 0.3
Максимальная ширина заготовки, Мм	250
Максимальная высота заготовки, Мм	250
Длина ножа, Мм	1 200
Высота стола, Мм	900
Угол установки ножа, Град	77
Скорость подачи, М/мин	65
Габариты станка, Мм	1 500х3 400х1 400
Масса, Кг	4 150

Горизонтальный шпоно строгальный мод ФММ-3100
