Каталог оборудования фанерного производства (стр. 8 )

Линия лущения состоит из следующих станков и оборудования: - узел устройства для геометрической центровки и загрузки мод CHT/G 1650; - электронный лущильный станок мод SFH 800X1650; - передаточное приспособление между станком и роторными ножницами, мод LD 1650; - ленточный конвейер для нарезания отходов, мод TS 1650-8; - роторные ножницы, мод ROTAX 1650; - депо 1650- вакуумный шпоноукладчик с 2 под стопными местами по 1500 мм; - подъемник 1500 Х 2000; - мобильная каретка с ходовым рольгангом.

Линия лущения модели N1 фирмы A. CREMONA (Италия)

Технические характеристики

Показатели / модель	N1
Максимальная длина чурака, Мм	1 650
Минимальная длина чурака без удлинителей, Мм	900
Максимальный диаметр чурака, Мм	800
Минимальный диаметр чурака, Мм	160
Общее количество точек при геометрической центровке	6
Количество секций, шт.	2
Суммарная мощность, КВт	30
Общее количество точек загрузчика чураков, шт.	900
Количество секций лазерного устройства, шт.	5
Номинальный режим работы загрузчика, 1/цикл	6
Суммарная мощность загрузчика чураков, КВт	30
Габариты, М	21.5 Х 3.5
Производительность, Чураков/час	176
Полная цена поставки с загрузчиком чураков CHT/G 800X1650, Итальянская лира	1
Полная цена с загрузчиком чураков CHT/EL 800X1650, Лира	2

ГЛАВА РОТОРНЫЕ НОЖНИЦЫ

Роторные ножницы фирмы RAUTE WOOD Финляндия

Полностью автоматизированные роторные ножницы производят рубку шпона в согласованном, четком и плавном ритме со скоростью 200 м/мин, тогда как скорость обычных ножниц не превышает 100 м/мин.

Кодовый шифр роторных ножниц:

RCH = Роторные ножницы гидравлические;

RCE = Роторные ножницы электрические;

RCET = Роторные ножницы электрические сдвоенные.

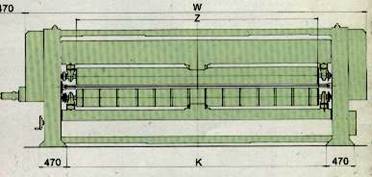

Роторные ножницы модели RCH 1600 фирмы RAUTE WOOD Финляндия

Технические характеристики

Модель	Длина вала, Мм	Длина ножа, Мм	Диаметр вала, Мм	Ширина, Мм
RCH 1600	1 600	1 870	280	4 260
RCH 1800	1 800	2 070	280	4 460
RCH2100	2 100	2 370	280	4 760
RCH 2 900	2 900	3 170	280	5 560
RCH 3100	3 100	3 370	280	5 760
RCH 3300	3 300	3 570	320	5 960
RCE 1800	1 800	2 070	280	4 460
RCET 2900	2 900	2 X 1 460	280	4 650

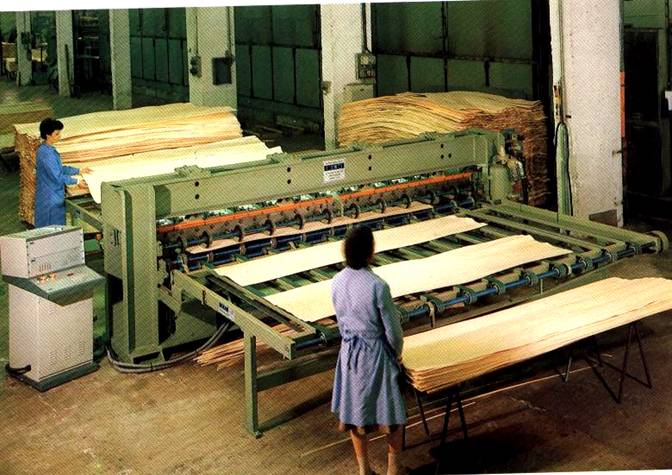

Роторные пневматические ножницы фирмы OLM Италия

Роторные станки модели СХ 1700 фирмы OLM Италия

Технические характеристики

Модель	Макс проем	Длина станка	Скорость подачи, М/мин	Частота реза, 1/мин
СХ 1700	1890	3100	100	100
СХ 2100	2290	3510	100	100
СХ 2400	2590	3810	100	100
СХ 2700	2890	4110	100	100
СХ 3200	3390	4610	100	100
СХ 3400	3590	4810	100	100
СХ 3700	3890	5100	100	100

Роторные ножницы модели NE 1700 фирмы OLM Италия

Технические характеристики

Модель	Длина ножа	Макс проем	Скорость подачи, М/мин	Частота реза, мин
NE 1700	1840	2160	100	100
NE 2100	2240	2560	100	100
NE 2400	2540	2860	100	100
NE 2700	2840	3160	100	100
NE 3200	3340	3660	100	100
NE 3400	3540	3860	100	100
NE 3700	3840	4160	100	100

Роторные ножницы серии СХ-ОТ фирмы OLM Италия

Роторные ножницы модели СХ-ОТ 1700 фирмы OLM Италия

Модель	Макс проем, Мм	Длина станка, Мм	Габариты, М
СХ-ОТ 1700	1890	2950	2.9х1.2х 1.48
СХ-ОТ 2100	2290	3350	3.35х1.2 х1.48
СХ-ОТ 2400	2590	3650	3.65х1.2х1.48
СХ-ОТ 2700	2890	3950	3.95х1.2х1.48
СХ-ОТ 3200	3390	4450	4.45х1.2х1.48
СХ-ОТ 3400	3590	4650	4.65х1.2х1.48
СХ-ОТ 3700	3890	4960	4.95х1.2х1.48
