Каталог оборудования фанерного производства (стр. 17 )

Гидравлический пресс многопролетный фирмы OLM (Германия)

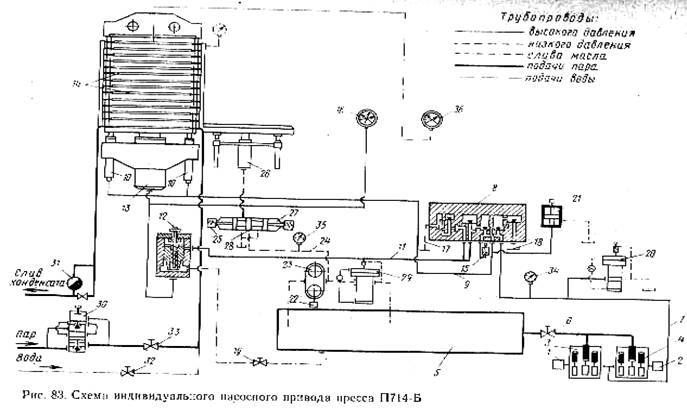

Схема насосного привода пресса П714-Б

Круглопильные станки для обрезки фанеры

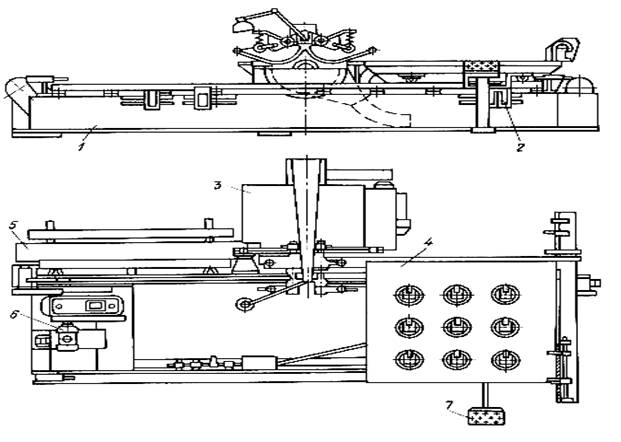

Однопильный обрезной станок модели ЦФ-5

Технические характеристики круглопильных станков

Показатели/ модели	ЦФ-5	ЦФ-190	«Рауте» FS-1
Число пил, шт.	1	2	2
Диаметр пилы, Мм	550	400	350
Частота вращения пил, 1/мин	2 510	2 900	2 840
Скорость окружная, М/сек	72.3	61	52
Скорость подачи материала, М/мин	7.5; 10; 12.5	10-50	9-30
Скорость холостого хода каретки, М/мин	12	-	-
Максимальные размеры пачки, Мм:
- длина	1 600	1 900	1 750
- ширина	1 600	1 900	1 750
- толщина	120	50	50
Суммарная мощность, КВт	13.8	8.0	11.0
Габариты станка, М	5.7х2.8х1.2	4.23х3.8х1.51	3.7х3.7х1.345
Масса, Кг	3 100	4 250	2 800
Показатели/ модели	«Рауте» FS-2 96	ЦЕ3Ф-1	ЦФА-160
Число пил, шт.	2	3	4
Диаметр пилы, Мм	350	400	400
Частота вращения пил, 1/мин	2 840	2 900	2 910
Скорость окружная, М/сек	61	61	60
Скорость подачи материала, М/мин	9030	4-25	5-28
Максимальные размеры пачки, Мм:
- длина	2 500	3 500	1 600
- ширина	2 500	1 650	1 600
- толщина	50	50	50
Суммарная мощность, КВт	11.0	9.6	43.8
Габариты станка, М	3.5х4.5х1.4	7.4х3.1х1.64	8.5х8.1х1.750
Масса, Кг	3 500	3 170	16 900

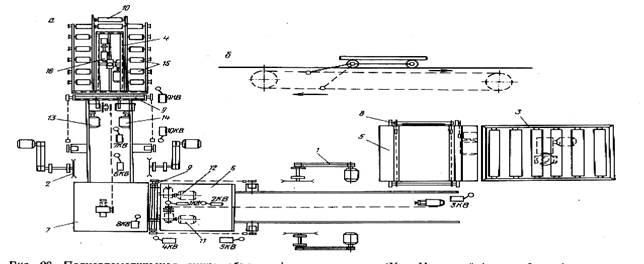

Полуавтоматическая линия обрезки фанеры пачками (Усть - Ижорский фанерный комбинат)

Полуавтоматическая линия обрезки фанеры пачками

Техническая характеристика полуавтоматической линии

Показатели	Значения
Производительность линии, Куб. м/час	10
Наибольшая высота обрезаемой пачки фанеры, Мм	120
Размеры фанеры в обрезном виде, Мм	1525х1525
Скорость подачи кареток, М/мин	8.5
Частота вращения пил, 1/мин	2 800
Диаметр пил, Мм	450
Скорость движения цепей перекладчиков пакетов, М/мин	11
Скорость перемещения пакетов по рольгангу, М/мин	8
Суммарная мощность, КВт	66

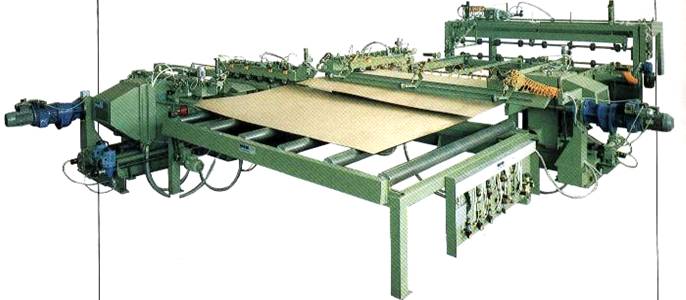

Станок для обрезки фанеры фирмы OLM S. CREMONA (Италия)

Станок для обрезки фанеры модели SDR фирмы OLM (Италия)

Шлифовальные станки для фанеры

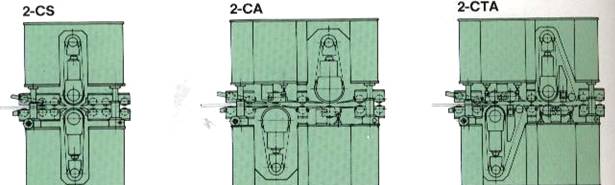

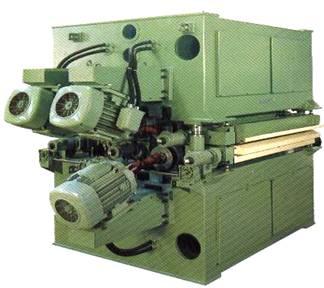

Шлифовальные станки для фанеры модели CLP фирмы OLM S. CREMONA (Италия)

Технические характеристики

Показатели/ модели	2-CS	2-CA	2-CTA
Скорость подачи, М/мин	5-60	5-60	5-60
Толщина шлифования, Мм	120/140/ 160/ 200/250	120/140/160\ 200/250	120/140/ 160 \ 200/250
Ширина фанеры, Мм	1350/1650\/ 1900/2200\ 2600	1350/1650/ 1900/2200\ 2600	1350/1650/ 1900/2200 \2600

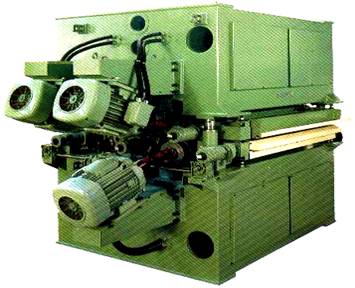

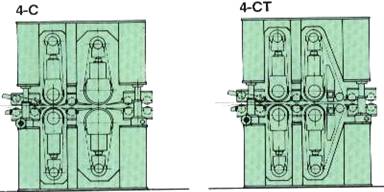

Шлифовальные станки серии CLP моделей 3-С; 3СТ; 4-С; 4-СТ (Италия)

Технические характеристики шлифовальных станков (Италия)

Показатели/ модели	3-С	3СТ	4-С	4-СТ
Скорость подачи, М/мин	5-60	5-60	5-60	5-60
Толщина шлифования, Мм	180/210/240\ 320/380	180/210/240/ 320/380	240/280/360 / 430	240/280/360 \ 430
Ширина фанеры, Мм	1350/1650/ 1900/2200/ 2600	1350/1/ 2600	1350/1650/ 1900/2200/ 2600	1350/1650/ 1900/ 2

Шлифовальные многоцилиндровые станки

Технические характеристики шлифовальных станков

Показатели/ модели	Шл3ЦВ-3	Шл3ЦВ-19	Шл3Ц-19
Расположение цилиндров	Нижнее	Нижнее	Верхнее
Макс размеры шлифуемого материала, Мм
- ширина	1 875	1 850	1 900
- толщина	200	200	200
- длина (минимальная)	450	400	400
Длина шлифовального цилиндра, Мм	1 900	1 900	1 950
Диаметр шлифовального цилиндра, Мм	280	280	280
Частота вращения шлифовального цилиндра, 1/мин	1400/1500	1 400	1400/1500
Величина осевого перемещения, Мм	11	11	10
Скорость подачи материала, М/мин	5.6-20.5	5.6-20.5	4.7-17.1
Суммарная мощность, КВт	34.2	27.5	36.7
Габариты станка, М	2.4х3.5х1.7	2.5х3.5х1.6	2.2х3.2х1.5
Масса, Кг	8 460	8 460	7 500
Показатели / модели	SKV-356	SKV-366	SKV-386
Расположение цилиндров	Нижнее	Нижнее	Нижнее
Макс размеры шлифуемого материала, Мм
- ширина	1 350	1 600	2 100
- толщина	200	200	200
- минимальная длина	450	450	450
Длина шлифовальных цилиндров, Мм	1 420	1 680	2 180
Частота вращения цилиндров, 1/Мин	2 000	2 000	1 700
Скорость подачи материала, М/мин	5-15	5-15	5-15
Суммарная мощность, КВт	43.15	45.0	66.05
Масса, Кг	7 700	8 300	9 500

Технические характеристики широко ленточных шлифовальных станков
