Каталог оборудования фанерного производства (стр. 3 )

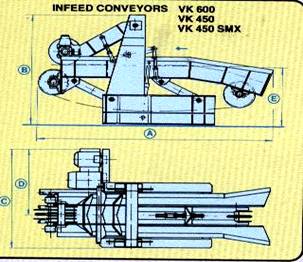

Подающий конвейер серии VK фирмы VALON KONE (Финляндия)

Технические характеристики

Показатели/ модели	VK 600	VK 32SX	VK 450
Диаметр бревна, Мм	100-850	120-800	60-650
Скорость подачи, М/мин	30-90	15-50	40-95
Суммарная мощность, КВт	15	7.5	11
Габаритные размеры, Мм: - длина	4 650	4 770	3 350
- высота	2 360	2 260	1 660
- ширина	2 980	1 800	2 330
- от уровня пола до подающих роликов	1 150	1 140	800
Масса, Кг	5 200	3 000	2 400
Показатели/ модели	VK 450 SMX	VK 26 MX/6 6	VK 26 MXX
Диаметр бревна, Мм	60-650	80-650	80-650
Скорость подачи, М/мин	30-70	25-55	15-40
Суммарная мощность, КВт	7.5	5.5	3.0
Габаритные размеров, Мм: - длина	3350	3 740	3 200
- высота	1 850	1 930	1 780
- ширина	1 680	1 680	1 110
- от уровня пола до подающих роликов	985	985	985
Масса, Кг	2 400	1 650	1 400
Показатели/ модели	VK 32SX	VK 26 MX/66	VK 26MXX
Диаметр бревна, Мм	120-850	80-650	80-650
Скорость подачи, М/мин	15-50	30-70	15-40
Суммарная мощность, КВт	5.5	5.5	2.2
Габаритные размеры, Мм: - длина	1 050	900	1 050
- высота	2 310	1 970	1 700
- ширина	2 010	1 520	1 550
- от уровня пола до подающих роликов	1 140	985	985
Масса, Кг	2 300	1 600	900

ГЛАВА 2. ОБОРУДОВАНИЕ ДЛЯ РАСПИЛОВКИ КРЯЖЕЙ НА ЧУРАКИ

2.1. Одно пильные круглопильные станки

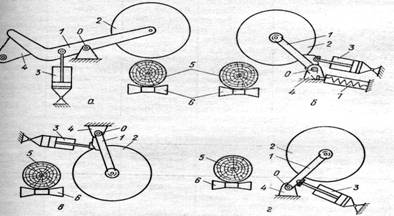

Схемы круглопильных станков одно пильных

Технические характеристики круглопильных станков

Показатели/ модели	ЦБ-4	ЦБ-5	АЦ-1	АЦ-2М
Макс диаметр распиливаемого сырья, Мм	350	350	370/460	600
Макс диаметр пилы, Мм	1 000	1 000	1000/12000	1 500
Скорость резания, М/сек	65	65	56/67	60
Скорость подачи пилы на бревно, М/сек	0.1..0.5	0.1..0.6	0.1-0.7	0.09-0.722
Суммарная мощность, КВт	10.7	7.5	18.4	14
Габариты станка, М	2.4х 1.455 х1.8	2.1х 1.27х 1.805	1.2х 2.4х 2.35	2.75х 1.32 х 2.6
Масса, Кг	1 100	1 070	8 000	1 277
Показатели/ модели	АПЗ	ЦФК6	ЦБ63	ФП
Макс диаметр сырья, Мм	600	630	630	800
Макс диаметр пилы, Мм	1 500	1 600	1 600	1 250
Скорость резания, М/сек	77	71	72	60
Скорость подачи пилы на бревно, М/сек	0.1-0.7	0.1-0.7	0.1-0.7	0.1-0.70
Суммарная мощность, КВт	16.7	25	22	29.7
Габариты станка, М	17.4х 1.70х 3.40	3.03х 1.30х 2.97	2.5х 2.0х 2.2	14.8х 5.50х 4.30
Масса, Кг	12 530	18 200	-	8 900

Круглопильный станок со спаренными круглыми пилами фирмы «Никольсон»
