Каталог оборудования фанерного производства (стр. 19 )

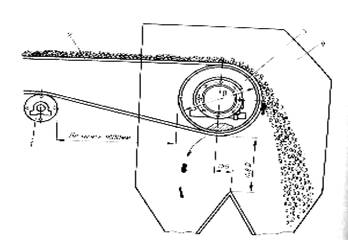

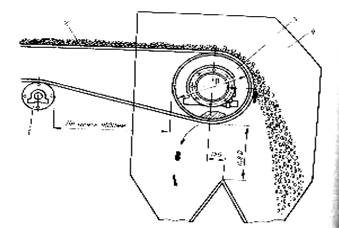

Электромагнитные шкивы модели ШЭ 65-63 Электромагнитный шкив мод ШЭ-100-80

Электромагнитные шкивы предназначены для обнаружения металлических включений и их удаление.

Технические характеристики

Показатели/ модели	ШЭ 65-63	ШЭ 100-80	ШЭ
Диаметр барабана, Мм	630	800	1 000
Длина барабана, Мм	750	1 150	1 600
Ширина ленты конвейера, Мм	650	1 000	1 400
Частота вращения барабана, 1/мин	60	50	50
Крутящий момент на валу, НМ	3 900	9 000	20 000
Напряжение сети постоянного тока, ВОЛ	110	110	220
Потребляемая мощность, КВт	2.0	3.5	4.5
Максимальное усилие на один подшипник, КН	12	23	42
Толщина слоя щепы на ленте, Мм	170	До 250	До 300
Масса устройства, Кг	760	2 200	3 950

Молотковые дробилки

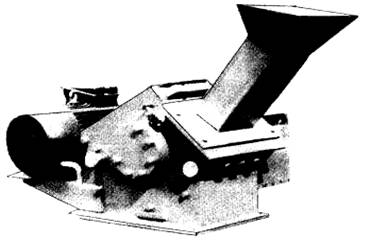

Машина для измельчения древесного утиля Молотковая дробилка с вертикальной подачей сыпучего сырья.

Машина для измельчения древесного утиля (поддоны, деревянную тару, кабельные барабаны, шпалы, старую мебель и пр.).

Технические характеристики

Показатели/ модели	МР2-20	МР2-20Г-Н	МР3
Размер загрузочного патрона, Мм	250х400	330х510	350х650
Расположение загрузочного патрона	Правое	Правое	Левое
Выброс щепы	Нижний	Нижний	Нижний
Производительность, Куб. м/час	20-25	20-25	40-50
Суммарная мощность, КВт	75	75	130-160
Показатели/ модели	МР5	МРГ-20Б-1	МРН-40-1
Размер загрузочного патрона, Мм	600х600	220х220	440х440
Расположение загрузочного патрона	Левое	Правое	Левое
Выброс щепы	Верхний	Боковой	Верхний
Производительность, Куб. М/Час	100-150	20-25	40
Суммарная мощность, Квт	500	75	160

Барабанные рубильные машины

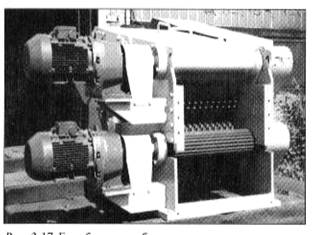

Барабанная рубильная машина с гравитационной Барабанная рубильная машина

Загрузкой сырья с принудительной загрузкой

Технические характеристики рубильных машин для щепы длиной 4-12 мм

Показатели/ модели	БРП-3401К	БРП-3402К	БРП-3402 К-Сс
Приемное окно, Мм	90х190	90х380	90х380
Диаметр барабана, Мм	350	350	350
Количество ножей, шт.	1х4	2х4	2х4
Производительность, Куб. м/час	11	18.5	20
Масса, Кг	650	850	1 600
Показатели/ модели	БРП-5422 К-МС	БРП 5422 К - АС	БРП 5423 К-АС
Приемное окно, Мм	180х380	180х380	180х500
Диаметр барабана, Мм	500	500	500
Количество ножей, шт.	2х4	2х4	1х4
Суммарная мощность, КВт	24-32	33	34-41
Производительность, Куб. м/час	10	12	12
Масса, Кг	1 900	2 100	2 100

Технические характеристики рубильных машин для щепы длиной 10-35 мм

Показатели/ модели	БРП 3201	БРП 3202	БРП 3202-М
Приемное окно, Мм	90х190	90х380	90х380
Диаметр барабана, Мм	350	350	350
Количество ножей, шт.	1х4	2х4	2х4
Установленная мощность, КВт	11	18.5	20
Производительность, Куб. м/час	1.0	1.5	5.0
Масса станка, Кг	650	850	1 600
Показатели/ модели	БРП 5222-МС	БРП 5222-АС	БРП 5223 - АС
Приемное окно, Мм	180х380	180х380	180х550
Диаметр барабана, Мм	500	500	500
Количество ножей, шт.	2х2	2х2	1х2
Суммарная мощность, КВт	24-32	33	37-45
Производительность, Куб. м/час	7-10	12.0	12-15
Масса, Кг	2 000	2 100	1 800

Дезинтеграторы до измельчения крупной фракции щепы

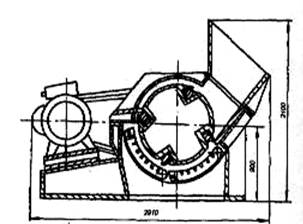

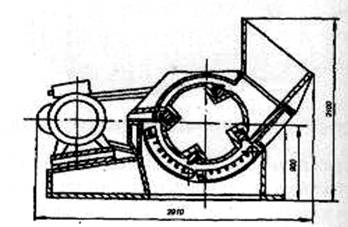

Дезинтегратор модели ДЗН-03 Дезинтегратор модели ДЗН-04

Технические характеристики дезинтеграторов

Показатели/модели	ДЗН-03	ДЗН-04
Производительность, Куб. м/час	3-6	25-30
Длина щепы, Мм	15-25	25-30
Загрузочное окно (Размеры), Мм	450х400	500х950
Максимальный размер сырья, Мм	250х50х400	100х250х5000
Диаметр барабана, Мм	600	1 000
Установленная мощность, КВт	30	132
Габаритные размеры, М	1.76х1.14х1.85	2.91х1.94х2.100
Масса, Кг	2 680	9 970

Линия ламинирования и каширования ДСП модели ЛК 1750х3500

Линия ламинирования и каширования модели ЛК 1750х3500

Линия предназначена для ламинирования плит ДСП

Технические характеристики

Показатели/ модели	ЛК 1750х3500
Размер плит ДСП, Мм	3500х1750
Толщина ламинированных плит, Мм	10 х 30
Размер обогреваемых плит, Мм	3600х1800
Количество этажей пресса, шт.	1
Проем пресса, Мм	250
Максимальное удельное давление пресса, Н/кв. см	250
Максимальная температура обогревательных плит, Град	200
Теплоноситель	Термическое масло
Рабочий цикл пресса (загрузка т разгрузка пресса), Сек	16
Общая стоимость, DM	3

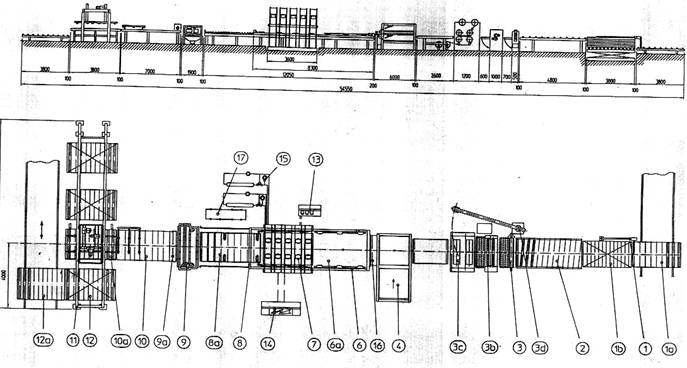

Состав линии по позициям

1а - траверсная тележка, 1б - подъемный стол, 1- подающее устройство, 2- конвейер, 3- щеточная машина, 3б - нанесение клея + миксер, 3в - укладчик бумаги, 3г - кран, 4-0 укладчик пленки, 6- загрузочная тележка, 6а - подъемный конвейер, 7- гидравлический пресс, 8- разгрузочная тележка, 8а - роликовый конвейер, 9- устройство для обрезки пленки, 9а- устройство для очистки пыли, 10- транспортер с устройством для контроля плит, 10а - роликовый конвейер, 11- вакуумное разгрузочное устройство, 12- подъемный стол, 12а - конвейер передвижной, 13- гидравлический агрегат, 14- пульт управления, 15- система обогрева плит, 16- ионизатор, 17- кран
