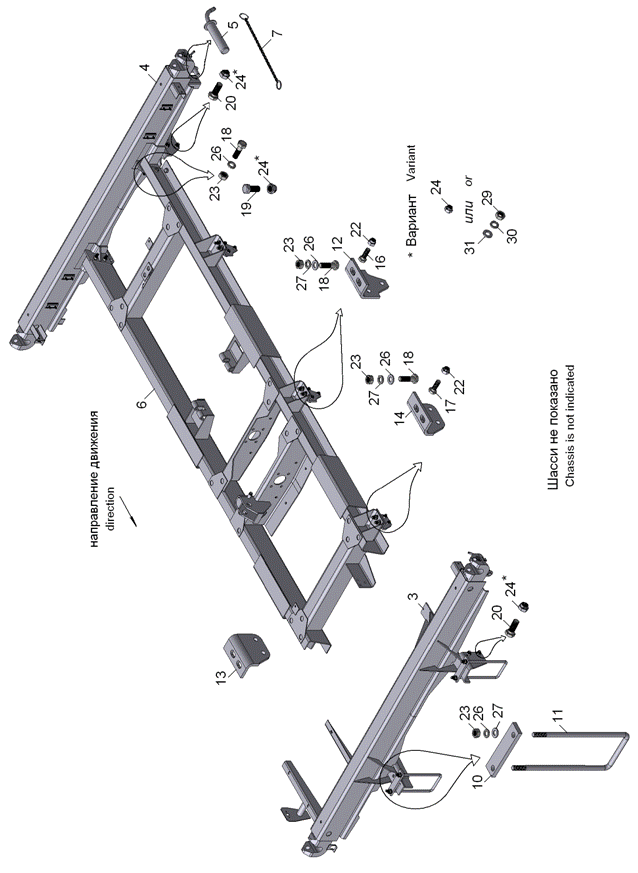

64 Установка надрамника, опор платформы и поперечин
Installation of platform support overframe and cross-bars
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
3 | 06 | 1 | Опора платформы передняя | Front platform support |
4 | 07 | 1 | Опора платформы задняя | Rear platform support |
5 | 60 | 4 | Палец | Pin |
6 | 10 | 1 | Надрамник | Overframe |
7 | 8 | 4 | Цепочка | Chain |
10 | 08 | 3 | Накладка хомута | Clip plate |
11 | 36 | 4 | Хомут | Clip |
12 | 60 | 4 | Кронштейн | Bracket |
13 | 72 | 1 | Кронштейн крепления надрамника правый (см.73) | Overframe fixation bracket r. h. (see 73) |
14 | 73 | 1 | Кронштейн крепления надрамника левый | Overframe fixation bracket l. h. |
16 | 1/55405/21 | 12 | Болт ТЕМ 12х1,25-6gx35 | Bolt ТЕМ 12х1,25-6gx35 |
17 | 1/55407/21 | 4 | Болт ТЕМ 12х1,25-6gx45 | Bolt ТЕМ 12х1,25-6gx45 |
18 | 1/13943/21 | 17 | Болт ТЕМ 14х1,5-6gx45 | Bolt ТЕМ 14х1,5-6gx45 |
19 | 1/13762/21 | 2 | Болт М16х1,5-6gх35 | Bolt М16х1,5-6gх35 |
20 | 1/13905/21 | 4 | Болт ТЕМ 16х1,5-6gx40 | Bolt ТЕМ 16х1,5-6gx40 |
22 | 251647 | 16 | Гайка М12х1,25-6Н ОСТ 37.001.197-75 | Nut М12х1,25-6Н ОСТ 37.001.197-75 |
23 | 1/21640/11 | 23 | Гайка М14х1,5-6Н | Nut М14х1,5-6Н |
24* | 251649 | 13 | Гайка М16х1,5-6Н ОСТ 37.001.197-75 | Nut М16х1,5-6Н ОСТ 37.001.197-75 |
26 | 1/05171/77 | 23 | Шайба пружинная 14 | Spring washer 14 |
27 | 1/05201/01 | 31 | Шайба плоская 14х26 | Flat washer14х26 |
29 | 250561 | 13 | Гайка М16х1,5-6Н взамен поз.24 | Nut М16х1,5-6Н, instead of position 24 |
30 | 252139 | 13 | Шайба 16х1,5ОТ 65Г.066 ОСТ 37.001.115-75 взамен поз.24 | Washer16х1,5ОТ 65Г.066 ОСТ 37.001.115-75 instead of position 24 |
31 | 1/05202/01 | 11 | Шайба плоская 16х28 взамен поз.24 | Flat washer 16х28 instead of position 24 |
1-2
2-2

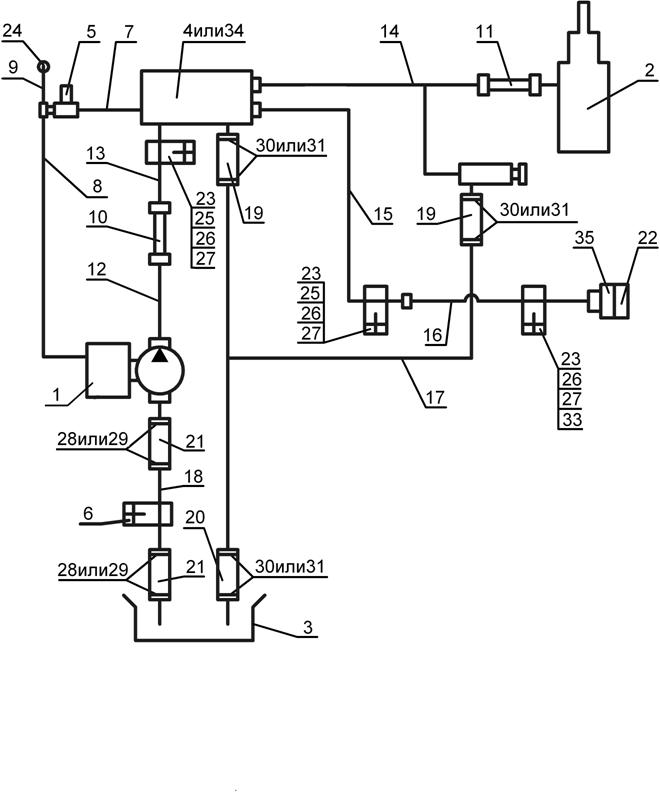

01 Установка гидроцилиндра
Hydraulic cylinder installation
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 10 | 1 | Гидроцилиндр | Hydraulic cylinder |
2 | 70 | 1 | Опора рамки передняя | Front frame support |
3 | 73 | 1 | Опора рамки задняя | Rear frame support |
4 | 05-10 | 1 | Механизм ограничения подъема платформы | Platform lift limit device |
6 | 34д | 2 | Крышка | Cover |
7 | 80 | 1 | Рамка гидроцилиндра | Hydraulic cylinder frame |
8 | 83 | 1 | Шайба | Washer |
9 | 84 | 2 | Гайка | Nut |
10 | 85 | 1 | Шайба стопорная | Shakeproof washer |
11 | 24 | 1 | Толкатель | Pusher |
12 | 7-10 | 2 | Болт | Bolt |
14 | 1/59707/21 | 4 | Болт М10х1,25-6gх25 | Bolt М10х1,25-6gх25 |
15 | 1/55404/21 | 12 | Болт М12х1,25-6gх30 | Bolt М12х1,25-6gх30 |
16 | 1/21647/11 | 6 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
17 | 1/61015/11 | 8 | Гайка М12х1,25-6Н | Nut М12х1,25-6Н |
18 | 1/21641/11 | 4 | Гайка М16х1,5-6Н | Nut М16х1,5-6Н |
19 | 1/05168/70 | 4 | Шайба пружинная 10 | Spring washer 10 |
20 | 1/05170/70 | 12 | Шайба пружинная 12 | Spring washer 12 |
21 | 1/05172/70 | 4 | Шайба пружинная 16 | Spring washer 16 |
