Каталог деталей и сборочных единиц Catalog of parts and assembly units на автомобили-самосвалы (стр. 16 )

assembly unit and part is welded

20-10 Установка кронштейна

Bracket installation

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Qty
1	30-10	1	Кронштейн	Bracket
2	1	1	Скоба	Clamp
3	1/59707/21	3	Болт М10х1,25-6gх25	Bolt М10х1,25-6gх25
4	1/21647/11	3	Гайка М10х1,25-6Н	Nut М10х1,25-6Н
5	1/05168/70	3	Шайба пружинная 10	Spring washer 10

Примечание : крепиться к раме шасси

Note: it is fixed to chassis frame

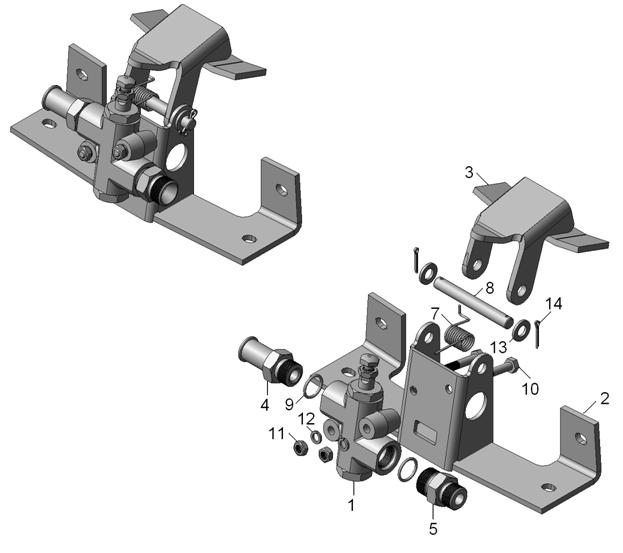

05-10 Механизм ограничения подъема платформы

Platform lift limit device

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Oty
1	0	1	Клапан ограничительный	Limiting valve
2	05-30	1	Кронштейн	Bracket
3	12	1	Рычаг	Lever
4	3	1	Штуцер	Union
5	8	1	Штуцер	Union
7	08	1	Пружина	Spring
8	17	1	Ось	Axle
9	-	2	Кольцо 2-2	Ring 2-2
10	1/60442/21	2	Болт М8-6gх50	Bolt М8-6gх50
11	1/61008/11	2	Гайка М8-6Н	Nut М8-6Н
12	1/05166/70	2	Шайба пружинная 8	Spring washer 8
13	1/05200/01	2	Шайба плоская 12х22	Flat washer 12х22
14	1/07964/01	2	Шплинт 3х20	Cotter-pin 3х20

1-2

2-2

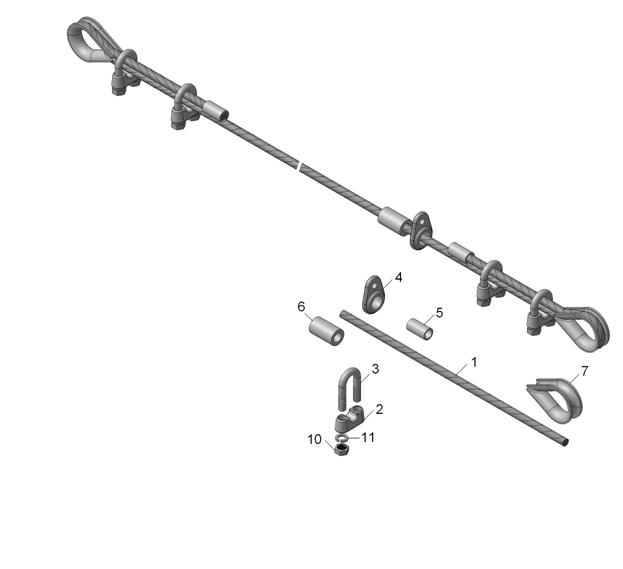

10 Канат ограничения

Limit rope

Поз	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	12	1	Канат ограничения( Канат 13,5-Г-1-С-Н-1960 ГОСТ 3071-88 L=1940 мм	Rope13,5-Г-1-С-Н-1960ГОСТ 3071-88 L=1940 мм
2	14	4	Зажим троса	Rope clamp
3	16	4	Стремянка	U-bolt
4	2	1	Захват троса	Rope clamp
5	3-10	2	Втулка	Bushing
6	4-10	1	Втулка	Bushing
7	5-10	2	Коуш 45 ГОСТ 2224-93	Thimble
10	1/61015/11	8	Гайка ЕМ 12х1,25-6Н	Nut ЕМ 12х1,25-6Н
11	1/05170/70	8	Шайба пружинная 12	Spring washer 12

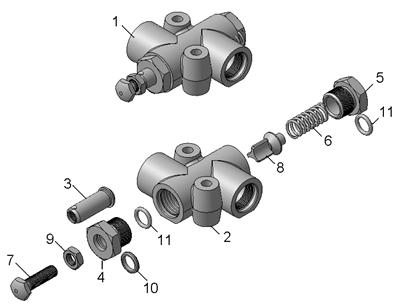

0 Клапан ограничительный

Limiting valve

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Qty
1	0	1	Клапан ограничительный	Limiting valve
2	8	1	Корпус	Body
3	0	1	Шток	Rod
4	1	1	Втулка	Bush
5	5	1	Пробка	Plug
6		1	Пружина	Spring
7	7-10	1	Болт	Bolt
8	3	1	Клапан	Valve
9	1/07910/11	2	Гайка М10-6Н	Nut M10-6H
10	864236	1	Кольцо уплотнительное	Sealing ring
11	-	2	Кольцо 2-2 ГОСТ 9833-73	Ring 2-2 ГОСТ 9833-73
