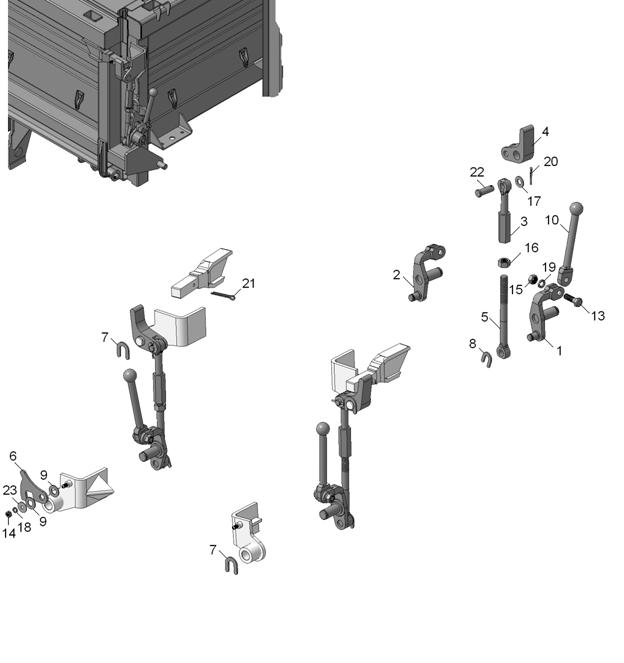

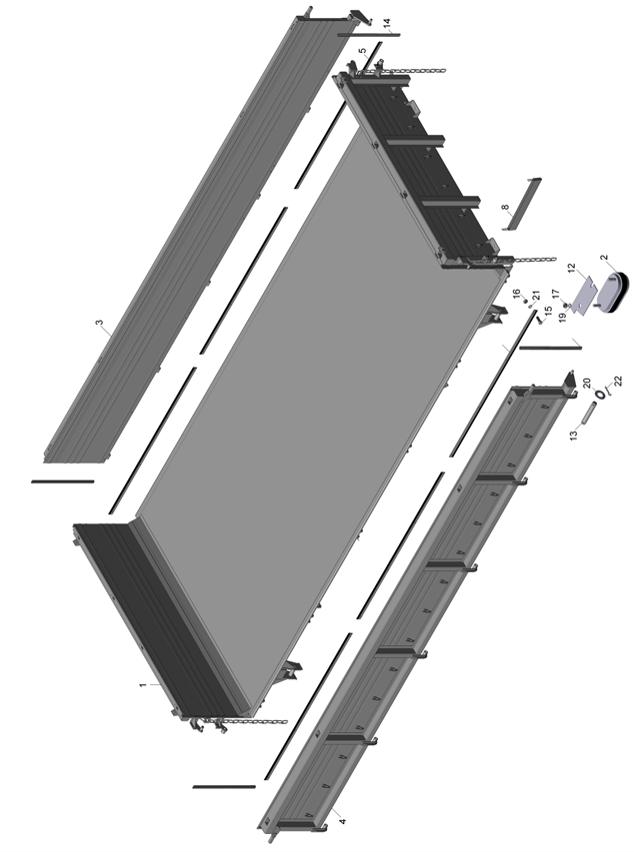

32 Установка запоров боковых бортов

Side lock installation

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

30

2

Рычаг правый

Lever, r. h.

2

31

2

Рычаг левый

Lever, l. h.

3

00

4

Тяга верхняя

Tie rod, upper

4

18

4

Крюк запора

Lock hook

5

10

4

Тяга нижняя

Tie rod, lower

6

32

4

Фиксатор

Fixing rod

7

38

8

Шайба оси крюка

Hook axle washer

8

44

4

Шайба оси нижней тяги

Lower tie rod washer

9

52

8

Шайба фиксатора

Fixing rod washer

10

54

4

Рукоятка рычага

Lever handle

13

1/55406/21

4

Болт М12х1,25-6gх40

Bolt М12х1,25-6gх40

14

1/61008/11

4

Гайка М8-6Н

Nut М8-6Н

15

1/61015/11

4

Гайка М12х1,25-6Н

Nut М12х1,25-6Н

16

1/21641/11

4

Гайка М16х1,5-6Н

Nut М16х1,5-6Н

17

1/05201/01

4

Шайба плоская 14х26

Flat washer 14х26

18

1/05166/70

4

Шайба пружинная 8

Spring washer 8

19

1/05170/70

4

Шайба пружинная 12

Spring washer 12

20

1/07969/01

4

Шплинт разводной 4х25

Cotter pin 4х25

21

1/07974/01

4

Шплинт разводной 5х40

Cotter pin 5х40

22

260110

4

Палец 14х40 ОСТ 37.001.163-75

Pin 14х40 ОСТ 37.001.163-75

23

1/26470/01

4

Шайба плоская 8х25

Flat washer 8х25

Сборочные единицы и детали изображенные белым цветом приварены к бортам

Assembly units and parts of white colour are welded to sides

НЕ нашли? Не то? Что вы ищете?

1-2

2-2

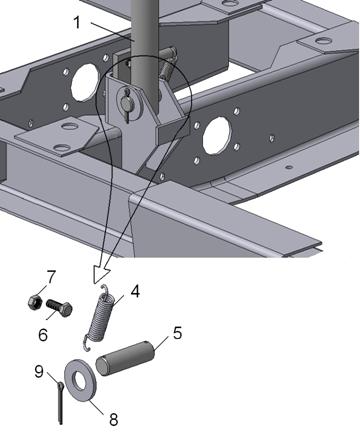

50 Установка упора

Stop installation

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

40

1

Упор

Stop

4

9

1

Пружина

Spring

5

81

1

Ось упора

Stop axle

6

1/55405/21

1

Болт М12х1,25-6gx35

Bolt М12х1,25-6gx35

7

1/61036/11

1

Гайка М12х1,25-6Н

Nut М12х1,25-6Н

8

1/05208/01

2

Шайба плоская 30х54

Flat washer 30х54

9

1/07350/01

2

Шплинт разводной 5х50

Cotter pin 5х50

54-10 Установка торсионов

Torsion installation

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

80

2

Рычаг торсиона передний

Front torsion lever

2

90

2

Рычаг торсиона задний

Rear torsion lever

3

10

2

Тяга

Tie-rod

6

22

2

Тяга регулировочная

Adjusting tie-rod

7

26

2

Гайка тяги

Tie-rod nut

8

34

2

Ось тяги

Tie-rod axle

9

40-10

2

Торсион

Torsion

10

40

2

Торсион

Torsion

11

50

12

Вкладыш

Insert

12

52

6

Скоба подшипника

Bearing clamp

13

02

2

Втулка рычага

Lever bushing

14

24

4

Звено тяги

Tie-rod link

15

26

4

Втулка звена тяги

Tie-rod link bushing

20

1/59707/21

12

Болт М10х1,25-6gх25

Bolt М10х1,25-6gх25

21

1/21647/11

12

Гайка М10х1,25-6Н

Nut М10х1,25-6Н

24

1/05200/01

4

Шайба плоская 12х22

Flat washer 12х22

25

1/05204/01

4

Шайба плоская 20х35

Flat washer20х35

26

1/05168/70

12

Шайба пружинная 10

Spring washer 10

27

1/05170/73

2

Шайба пружинная12

Spring washer 12

28

260087

4

Палец 12х35 ОСТ 37.001.163-75

Pin 12х35 ОСТ 37.001.163-75

31

1/07969/01

4

Шплинт 4х25

Cotter-pin 4х25

34

1/07338/01

4

Шплинт 4х40

Cotter-pin 4х40
