Каталог деталей и сборочных единиц Catalog of parts and assembly units на автомобили-самосвалы (стр. 7 )

mounted on requirement

1-2

2-2

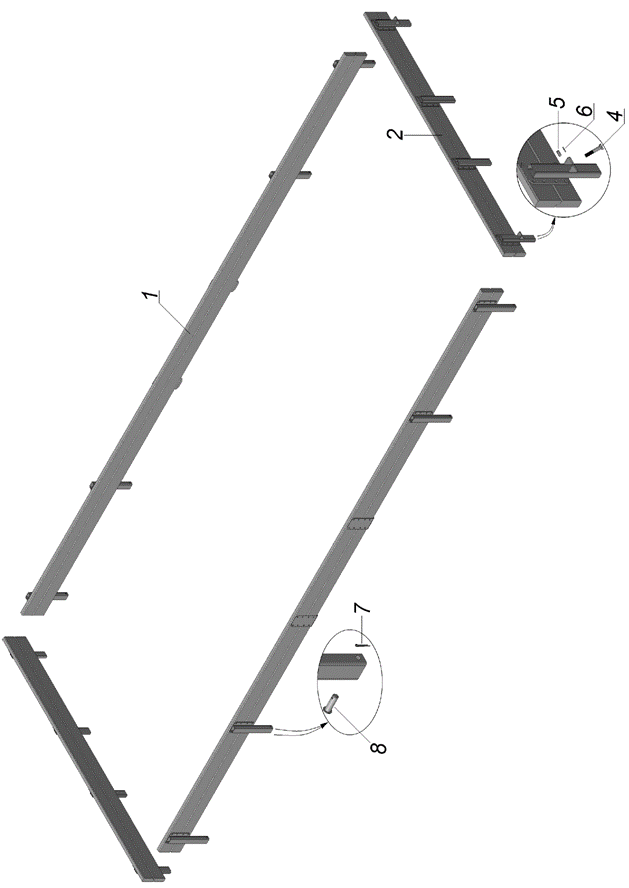

12-30 Установка дополнительных бортов

Installation of additional sides

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Oty
1	10-10	2	Борт дополнительный боковой	Additional side
2	10-10	2	Борт дополнительный передний	Front additional side
4	1/60434/21	4	Болт М8-6gx20	Bolt М8-6gx20
5	1/61008/11	4	Гайка М8-6Н	Nut М8-6Н
6	1/05166/77	4	Шайба пружинная 8	Spring washer 8
7	1/07336/01	8	Шплинт 2,7х25	Cotter pin 2,7х25
8	260069	8	Палец 10х65	Pin10х65

1-2

2-2

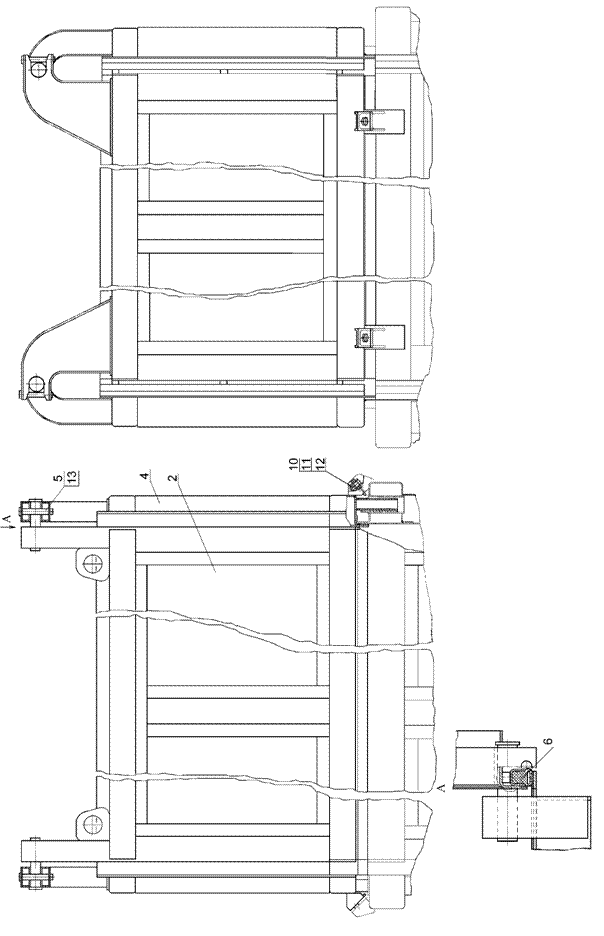

12-40 Установка надставных бортов

Installation of extension sides

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Oty
2	28-10	8	Борт надставной	Extension side
4	27-10	2	Борт боковой надставной	Side extension board
5	71	4	Палец 12х90	Pin 12х90
6	32-10	4	Уплотнитель надставного борта	Sealing of extension side
10	1/60434/21	4	Болт М8-6gх20	Bolt М8-6gх20
11	1/61008/11	4	Гайка М8-6Н	Nut М8-6Н
12	1/05166/77	4	Шайба пружинная 8	Spring washer 8
13	1/07336/01	8	Шплинт 2,7х25	Cotter pin 2,7х25

1-2

2-2

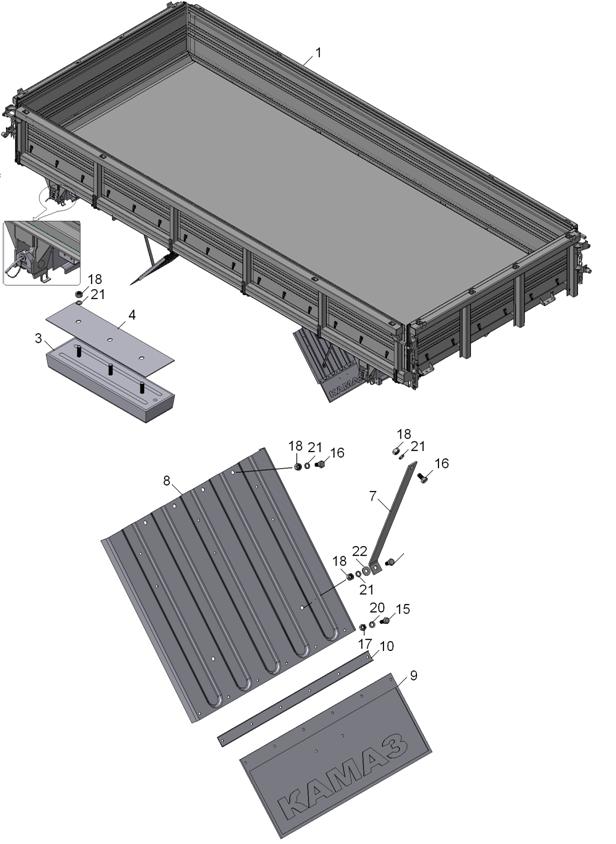

20 Платформа

Platform

Поз.	Обозначение	Кол-во	Наименование	Description
Pos.	Designation	Oty
1	10	1	Основание платформы	Platform base
2	00	4	Амортизатор	Shock absorber
3	10	1	Борт боковой правый	Side r. h.
4	11	1	Борт боковой левый	Side l. h.
5	03-10	6	Уплотнитель горизонтальный бокового борта	Side horizontal sealing
8	88	4	Чехол цепи	Chain case
12	07	*	Прокладка амортизатора	Shock absorber gasket
13	35	12	Ось упора платформы	Platform stop axle
14	32	4	Уплотнитель вертикальный	Vertical sealing
15	1/60436/21	24	Болт М8-6gx25	Bolt М8-6gx25
16	1/61008/11	24	Гайка М8-6Н	Nut М8-6Н
17	1/21647/11	8	Гайка М10х1,25-6Н	Nut М10х1,25-6Н
19	1/26427/01	8	Шайба пружинная 10	Spring washer 10
20	1/05204/01	24	Шайба плоская 20х35	Flat washer 20х35
21	1/05168/73	24	Шайба плоская 8х12	Flat washer 8х12
22	1/07972/01	24	Шплинт 5х30	Cotter-pin 5х30

* по потребности
