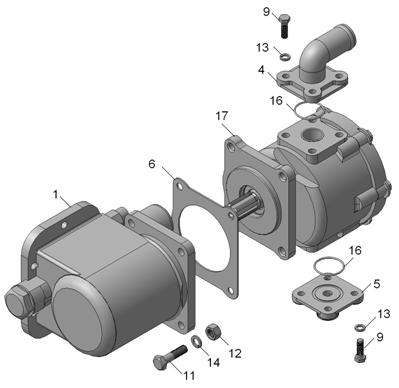

05 Коробка отбора мощности с насосом
Power takeoff box with pump
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 0-20 | 1 | Коробка отбора мощности | Power takeoff box |
4 | 7 | 1 | Патрубок | Branch pipe |
5 | 8 | 1 | Штуцер | Union |
6 | 7 | 1 | Прокладка | Gasket |
9 | 1/60436/21 | 8 | Болт М8-6gх25 | Bolt M8-6gx25 |
11 | 1/13070/21 | 4 | Болт М10х1,25-6gх40 | Bolt M10x1,25-6gx40 |
12 | 1/21647/11 | 4 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
13 | 1/05166/70 | 8 | Шайба пружинная 8 | Spring washer 8 |
14 | 1/05168/70 | 4 | Шайба пружинная 10 | Spring washer 10 |
16 | - | 2 | Кольцо 2-2 ГОСТ9833-73 | Ring 2-2 ГОСТ 9833-73 |
17 | - | 1 | Насос шестеренный НШ32А-3-Л | Gear pump НШ32А-3-Л |
0-20 Коробка отбора мощности
Power takeoff box
Поз | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 6-10 | 1 | Картер коробки отбора мощности | Power takeoff box housing |
2 | 2-10 | 1 | Шестерня промежуточная | Middle gear |
3 | 4-10 | 1 | Ось промежуточной шестерни | Middle gear axle |
4 | 6-10 | 1 | Шестерня ведомая | Driven gear |
5 | 0 | 1 | Шайба стопорная | Shakeproof washer |
6 | 4-10 | 2 | Шайба | Washer |
7 | 8-20 | 1 | Винт установочный | Set screw |
8 | 2-20 | 1 | Полумуфта | Halfcoupling |
9 | 4 | 1 | Компенсатор | Compensator |
10 | 5 | 1 | Корпус пневмоцилиндра | Pneumatic cylinder body |
11 | 8 | 1 | Поршень | Piston |
12 | 1 | 1 | Кольцо стопорное | Lock ring |
13 | 1-10 | 1 | Пружина | Spring |
14 | 1 | Кольцо уплотнительное | Packing ring | |
15 | 2-20 | 1 | Пробка | Plug |
16 | 1/60436/21 | 2 | Болт М8-6gх25 | Bolt M8-6gx25 |
17 | 1/07269/11 | 1 | Гайка М24х1,5-6Н | Nut M24x1,5-6H |
18 | 1/05166/70 | 2 | Шайба пружинная 8 | Spring washer 8 |
19 | 1/05170/70 | 1 | Шайба пружинная 12 | Spring washer 12 |
20 | 870632 | 1 | Прокладка d30 | Gasket d30 |
21 | - | 1 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
22 | 862806 | 1 | Кольцо упорное | Thrust collar |
23 | - | 1 | Кольцо 2Б90 ГОСТ | Ring 2Б90 ГОСТ |
24 | - | 2 | Подшипник 305 ГОСТ 8338-75 | Bearing 305 ГОСТ 8338-75 |
25 | - | 2 | Подшипник 111 ГОСТ 8338-75 | Bearing 111 ГОСТ 8338-75 |
1-2
|
