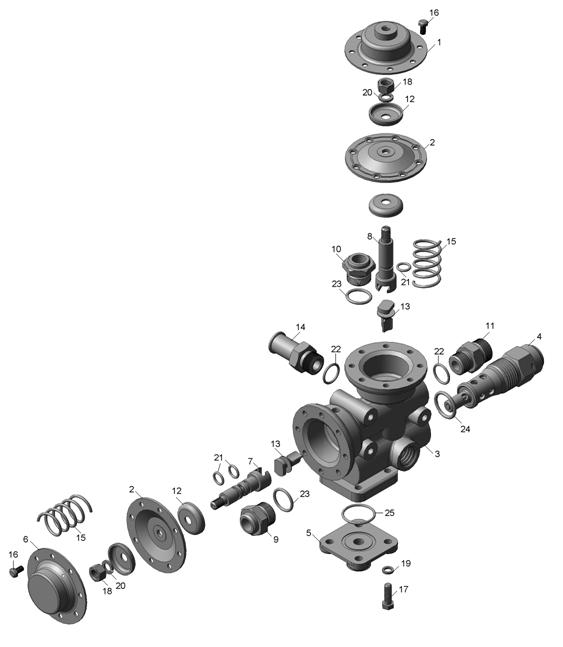

0 Кран управления
Control valve
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 0 | 1 | Крышка | Cover |
2 | 0 | 2 | Диафрагма | Diaphragm |
3 | 0 | 1 | Корпус | Body |
4 | 0 | 1 | Клапан предохранительный | Protection valve |
5 | 8 | 1 | Штуцер | Union |
6 | 4 | 1 | Крышка | Cover |
7 | 8 | 1 | Толкатель | Pusher |
8 | 9 | 1 | Толкатель | Pusher |
9 | 1 | 1 | Штуцер | Union |
10 | 2 | 1 | Штуцер | Union |
11 | 3 | 1 | Штуцер | Union |
12 | 8 | 4 | Шайба | Washer |
13 | 3 | 2 | Клапан | Valve |
14 | 8 | 1 | Штуцер | Union |
15 | 4 | 2 | Пружина | Spring |
16 | 1/09020/21 | 16 | Болт М6-6gх12 | Bolt M6-6gx12 |
17 | 1/60436/21 | 4 | Болт М8-6gх25 | Bolt M8-6gx25 |
18 | 1/21647/11 | 2 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
19 | 1/05166/73 | 4 | Шайба пружинная 8 | Spring washer 8 |
20 | 1/05168/73 | 2 | Шайба пружинная 10 | Spring washer 10 |
21 | - | 3 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
22 | - | 2 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
23 | - | 2 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
24 | - | 1 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
25 | - | 1 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
1-2
2-2

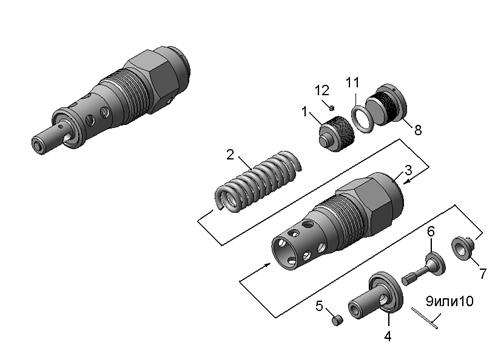

0 Клапан предохранительный
Protection valve
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 2 | 1 | Пробка | Plug |
2 | 3 | 1 | Пружина | Spring |
3 | 4 | 1 | Стакан пружины | Spring cup |
4 | 6 | 1 | Втулка направляющая | Guide bush |
5 | 7 | 1 | Пробка | Plug |
6 | 8 | 1 | Клапан | Valve |
7 | 9 | 1 | Пластина | Plate |
8 | 1 | 1 | Пробка | Plug |
9 | 3 | 1 | Штифт взамен поз10 | Pin instead of pos. 10 |
10 | 4 | 1 | Штифт взамен поз 9 | Pin instead of pos. 9 |
11 | - | 1 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
12 | 870764 | 1 | Штифт | Pin |
|
