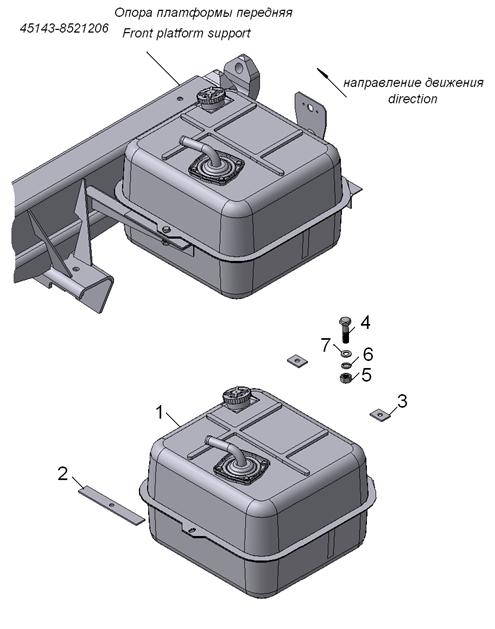

01 Установка масляного бака

Oil tank installation

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

10

1

Бак масляный

Oil tank

2

7

1

Прокладка

Gasket

3

8

2

Прокладка (см.7)

Gasket

(see 7)

4

1/13069/21

3

Болт М10х1,25-6gх30

Bolt М10х1,25-6gх30

5

1/21647/11

3

Гайка М10х1,25-6Н

Nut М10х1,25-6Н

6

1/05168/77

3

Шайба пружинная 10

Spring washer 10

7

1/26386/01

3

Шайба плоская 10х18

Flat washer 10х18

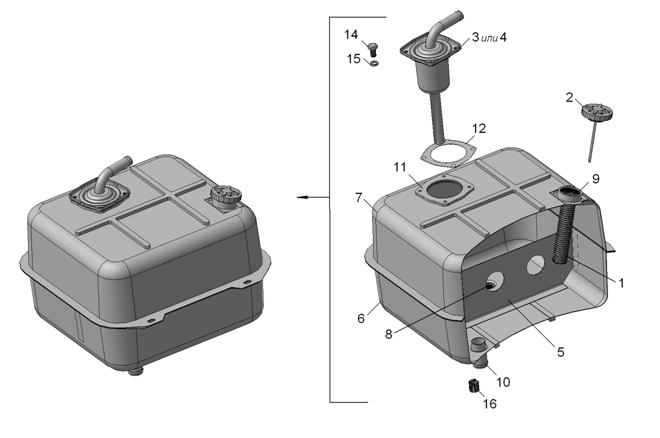

10 Бак масляный

Oil tank

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

5*

1

Фильтр заливной горловины

Filler filter

2

0

1

Сапун

Breather

3

0

1

Фильтр маслобака

Oil tank filter

4

ЦРКЯ 02663.00.000

1

Фильтр масляного бака

Oil tank filter

5

5-10*

1

Перегородка

Partition

6

3-20*

1

Половина бака нижняя

Lower tank half

7

4-10*

1

Половина бака верхняя

Upper tank half

8

5*

1

Бонка

Bushing

9

*

1

Бонка сапуна

Bushing

10

9-10*

1

Патрубок

Branch pipe

11

*

1

Фланец фильтра

Filter flange

12

-10

1

Прокладка

Gasket

14

1/60431/21

4

Болт М8-6gх14

Bolt М8-6gх14

15

1/05166/71

4

Шайба пружинная 8

Spring washer 8

16

6

1

Пробка магнитная в сборе

Magnet plug in assu

* детали приварены

parts are welded

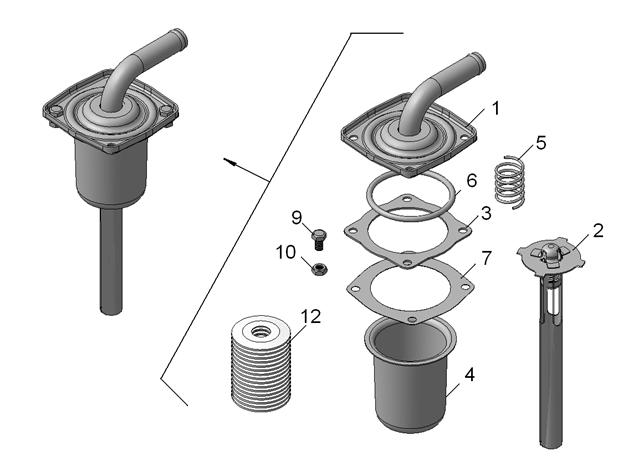

0 Фильтр маслобака

Oil tank filter

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

6

1

Крышка фильтра

Filter cover

2

0

1

Труба фильтра с клапаном

Filter pipe with valve

3

-10

1

Прокладка

Gasket

4

1

Корпус фильтра гидросистемы

Hydraulic system filter body

5

1

Пружина фильтра

Filter spring

6

4

1

Кольцо уплотнительное

Sealing ring

7

1

Пластина транспортировочная

Transport plate

9

1/60431/21

2

Болт ТЕМ8-6gх14

Bolt TEM8-6gx14

10

1/61008/11

2

Гайка ЕМ8-6Н

Nut EM8-6H

10

-

2

Гайка М8-6Н ОСТ 37.001.124-75

Nut М8-6Н ОСТ 37.001.124-75

12

54.57.020А

15

Фильтрующий элемент

Filter element
