2-2

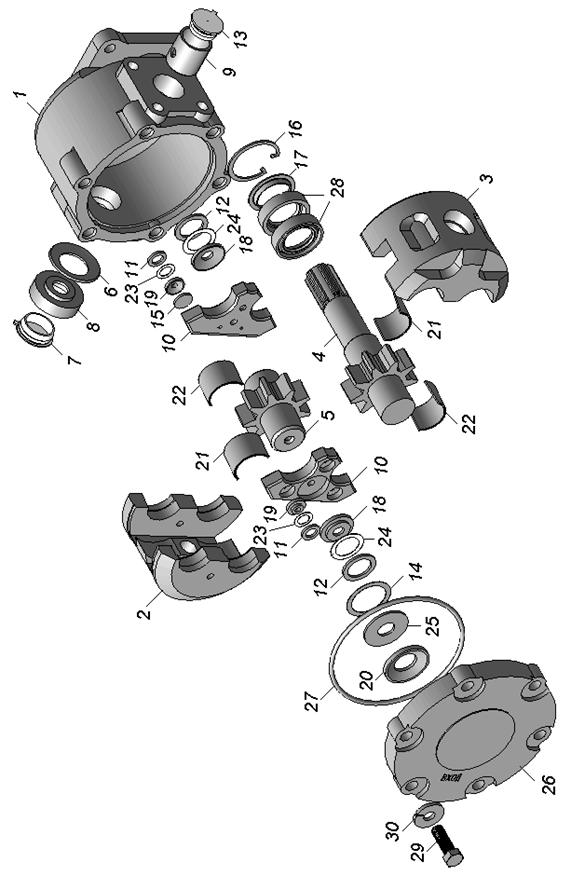

НШ32А-3-Л Насос шестеренный
Gear pump
Поз | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | НШ 32-3-Л-01 | 1 | Корпус | Housing |
2 | НШ 32А-3-02 | 1 | Обойма поджимная | Yoke |
3 | НШ 32А-3-03 | 1 | Обойма подшипниковая | Bearing yoke |
4 | НШ 32-3-04 | 1 | Шестерня ведущая | Driving gear |
5 | НШ 32-3-05 | 1 | Шестерня ведомая | Driven gear |
6 | НШ 32-3-06 | 1 | Пластина опорная | Supporting plate |
7 | НШ 32-3-07 | 1 | Пробка | Plug |
8 | НШ 32-3-08 | 1 | Манжета радиального уплотнения | Collar of radial sealing |
9 | НШ 32-4-09 | 1 | Втулка центрирующая | Aligning bushing |
10 | НШ 50-3-07 | 2 | Планка | Strip |
11 | НШ 50-2-25 | 6 | Кольцо предохранительное | Safety ring |
12 | НШ 50-2-24 | 2 | Кольцо предохранительное | Safety ring |
13 | НШ 32-2-08 | 1 | Пробка | Plug |
14 | НШ 50-2-14 | 1 | Кольцо предохранительное | Safety ring |
15 | НШ 50-2-16 | 2 | Пластина | Plate |
16 | НШ 32УГ | 1 | Кольцо пружинное упорное | Spring ring |
17 | НШ 32Э-08Л | 1 | Кольцо опорное | Supporting ring |
18 | НШ 50-2-22 | 2 | Манжета торцового уплотнения | Collar of end face sealing |
19 | НШ 50-2-23 | 6 | Манжета торцового уплотнения | Collar of end face sealing |
20 | 5ОК-13 | 1 | Манжета | Coupling |
21 | НШ 50-4-04А | 2 | Вкладыш левый | Insert l. h. |
22 | НШ 50-4-06 | 2 | Вкладыш правый | Insert r. h. |
23 | НШ 50-4-10 | 6 | Прокладка предохранительная | Safety gasket |
24 | НШ | 2 | Прокладка предохранительная | Safety gasket |
25 | НШ | 1 | Прокладка предохранительная | Safety gasket |
26 | НШ 50А | 1 | Крышка | Cover |
27 | - | 1 | Кольцо2-2 ГОСТ9833-73 ГОСТ | Ring2-2 ГОСТ9833-73 ГОСТ |
28 | - | 2 | Манжета12х25х42-1ГОСТ 8752-79 ОСТ | Collar 2х25х42-1ГОСТ 8752-79 ОСТ |
29 | - | 6 | Болт М10-6gх30.66.05 ГОСТ 7796-70 | Bolt М10-6gх30.66.05 ГОСТ 7796-70 |
30 | - | 6 | Шайба 10Т65Г05 ГОСТ 6402-76 | Washer 10Т65Г05 ГОСТ 6402-76 |
1-2
2-2
02 Установка платформы
Platform installation
Поз | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 20 | 1 | Платформа | Platform |
3 | 4 | 4 | Амортизатор платформы | Platform shock absorber |
4 | 7 | * | Пластина регулировочная | Adjusting plate |
7 | 22-10 | 8 | Укосина | Angle brace |
8 | 0 | 4 | Щиток брызговика | Mudguard shield |
9 | 2 | 2 | Фартук брызговика | Mudguard apron |
10 | 3 | 2 | Пластина крепления фартука | Apron fixation plate |
15 | 1/09022/21 | 12 | Болт М6-6gx16 | Bolt М6-6gx16 |
16 | 1/59705/21 | 32 | Болт М10х1,25-6gx20 | Bolt М10х1,25-6gx20 |
17 | 1/58962/11 | 12 | Гайка М6-6Н | Nut М6-6Н |
18 | 1/21647/11 | 42 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
20 | 1/05164/70 | 12 | Шайба пружинная 6 | Spring washer 6 |
21 | 1/05168/70 | 42 | Шайба пружинная 10 | Spring washer 10 |
22 | 1/26468/01 | 8 | Шайба плоская 10х25 | Flat washer 10х25 |
* устанавливать по потребности
|
