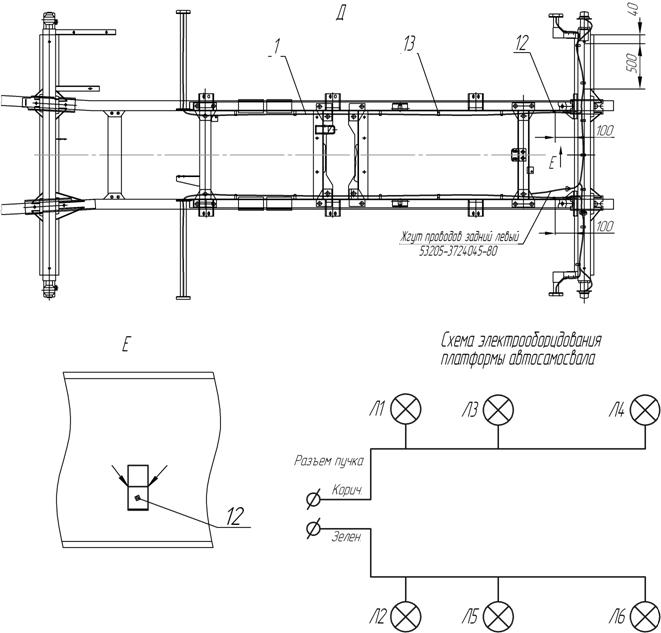

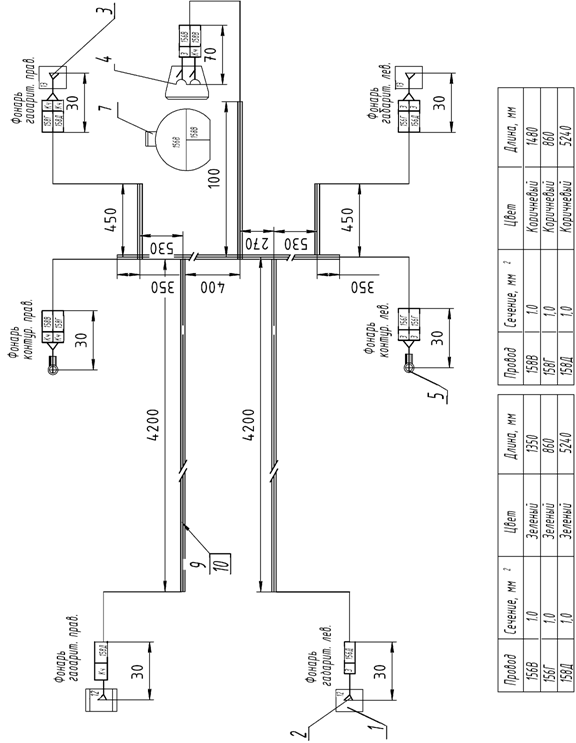

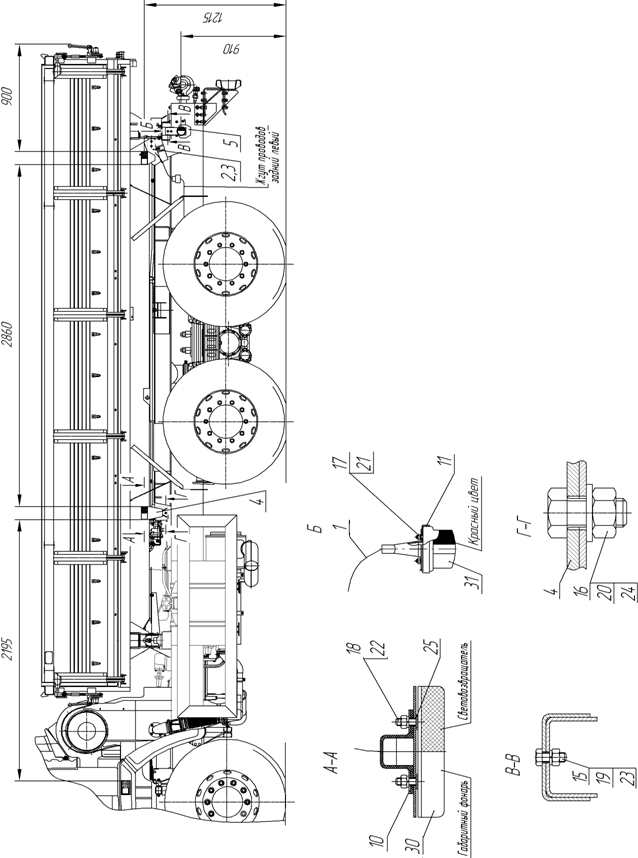

73-80 Пучок проводов габаритных фонарей
Wire bunch of marker lamps
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 5 | 4 | Чехол защитный | Protective cover |
2 | 45 7 | 2 | Гнездо 02-6,3-12 ОСТ 37.003.032-88 | Socket 02-6,3-12 ОСТ 37.003.032-88 |
3 | 45 7 | 2 | Гнездо 03-6,3-12 ОСТ 37.003.032-88 | Socket 03-6,3-12 ОСТ 37.003.032-88 |
4 | 45 7 | 2 | Гнездо 03-2,8-11 ОСТ 37.003.032-88 | Socket 03-2,8-11 ОСТ 37.003.032-88 |
5 | 457 | 2 | Наконечник d 4,2 ОСТ 37.003.040-81 | Wire tag d 4,2 ОСТ 37.003.040-81 |
7 | 45 7 | 1 | Соединитель СЦ 5.601.203 | Connector СЦ 5.601.203 |
9 | 35 5 | - | Провод ТУ16.К ПВА-1,0 | Wire ТУ16.К ПВА-1,0 |
10 | - | - | Труба гофрированная ТГА-СП-9 ТУ | Corrugated pipe ТГА-СП-9 ТУ |
1-2
2-2

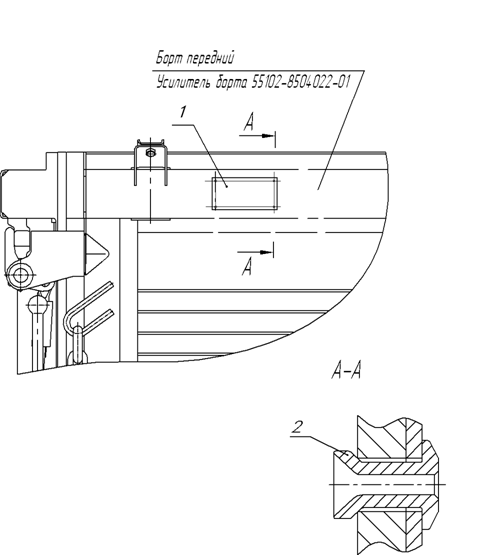

05 Установка заводской таблички
Plant plate installation
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 10-02 | 1 | Табличка заводская | Plant plate |
2 | 1/28392/90 | 4 | Заклепка односторонняя 3,3х13 (комплект) | One-sided rivet 3,3х13 (complete set) |
02 Установка противооткатных упоров

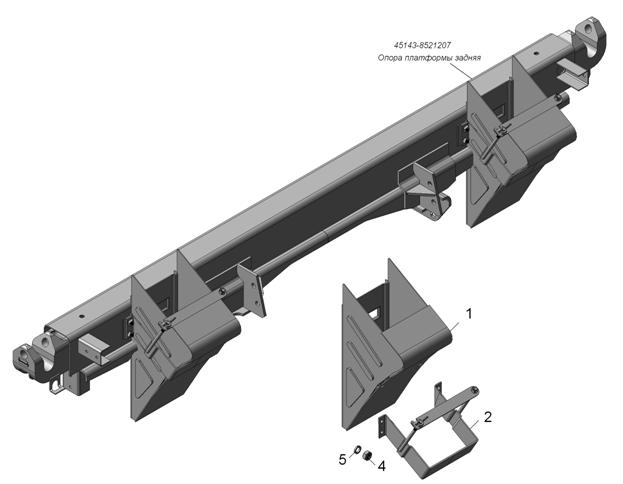

Installation of anti-recoil stops
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 0 | 2 | Упор противооткатный | Anti-recoil stop |
2 | 0 | 2 | Держатель | Holder |
4 | 1/61008/11 | 8 | Гайка М8-6Н | Nut М8-6Н |
5 | 1/05166/73 | 8 | Шайба пружинная 8 | Spring washer 8 |
0 Держатель

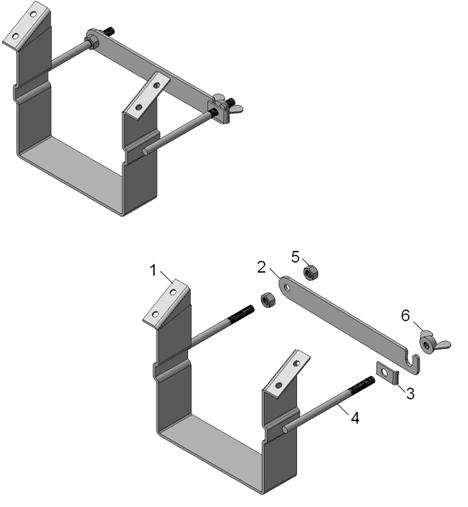

Holder
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 1 | 1 | Держатель противооткатного упора | Anti-recoil stop holder |
2 | 5 | 1 | Пластина запорная | Locking plate |
3 | 7 | 1 | Шайба запорная | Locking washer |
4 | 9 | 2 | Шпилька | Stud |
5 | 1/21647/11 | 2 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
6 | 862102 | 1 | Гайка-барашек | Thumb nut |
01 Установка коробки отбора мощности с насосом

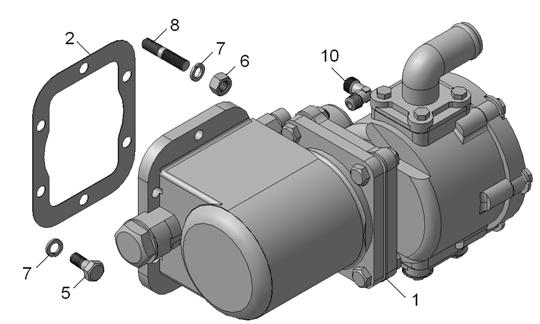

Installation of power takeoff box with pump
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 05 | 1 | Коробка отбора мощности с насосом | Power takeoff box with pump |
3 | 8 | 1 | Прокладка | Gasket |
5 | 1/59707/21 | 4 | Болт М10х1,25-6gх25 | Bolt M10x1,25-6gx25 |
6 | 1/21647/11 | 2 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
7 | 1/05168/70 | 6 | Шайба пружинная 10 | Spring washer 10 |
8 | 1/34495/21 | 2 | Шпилька М10х1,25х25 | Stud M10x1,25x25 |
10 | 864822 | 1 | Угольник ввертной 1-8 ГОСТ 9115-67 | Screwing angle bar 1-8 ГОСТ 9115-67 |
|
