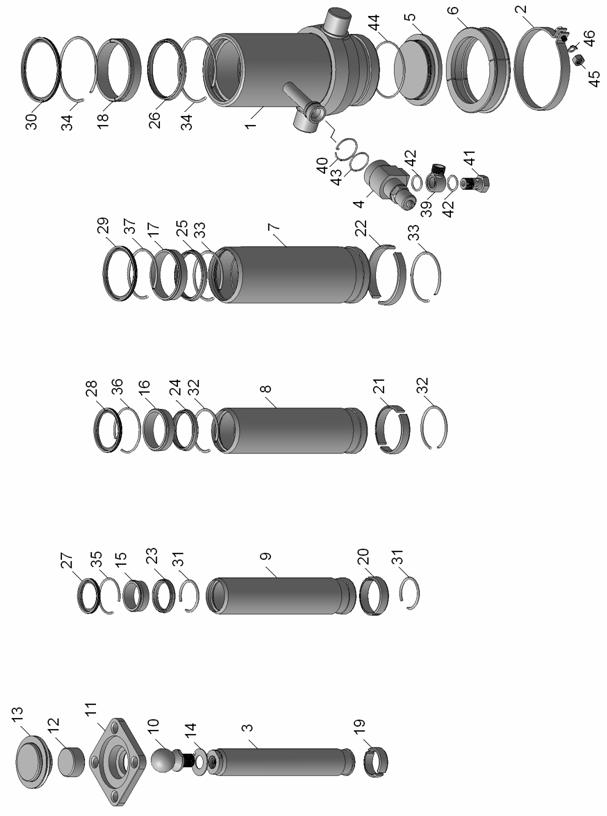

Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
38 | 6 | 1 | Пробка транспортная (см.) | Transport plug (see) |
39 | Э16 | 1 | Штуцер угловой | Angle union |
40 | ОГК 67-02.002 | 1 | Штифт | Pin |
41 | Э18.8618018 | 1 | Болт приварной | Welded bolt |
42 | - | 2 | Кольцо 2-2 | Ring 2-2 |
43 | - | 1 | Кольцо 2-2 | Ring 2-2 |
44 | - | 1 | Кольцо 2-2 | Ring 2-2 |
45 | - | 1 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
46 | 870851-П29 | 1 | Шайба замковая d10 | Lock washer d10 |
2-3
3-3

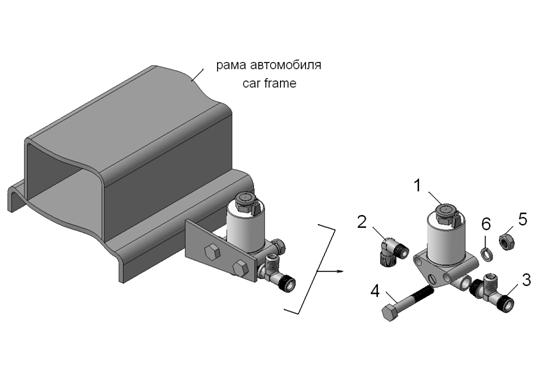

12-10 Установка электропневмоклапана
Electro-pneumatic valve installation
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | КЭМ.10 | 1 | Электропневмоклапан | Electro-pneumatic valve |
2 | 1 | Угольник 8 ОСТ 37.001.303-85 | Angle piece 8 ОСТ 37.001.303-85 | |
3 | 1 | Тройник 8 ОСТ 37.001.306-85 | T-joint 8 ОСТ 37.001.306-85 | |
4 | 1/60446/21 | 2 | Болт М8-6gх50 | Bolt М8-6gх50 |
4 | 1/61008/11 | 2 | Гайка М8-6Н | Nut М8-6Н |
5 | 1/05166/70 | 2 | Шайба пружинная 8 | Spring washer 8 |

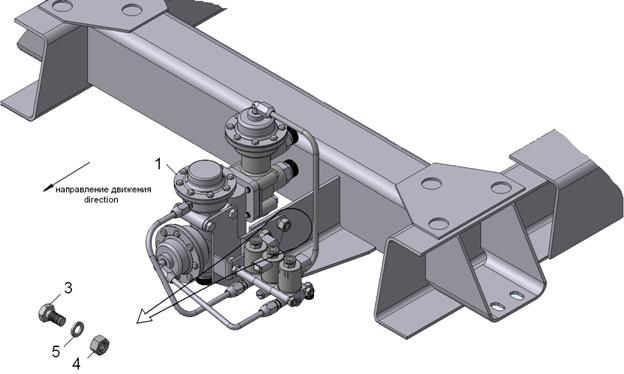

01-20 Установка блока управления
Control unit installation
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 03-20 | 1 | Блок управления | Control unit |
3 | 1/59705/21 | 3 | Болт М10х1,25-6gх20 | Bolt M10x1,25-6gx20 |
4 | 1/21647/11 | 3 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
5 | 1/05168/70 | 3 | Шайба пружинная 10 | Spring washer 10 |
03-20 Блок управления
Control unit
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | БЭК 37.000-02 | 1 | Блок электромагнитных клапанов | Electromagnetic valve unit |
2 | 182.8607005 | 1 | Блок гидрораспределителей | Покупной? Valve unit |
3 | БЭК 37.010 | 1 | Кронштейн | Bracket |
4 | БЭК 37.020 | 1 | Трубка подвода воздуха | Air intake pipe |
5 | БЭК 37.030 | 1 | Трубка подвода воздуха | Air intake pipe |
6 | 30-10 | 1 | Трубка подвода воздуха | Air intake pipe |
7 | 45 9 | 3 | Штуцер 8 ОСТ 37.001.301-85 | Union 8 ОСТ 37.001.301-85 |
8 | 45 9 | 4 | Угольник 8 ОСТ 37.001.3023-85 | Angle piece 8 ОСТ 37.001.3023-85 |
9 | 1/60446/21 | 3 | Болт М8-6gх70 | Bolt М8-6gх70 |
10 | 1/61008/11 | 5 | Гайка М8-6Н | Nut М8-6Н |
11 | 1/05166/70 | 5 | Шайба пружинная 8 | Spring washer 8 |

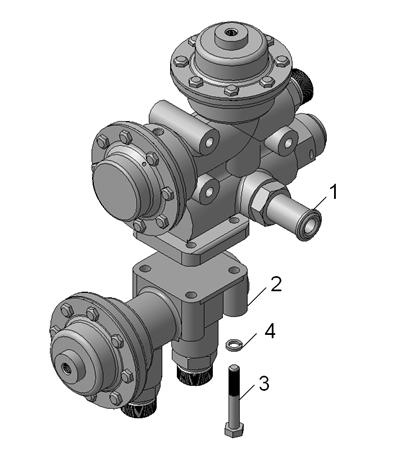

Блок гидрораспределителей
Valve unit
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 0 | 1 | Кран управления | Control valve |
2 | 182. | 1 | Гидрораспределитель прицепа | Trailer hydraulic valve |
3 | 1/60443/21 | 4 | Болт М8-6gх55 | Bolt М8-6gх55 |
4 | 1/05166/77 | 4 | Шайба пружинная 8 | Spring washer 8 |
|
