Обозначение Designation | 1 | 2 | 3 | Наименование | Description | Применяемость Applicability |
41 | 1 | 1 | 1 | Труба высокого давления | High pressure pipe | 03СПГ |
43 | 1 | 1 | 1 | Труба высокого давления | High pressure pipe | 03СПГ |
70 | 1 | 1 | 1 | Труба высокого давления | High pressure pipe | 03СПГ |
20-10 | 1 | 1 | 1 | Установка кронштейна 30-10 | Bracket installation 30-10 | 03СПГ |
05-10 | 1 | 1 | 1 | Механизм ограничения подъема платформы | Platform lift limit device | 01 |
10 | 2 | 2 | 2 | Канат ограничения | Limit rope | 60 |
0 | 1 | 1 | 1 | Клапан ограничительный | Limiting valve | 05-10 |
5-5
Сборочные единицы и детали
Parts and assembly units
14
10-15 Автомобиль-самосвал КАМАЗ-45143
11-15 Dump truck
12-15
Поз. | Обозначение Designation | Кол-во Oty | Наименование | Description | ||
Pos. | ||||||
10 | 11 | 12 | ||||
1 | 31-15 | 1 | 1 | 1 | Шасси | Chassis |
4 | 01-80 | 1 | 1 | 1 | Установка боковых габаритных фонарей | Installation of side marker lamps |
5 | 05 | 1 | 1 | 1 | Установка заводской таблички | Plant plate installation |
6 | 02 | 1 | 1 | 1 | Установка противооткатных Упоров | Installation of anti-recoil stops |
9 | 02 | 1 | 1 | 1 | Установка платформы | Platform installation |
10 | 12-40 | - | - | 1 | Установка надставных бортов | Installation of extension sides |
11 | 12-30 | - | 1 | - | Установка дополнительных Бортов | Installation of additional sides |
12 | 32 | 1 | 1 | 1 | Установка запоров | Lock installation |
13 | 50 | 1 | 1 | 1 | Установка упора | Stop installation |
14 | 54-10 | 1 | 1 | 1 | Установка торсионов | Torsion installation |
15 | 60 | 1 | 1 | 1 | Установка канатов | Rope installation |
17 | 03СПГ | 1 | 1 | 1 | Устройство опрокидывающее платформы | Platform tipper |
18 | 64 | 1 | 1 | 1 | Установка надрамника, опор и платформы (см. 64) | Installation of overframe, stops and platform (see64 ) |
1-3

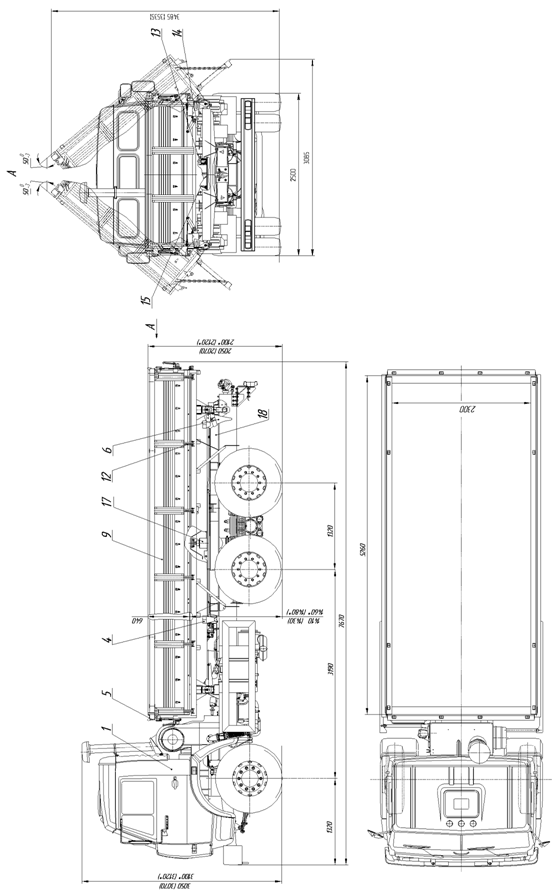

Рисунок 1 - Автомобиль-самосвал КАМАЗ010-15 Figure 1 – Dump truck KAMAZ010-15 |
2-3

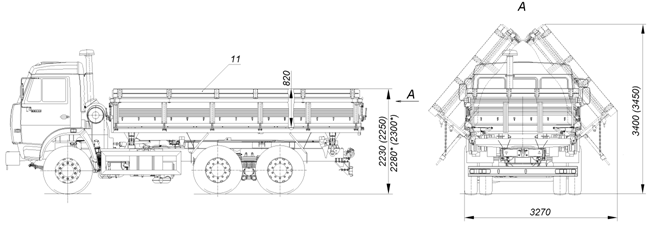

Рисунок 2 - Автомобиль-самосвал КАМАЗ011-15
Figure 2 – Dump truck KAMAZ

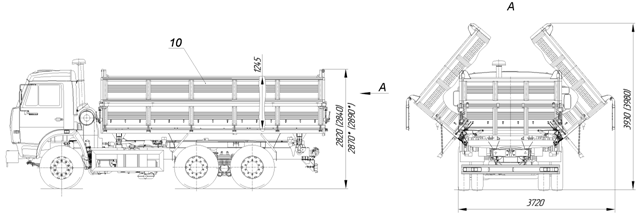

Рисунок 3 - Автомобиль-самосвал КАМАЗ012-15
Figure 3 – Dump truck KAMAZ012-15
3-3
01-80 Установка боковых габаритных фонарей
Installation of side marker lamps
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Oty | ||
1 | 73-80 | 1 | Пучок проводов габаритных фонарей | Wire bunch of marker lamps |
2 | 30-80 | 1 | Кронштейн бокового фонаря правый | Side lamp bracket rh |
3 | 31-80 | 1 | Кронштейн бокового габаритного фонаря левый | Side marker lamp bracket lh |
4 | 70-80 | 2 | Кронштейн бокового габаритного фонаря | Side marker lamp bracket |
5 | 40-80 | 2 | Кронштейн заднего контурного фонаря | Rear contour lamp bracket |
10 | 16 | 4 | Накладка | Plate |
11 | 21 | 2 | Чехол контурного фонаря | Contour lamp cover |
12 | 93 | 9 | Скоба | Clamp |
13 | 5 | 15 | Хомут | Clip |
15 | 1/60434/21 | 8 | Болт М8-6gх20 | Bolt М8-6gх20 |
16 | 1/55403/21 | 6 | Болт М12х1,25-6gх25 | Bolt М12х1,25-6gх25 |
17 | 1/58964/11 | 4 | Гайка ЕМ5-6Н | Nut ЕМ5-6Н |
18 | 1/58962/11 | 8 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
19 | 1/61008/11 | 8 | Гайка ЕМ8-6Н | Nut ЕМ8-6Н |
20 | 1/61015/11 | 6 | Гайка ЕМ12-6Н | Nut ЕМ12-6Н |
21 | 1/11954/70 | 4 | Шайба пружинная 5 | Spring washer 5 |
22 | 1/05164/70 | 8 | Шайба пружинная 6 | Spring washer 6 |
23 | 1/05166/70 | 8 | Шайба пружинная 8 | Spring washer 8 |
24 | 1/05170/70 | 6 | Шайба пружинная 12 | Spring washer 12 |
25 | 1/6154/71 | 8 | Шайба зубчатая 6 | Toothed washer 6 |
30 | 4 | Фонарь боковой габаритный 431.3731В) маркерный | Side marker lamp 431.3731В) | |
31 | 2 | Фонарь контурный задний 381.3731 | Rear contour lamp 381.3731 |
1-3
|
