2-2

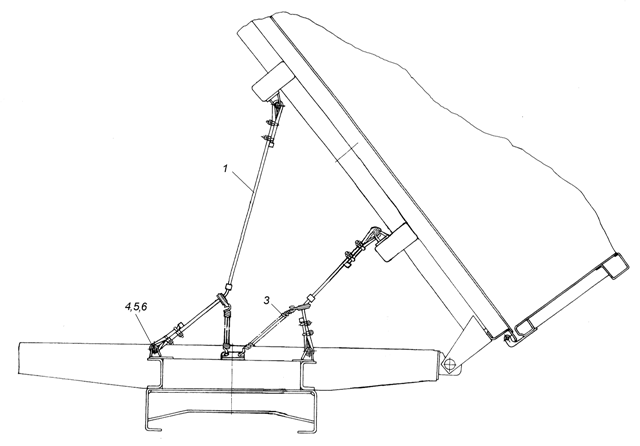

60 Установка канатов

Rope installation

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

10

2

Канат ограничения

Limit rope

3

1

2

Пружина

Spring

4

50

4

Палец

Pin

5

1/05204/01

8

Шайба плоская 20х35

Flat washer 20х35

6

1/07985/01

8

Шплинт разводной 6х40

Cotter-pin 6х40

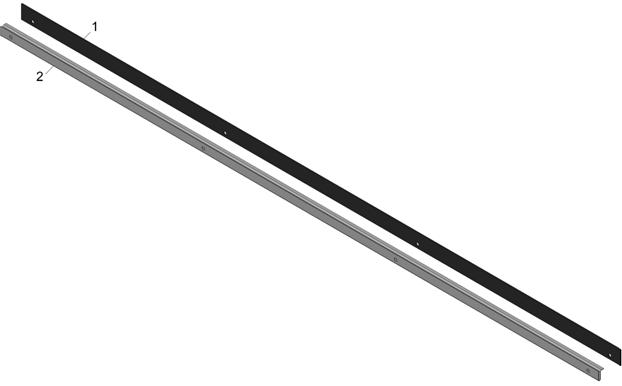

03-10 Уплотнитель горизонтальный бокового борта

Side horizontal sealing

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

05-10

1

Уплотнитель горизонтальный

Horizontal sealing

2

05-10

1

Обойма уплотнительная

горизонтальная

Horizontal sealing yoke

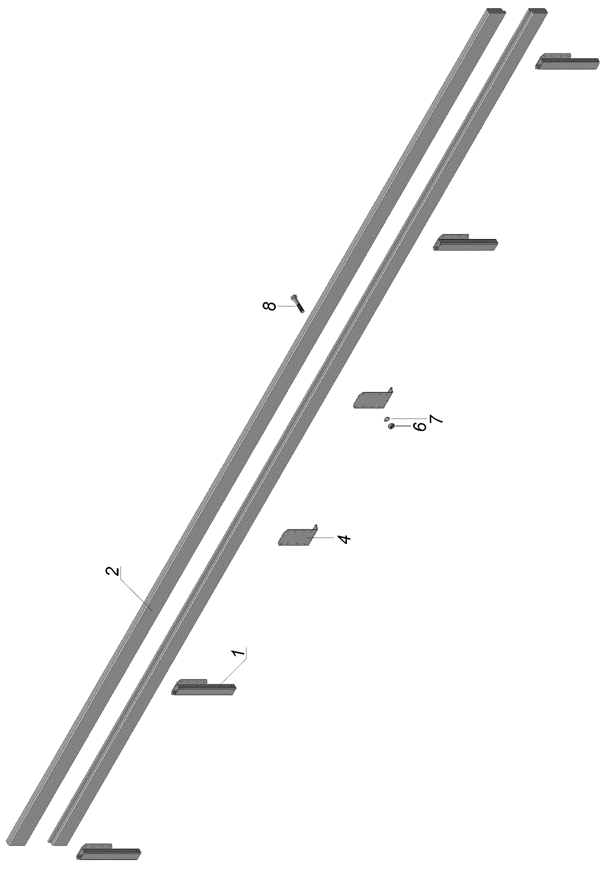

10-10 Борт дополнительный боковой

Additional side

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

21-10

4

Стойка

Pillar

2

12

2

Доска дополнительного бокового

борта (доп. замена на поз. 3)

Additional side plank

3

13

1

Доска дополнительного борта

(взамен поз. 2)

Additional side plank

4

18

2

Упор дополнительного бокового

борта

Additional side stop

6

1/61008/11

48

36*

Гайка М8-6Н

Nut М8-6Н

7

1/05166/70

48

36*

Шайба пружинная 8

Spring washer 8

8

1/60441/21

48

36*

Болт М8-6gx45

Bolt М8-6gx45

* количество деталей при использовании позиции 3

number of parts when using position 3

1-2

2-2

10-10 Борт дополнительный передний

Front additional side

Поз.

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

10-10

2

Стойка с ушком

Pillar with eye

2

20-10

2

Стойка

Pillar

4

14

2

Доска дополнительного переднего

борта (доп. замена на поз. 5)

Front additional side plank

5

15

1

Доска переднего борта

(взамен поз. 4)

Front side plank

6

1/60441/21

32

24*

Болт М8-6gx45

Bolt М8-6gx45

7

1/61008/11

32

24*

Гайка М8-6Н

Nut М8-6Н

8

1/05166/70

32

24*

Шайба пружинная 8

Spring washer 8

* количество деталей при использовании позиции 5

НЕ нашли? Не то? Что вы ищете?

number of parts when using position 5

03 СПГ Опрокидывающее устройство

Tipper

Поз

Обозначение

Кол-во

Наименование

Description

Pos.

Designation

Oty

1

01

1

Установка коробки отбора мощности с насосом

Installation of power takeoff box with pump

2

01

1

Установка гидроцилиндра

Hydraulic cylinder installation

3

01

1

Установка бака масляного

Oil tank installation

4

01-20

1

Установка блока управления

Control unit installation

5

12-10

1

Установка электроклапана

Electric valve installation

6

20-10

1

Установка кронштейна 30-10

Bracket installation30-10

7

20

1

Трубка подвода воздуха

Air intake pipe

8

25

1

Трубка подвода воздуха

Air intake pipe

9

30

1

Трубка подвода воздуха

Air intake pipe

10

0-01

1

Рукав высокого давления

High pressure hose

11

90

2

Рукав высокого давления

High pressure hose

12

35

1

Труба высокого давления

High pressure pipe

13

35-10

1

Труба высокого давления

High pressure pipe

14

70

1

Труба высокого давления

High pressure pipe

15

41

1

Труба высокого давления

High pressure pipe

16

43

1

Труба высокого давления

High pressure pipe

17

52

1

Труба низкого давления

Low pressure pipe

18

30-20

1

Труба низкого давления

Low pressure pipe

19

6

1

Рукав (L=80мм)

Hose (L=80mm)

20

7

3

Рукав (L=210мм)

Hose (L=210mm)

21

9

1

Рукав (L=170мм)

Hose (L=170mm)

22

18.8609260

1

Заглушка

Plug

23

18.8609228

1

Скоба

Clamp

24

864919

1

Тройник проходной

T-joint

25

1/59707/21

3

Болт М10х1,25-6gх25

Bolt М10х1,25-6gх25

26

1/21647/11

4

Гайка М10х1,25-6Н

Nut М10х1,25-6Н

27

1/05168/70

4

Шайба пружинная 10

Spring washer 10

28

СБИТ 305419.004-20

4

Хомут стяжной (35-50)х13

СБИТ 305419.003ТУ

Допускается замена на поз.29

Tension shackle (35-50)х13

СБИТ 305419.003ТУ

Replacement is supposed on pos. 29

29

TORRO 32-50/12-C7W1

4

Хомут с червячной резьбой DIN 3017 взамен поз 28

Worm thread clip DIN 3017

Instead of pos. 28

30

СБИТ 305419.003-21

6

Хомут стяжной (20-35)х9 СБИТ 305419.003ТУ допускается замена на поз 31

Tension shackle(20-35)х9 СБИТ 305419.003ТУ Replacement is supposed on pos. 31

31

TORRO 25-40/12-C7W1

6

Хомут с червячной резьбой DIN 3017 взамен поз 30

Worm thread clip DIN 3017

Instead of pos. 30

32

Н.036.57.100

1

Корпус запорного устройства

левый

Lock device housing l. h.

1-2
