Контрольные вопросы

1.Как вы понимаете смысл слова «организация»? Какие элементы ее составляют?

2.Как составить организационный план?

3.В каком документе регламентирован порядок внедрения высокоэффективных организационных решений?

4.Какова актуальность СНиП 3.01.01-85?

5.Как вы понимаете единую систему подготовки строительного производства?

6.Каковы основные направления подготовки строительного производства?

7.Для каких целей и как осуществляется разработка ПОР?

8.Какие задачи включает организационно-технологическая подготовка?

9.Кто участвует в ПОС?

10.Каково назначение ПОС и ППР?

11.Какие документы содержат ПОС?

12.Какие документы включены в ППР?

13.Какие дополнительные документы включают в состав ПОС для особо сложных объектов?

14.Из каких документов состоит проект для несложных объектов производства работ?

15.Какие варианты оптимизации срока строительства объекта при организации неритмичных потоков вы знаете?

Дополнительная литература

1.Строительство в Германии.-М.:Стройиздат,1996.

2., , и др. Управление проектами.-СПб.: «Два Три»,1993, 443 с.

3., , Количественная оценка качества строительства зданий и сооружений/Стандарты качества,1999, № 2, С.45-47.

4., и др. Схемы операционного контроля качества строительных, ремонтно-строительных и монтажных работ.-СПб.:Изд-во КN,1999, 211 с.

5.Справочник строителя/, .-М.:Изд-во АСВ,1996, 340 с.

ТЕМА 7. РАБОТЫ, СВЯЗАННЫЕ С ПОВЫШЕННОЙ ОПАСНОСТЬЮ ПРОИЗВОДСТВА И ОБЪЕКТОВ

7.1. Описание работ повышенной опасности

К работам повышенной опасности относятся работы, при выполнении которых имеется или может возникнуть производственная опасность вне связи с характером выполняемой работы. При производстве указанных работ, кроме обычных мер безопасности необходимо выполнение дополнительных мероприятий, разрабатываемых отдельно для каждой конкретной производственной операции.

Работы повышенной опасности следует выполнять только при наличии наряда-допуска и после проведения целевого инструктажа непосредственно на рабочем месте.

В каждой организации на основе Примерного перечня работ повышенной опасности с учетом конкретных условий и особенностей технологии должен быть составлен и утвержден руководителем организации (главным инженером, техническим директором и т. п.) свой перечень работ повышенной опасности.

Перед выполнением работ на территории действующего предприятия (цеха, объекты производства и т. п.) заказчик и подрядчик обязаны оформить акт-допуск.

Ответственность за выполнение мероприятий, обеспечивающих безопасность работ и предусмотренных актом-допуском, несут руководители организации и действующего предприятия. Руководитель действующего предприятия несет ответственность за возникновение производственной опасности, не связанной с характером работ, выполняемых подрядчиком (допуск в опасную зону, подача напряжения, горячей воды, пара, газов и т. д.). Руководитель подрядной организации отвечает за организацию и безопасное производство выполняемой им работы.

При организации работы (размещении участков работ, рабочих мест, проездов для строительных машин и транспортных средств, проходов, санитарно-бытовых помещений и т. п.) следует установить опасные для людей зоны, в пределах которых постоянно действуют или могут возникнуть опасные и вредные производственные факторы.

К зонам постоянно действующих опасных производственных фактов должны быть отнесены рабочие места, проходы и проезды к ним, находящиеся:

-  вблизи неизолированных токоведущих частей электроустановок;

-  ближе 2 м от не огражденных перепадов по высоте н 1.3 м и более;

-  в местах, где содержатся вредные или опасные вещества в концентрациях выше предельно допустимых или присутствуют опасные и вредные физические факторы с параметрами выше предельно допустимых уровней.

К зонам потенциально опасных производственных факторов следует относить не огражденные и не защищенные:

-  участки территории вблизи строящегося здания (сооружения);

-  этажи (ярусы) зданий и сооружений одной захватке, над которыми производятся работы (монтаж, демонтаж, ремонт конструкций или технологического оборудования и т. п.);

-  зоны перемещения машин, механизмов, технологического оборудования или их частей, узлов, деталей, рабочих органов;

-  зоны, над которыми происходит перемещение грузов грузоподъемными кранами;

-  зоны расположения оборудования с ядовитыми, агрессивными, легковоспламеняющимися, радиоактивными, взрывчатыми и т. п. опасными веществами, а также иные зоны, где персонал подрядчика может попасть под воздействие опасных и вредных факторов.

До начала работ в опасных зонах следует осуществлять организационно-технические мероприятия, обеспечивающие безопасность работающих, а работы выполнять только по наряду-допуску.

Во избежание доступа лиц, н связанных с выполнением работ в опасных зонах, до начала работы необходимо устанавливать защитные или сигнальные ограждения в соответствии с требованиями ГОСТ «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия».

Порядок установки ограждений при выполнении работ на территории действующего предприятия определяется актом-допуском.

Выполнение работ в опасных зонах допускается только при наличии проекта производства работ (ППР) или технологических карт (ТК), содержащих конкретные решения по защите работающих от воздействия опасных и вредных производственных факторов.

7.2. Обязанности должностных лиц, организующих выполнение работ с повышенной опасностью

На работы с повышенной опасностью, в выполнении которых принимают участие несколько цехов и служб организации (на так называемые совмещенные работы), наряды-допуски должны выдаваться главным инженером (техническим директором) организации или по его распоряжению его заместителями или главными специалистами организации.

На работы с повышенной опасностью, выполняемые подрядными организациями, наряды-допуски должны выдаваться уполномоченными лицами подрядных организаций. Такие наряды-допуски должны быть подписаны соответствующим должностным лицом организации или цеха, где будут производиться эти работы.

На работы локального характера с повышенной опасностью выдача нарядов-допусков должна производиться руководителями подразделений и их заместителями, где должны производиться эти работы.

Ответственными за безопасность при выполнении работ по нарядам-допускам являются:

-  лицо выдающее наряд-допуск;

-  ответственный руководитель работ;

-  ответственный производитель работ (наблюдающий);

-  допускающий к работе;

-  члены бригады, выполняющие работу по наряду-допуску.

Перечень должностных лиц, имеющих право выдавать наряды-допуски на выполнение работ с повышенной опасностью, и лиц, которые могут назначаться Ответственными руководителями работ и Ответственными производителями работ, должны ежегодно обновляться и утверждаться главным инженером (технические директором) организации.

В крупной организации право утверждения списка лиц, могут быть Ответственными руководителями работ и Ответственными производителями работ, может быть делегировано распоряжением по организации начальникам цехов. Копии цеховых списков Ответственных руководителей работ и Ответственных производителей работ при выполнении работ по нарядам-допускам должны иметься у каждого начальника смены.

Лица, имеющие право выдачи нарядов-допусков, а также Ответственные руководители работ должны пройти обучение и проверку знаний по охране труда в соответствии с Постановлением Минтруда России от 12.10.94г. № 65, а при работах с объектами, подконтрольными органам Госгортехнадзора, также и в соответствии с постановлением Госгортехнадзора России от 19.05.93г. № 11.

Лица, выдающие наряды-допуски определяют необходимость производства работ и возможность безопасного их выполнения, отвечают за правильность и полноту указываемых в наряде-допуске мере безопасности.

Ответственный руководитель работ с повышенной опасностью должен установить объем работ, необходимые организационные и технические мероприятия, обеспечивающие при их выполнении безопасность работников, определить численный состав бригады и квалификацию лиц, включаемых в бригаду для выполнения данных работ, назначить Допускающего и Ответственного производителя работ.

Допускающий может назначаться из лиц руководящего состава подразделения, где выполняются эти работы. Допускающий должен осуществлять контроль за выполнением предусмотренных нарядом-допуском организационных, технических и других мероприятий и давать бригаде разрешение на допуск к выполнению работ с повышенной опасностью.

Ответственный производитель работ (Наблюдающий) может назначаться из числа лиц руководящего состава, а также бригадиров службы, выполняющий работы с повышенной опасностью, и он должен осуществлять руководство работой непосредственных исполнителей, вести надзор за соблюдением правил безопасности членами бригады, за правильным пользованием средствами индивидуальной защиты, за исправностью применяемого при работах инструмента, за наличием и рабочим состоянием ограждений, защитных и блокирующих устройств и т. д.

Ответственный руководитель работ с повышенной опасностью обязан:

-  провести инструктаж Ответственного производителя работ (Наблюдающего) и всех лиц, участвующих в выполнении данной работы по содержанию наряда-допуска;

-  проверить выполнение указанных в наряде-допуске мер безопасности и обеспечить контроль за соблюдением мер безопасности при ведении работ и после их окончания.

Лица, назначаемые Допускающими или Ответственными производителями работ, должны быть аттестованы на знание правил охраны труда и правил устройства и безопасной эксплуатации Госгортехнадзору объекту постоянно действующей Комиссией организации в объеме настоящего Положения и должностной инструкции.

Ответственный производитель работ (Наблюдающий), приняв объект (место) производства работ от Допускающего, отвечает за правильность выполнения необходимых при производстве работ мер безопасности, за полноту инструктажа членов бригады, за соблюдение при работах требований безопасности, за наличие и исправность инструмента, инвентаря, защитных средств, такелажных приспособлений, за сохранность установленных на месте работы ограждений, плакатов, запирающих устройств и др.

Ответственному производителю работ (Наблюдающему) запрещается совмещать надзор с выполнением какой-либо другой работы.

Ответственными производителями работ (Наблюдающими) могут назначаться работники цеха (участка) из числа ремонтного или оперативного персонала, хорошо знающие оборудование, на котором будут производиться работы, умеющие провести подробный инструктаж членам бригады, способные обеспечить надзор за их действиями во время производства работ, аттестованные и допущенные к этим работам в установленном порядке.

В исключительных случаях допускается совмещение одним лицом обязанностей двух лиц, если это лицо имеет право выполнять обязанности замещаемых лиц. При этом совмещение Ответственного производителя работ и Допускающего запрещается.

Члены бригады, выполняющие работы с повышенной опасностью, отвечают за выполнение полученных при допуске к работе инструктивных указаний, за правильность обращения с оборудованием, инструментами, материалами, за правильность использования предоставленных в их распоряжение средств защиты, за принятие в соответствии со своими возможностями мер к собственной безопасности и безопасности членов бригады, затрагиваемых его действиями или бездействием.

Ответственного производителя работ (Наблюдающего) при выполнении работ с повышенной опасностью по сменному графику следует назначать для каждой смены.

При выполнении в цехе (подразделении) совмещающих работ лицом, выдавшим наряд-допуск, может быть начальник цеха (подразделения) или руководитель подрядной организации, производящей работы.

Лицо, выдавшее наряд-допуск на совмещенные работы, должно дополнительно обеспечить согласование совмещенных работ по объемам, срокам и мерам безопасности с руководителем подразделения, где будут производиться эти работы.

Руководитель подразделения, в котором предполагается выполнение совмещенных работ, должен выделить зону для производства работ и обеспечить выполнение мероприятий по безопасности работников, определенных за ним нарядом-допуском.

При совмещенных работах руководитель подразделения совместно с Ответственным руководителем работ и Ответственным производителем работ должен организовать контроль и обеспечить выполнение мероприятий, определенных нарядом-допуском.

Спорные вопросы, возникающие при организации и при выполнении совмещенных работ, должны разрешаться руководителями организации, в подчинении которых находятся подразделения, связанные с производством совмещенных работ.

7.3. Порядок оформления нарядов-допусков

Наряд-допуск на выполнение работ с повышенной опасностью должен быть оформлении до начала производства этих работ.

Наряд-допуск следует оформлять в подразделении, где будут производиться работы с повышенной опасностью. Выдача наряда-допуска должна регистрироваться в специальном журнале.

Наряд-допуск может быть выдан на одну смену или на весь период выполнения работ при непрерывном характере их ведения с продлением для каждой смены и оформлен на одного Ответственного производителя работ (Наблюдающего) с одной бригадой. Продление наряда-допуска должен оформлять и осуществлять Допускающий к работе перед началом каждой смены.

Наряд-допуск должен выписываться в двух экземплярах и заполняться четкими записями чернилами. Исправлений текста не допускается.

При выполнении работ с повышенной опасностью силами двух и более бригад на одном объекте наряд-допуск должен выдаваться Ответственному производителю работ для каждой бригады за подписью одного лица. При оформлении нарядов-допусков должны быть разработаны мероприятия, обеспечивающие безопасность работающих с учетом совместного характера выполнения работ бригадами.

Производственные участки, технологические линии и т. п., на которых полностью прекращен производственный процесс, а также здания и сооружения, расположенные вне действующих подразделений организаций, выделенные для выполнения на них работ с повышенной опасностью силами подрядной организации или другого подразделения, должны быть для производства работ переданы им по акту. в этом случае оформление наряда-допуска и обеспечение безопасности работников возлагаются на администрацию, организующую работы с повышенной опасностью.

Если через объект, где предполагается выполнение работ с повышенной опасностью, проходят действующие токо, паро и газопроводы и т. п. или работают мостовые краны, то такой объект не может быть передан производителю работ по акту для производства на нем работ с повышенной опасностью.

Работы производимые вблизи действующих линий электропередачи и скрытых коммуникаций, должны быть предварительно согласованы с заинтересованными организациями, соответствующие документы (схемы коммуникаций и т. д.) должны прилагаться к наряду-допуску.

7.4. Производство работ с повышенной опасностью

Перед допуском членов бригады к выполнению работ с повышенной опасностью Ответственный производитель работ совместно с допускающим должны проверить выполнение предусмотренных нарядом-допуском технических и организационных мероприятий по подготовке места работы.

После проверки выполнения мероприятий разрешение на производство работ должно быть оформлено в наряде-допуске подписью Ответственного производителя работ.

При выполнении совмещенных работ разрешение на производство работ с повышенной опасностью должно быть оформлено в наряде-допуске подписями Ответственного руководителя работ, Ответственного производителя работ и руководителя подразделения, в котором выполняются совмещенные работы.

Если при проверке выполнения мероприятий у Допускающего или у Ответственного производителя работ возникнут сомнения или неясности в обеспечении безопасных условий производства работ для членов бригады, они должны потребовать разъяснений у Ответственного руководителя работ.

Допускающий при допуске членов бригады к работе обязан:

-  проверить по наряду-допуску фамилии Ответственного руководителя работ и Ответственного производителя работ, членов бригады и содержание порученной работы;

-  информировать членов бригады на основе учета рисков об условиях безопасности при проведении работ, учесть пригодность каждого работника к выполняемой работе (из условий безопасности и состояния здоровья), проверить знания обязанностей членов бригады при выполнении работ в составе бригады с соблюдением требований безопасности;

-  указать места отключения объекта от электрических, паровых, газовых и других источников питания, выделенную зону монтажа, ремонта и т. п.

После допуска членов бригады к работе один экземпляр наряда-допуска должен остаться у Ответственного производителя работ, второй - лица, выдавшего его.

С момента допуска членов бригады работе надзор за безопасным ведением работ должен осуществлять Ответственный производитель работ.

При выполнении работ с повышенной опасностью одной бригадой в разных помещениях Ответственный производитель работ должен находиться на том месте, где имеется наибольшая необходимость в надзоре за безопасным ведением работ.

При необходимости временного прекращения работ по указанию Ответственного руководителя работ Ответственный производитель работ должен удалить членов бригады с места работы и возвратить наряд-допуск Ответственному руководителю работ.

При перерыве в работе в течение рабочей смены (обеденный перерыв, перерыв по производственным причинам и др.) члены бригады должны быть удалены с места работы, наряд-допуск должен находиться у Ответственного производителя работ. Члены бригады после перерыва могут приступить к работе по разрешению Ответственного производителя работ.

После окончания рабочего дня рабочие места должны быть приведены в порядок, наряд-допуск должен быть сдан Ответственному руководителю работ или лицу, выдавшему наряд-допуск.

Работы должны прекращены, наряд-допуск изъят и возвращен лицу, выдавшему его, в следующих случаях:

-  при обнаружении несоответствия фактического состояния условий производства работ требованиями безопасности, предусмотренными нарядом-допуском;

-  при изменении объема и характера работ, вызвавших изменения условий выполнения работ;

-  при обнаружении Ответственным руководителем работ или другими лицами, осуществляющими контроль за состоянием охраны труда, нарушений работниками правил безопасности;

-  при изменении состава бригады.

К прерванным работам можно приступить только после устранения недостатков и получения наряда-допуска.

До закрытия наряда-допуска запрещается вводить в эксплуатацию объект, где выполнялись работы с повышенной опасностью.

Если при выполнении работ по наряду-допуску имели место аварии или несчастные случаи, этот наряд-допуск следует приобщать к материалам обследования причин и обстоятельств аварии или несчастного случая.

Лицо, выдавшее наряд-допуск, несет ответственность за весь комплекс вопросов производства работ: за правильность и полноту указанных в наряде-допуске мер безопасности, за отключение ремонтируемого участка от энергоносителей и трубопроводов с опасными для здоровья людей веществами, за соответствие квалификации исполнителей порученной работе, за их инструктаж и порядок допуска к работам и др.

Ответственный производитель работ несет ответственность за техническое руководство работами, за соблюдение мер безопасности, указанных в наряде-допуске, в проекте производства работ и в инструкциях по эксплуатации применяемого при работах оборудования.

При производстве работ повышенной опасности работники должны быть обеспечены средствами индивидуальной защиты в соответствии с отраслевыми нормами и ГОСТ 124011 с учетом воздействующих на них опасных и вредных производственных факторов.

7.5. Примерный перечень работ с повышенной опасностью

1.Земляные работы в зоне расположения подземных энергетических сетей, газо - и нефтепроводов и других аналогичных подземных коммуникаций и объектов.

2.Рытье котлованов, траншей глубиной более 1.5 м и производства работ в них.

3.Работы по разработке (обрушению) зданий и сооружений, а также по укреплению и восстановлению аварийных частей и элементов зданий и сооружений.

4.Строительные, монтажные, ремонтные и другие работы, выполняемые в условиях действующих производств одного подразделения организации силами другого подразделения или подрядной организацией при соприкосновении или наложении их производственных деятельностей – так называемые совмещенные работы.

5.Ремонтные, строительные и монтажные работы на высоте 2 м от пола без инвентарных лесов и подмостей.

6.Ремонт трубопроводов пара и горячей воды.

7.Работы по ремонту, окраске крыш, очистке крыш зданий от снега или пыли при отсутствии ограждений по их периметру.

8.Работы по подъему, спуску и перемещению тяжеловесных и крупногабаритных грузов при отсутствии машин соответствующей грузоподъемности.

9.Ремонт крупногабаритного оборудования высотой 2 м и более.

10.Ремонтные, строительные и монтажные работы, обслуживание светильников и другие виды работ, выполняемых с галерей мостовых кранов.

11.Работы по окраске грузоподъемных кранов и очистке их от пыли, снега и другие аналогичные работы.

12.Работы в замкнутых объемах, в ограниченных пространствах.

13.Ремонтные работы, обслуживание мостовых кранов, выполнение работ с выходом на крановые пути.

14.Электро- и газосварочные работы снаружи и внутри емкостей из-под горючих веществ, работы в закрытых резервуарах, в цистернах, в колодцах, в тоннелях, в ямах, в бегунах, в топках и дымоходах котлов, где возможно отравление и удушье, а также работы внутри горячих печей и т. п.

15.Работы по вскрытию сосудов и трубопроводов, работающих под давлением.

16.Работы по испытанию сосудов, работающих под давлением.

17.Работы по сливу легковоспламеняющихся жидкостей, кислот и щелочей из железнодорожных цистерн при отсутствии специально оборудованных сливных эстакад с механизированными средствами слива.

18.Работы по очистке и ремонту воздуховодов, фильтров и вентиляторов вытяжных систем вентиляции гальванических цехов, химических лабораторий, складов и других помещений, в которых хранятся сильнодействующие химические, радиоактивные и другие опасные вещества.

19.Работы по ремонту стационарных и переносных ацетиленовых генераторов.

20.Чистка и ремонт ванн и тиглей из-под цианистых соединений.

21.Ремонтные работы на кислородных или аммиачных компрессорных станциях, на кислородных или аммиачных трубопроводах.

22.Транспортировка сильнодействующих адов.

23.Уничтожение сильнодействующих ядов и отходов щелочных металлов.

24.Работы по обслуживанию электроустановок на кабельных или воздушных линиях электропередачи. Работы краном вблизи воздушных линий электропередачи.

25.Проведение газоопасных работ в газовом хозяйстве.

26.Проведение огневых работ в пожаро - и взрывоопасных помещениях.

27.Проведение ремонтных работ при эксплуатации теплоиспользующих установок, тепловых сетей и оборудования и др.

Приложение

Рекомендуемое

(ОСТ 108.001.27-85)

Составляется в двух экземплярах,

Исправления не допускаются

НАРЯД-ДОПУСК №________

на выполнение работ с повышенной опасностью

1.НАРЯД

1.1.Производителю работ ______________________________________

(должность, Фамилия, Имя, Отчество, название подразделения, организации)

и бригаде в составе _________ человек поручается произвести следующие работы_________________________________________________

(содержание, характеристика, место производства и объем работ)

1.2.При подготовке и выполнении работ обеспечить следующие мероприятия по охране и безопасности труда _________________________

1.3.Начать работы в________час.____мин. «___»__________________г.

1.4.Окончить работы в______час.____мин. «___»_________________г.

1.5.Наряд выдал Ответственный руководитель работ _______________

(должность, Фамилия, Имя, Отчество, подпись)

1.6.С условиями работы ознакомлены:

Ответственный производитель работ _____________________________

(подпись, Фамилия, Имя, Отчество)

Допускающий _____________________________

(подпись, Фамилия, Имя, Отчество)

«____»______________________г.

Контрольные вопросы

1.Какие работы относятся к повышенно-опасным?

2.Кто разрабатывает и утверждает на предприятии свой перечень работ повышенной опасности?

3.Какие территории в строительстве относятся к зонам потенциально опасным?

4.В каких случаях допускается выполнение работ в опасных зонах?

5.Кем выдаются наряды-допуски на работы с повышенной опасностью, если в них принимает участие несколько цехов и служб?

6.Кто выдает допуск на работы с повышенной опасностью, выполняемые подрядными организациями?

7.Кто выдает допуск на работы повышенной опасности локального характера?

8.Каковы обязанности Ответственного руководителя работ с повышенной опасностью?

9.Кто разрешает спорные вопросы, возникающие при выполнении совмещенных работ с повышенной опасностью?

10.В какие сроки должны быть оформлены наряд-допуски на выполнение работ с повышенной опасностью?

11.В каких случаях предусматривается согласование работ с повышенной опасностью с заинтересованными организациями?

12.В каких случаях допускается приступить к прерванным работам на опасных участках?

13.Каким отраслевым нормам должны соответствовать средства индивидуальной защиты?

14.Рытье котлованов, траншей глубиной 1.5 м и производство работ в них относятся к работам повышенной опасности?

15.Ремонт крупногабаритного оборудования высотой до 2 м, относится к работам повышенной опасности.

Дополнительная литература

1.Положение «Работы с повышенной опасностью. Организация проведения». ПОПТ РО 8 (Дата введения ).

2.Инструкция по организации и производству работ повышенной опасности. РД 34.03.234-97.

ТЕМА 8. СТРОИТЕЛЬСТВО В СТЕСНЕННЫХ УСЛОВИЯХ

При подготовке территории строительной площадки в стесненных условиях нередко возникает необходимость сноса старых строений или переноса линий связи и электропередач (ЛЭП), подземных коммуникаций и других сооружений, мешающих производству работ. Снос зданий и сооружений осуществляется разрешением механическим и взрывным способами или разборкой с использованием механизированного инструмента и оборудования. Перенос ЛЭП и других коммуникаций осуществляется в соответствии с ППР по согласованию и под наблюдением соответствующих организаций.

8.1. Временное крепление стенок выемок, защита откосов и уплотнение грунтов

При устройстве котлованов и траншей в стесненных условиях городской застройки, на территории действующих предприятий и в других случаях, когда не представляется возможным разрабатывать выемку с откосами, ее устраивают с вертикальными стенками.

В зависимости от вида и состояния грунта СНиП устанавливает допустимую глубину выемок с вертикальными стенками для песчаных грунтов 1 м и для глинистых до 1,5 м. При большей глубине возникает необходимость временного крепления вертикальных стенок, чтобы избежать их обрушения.

Устройство крепления вертикальных стенок выемок требует значительных трудозатрат и усложняет как разработку грунта, так и выполнение строительно-монтажных работ в траншее или котловане, поэтому устройство выемки с вертикальными стенками, способ и тип крепления должны иметь технико-экономическое обоснование и применяться, когда невозможно выполнить откосы или прокладку подземных коммуникаций другими способами.

Выемки, разрабатываемые в сложных гидрогеологических условиях, крепят сплошным ограждением из деревянного или металлического шпунта, который забивают по периметру выемки до начала разработки грунта.

В зависимости от условий производства работ и назначения выемки применяют различные типы крепления стенок. Крепление распорного (горизонтально-рамного) типа наиболее простое в исполнении и применяется, как правило, при устройстве траншей глубиной до 4 м в сухих или незначительной влажности грунтах.

Крепление консольного типа состоит из стоек - свай, защемленных нижней частью в грунте на 2-3,5 м глубже дна выемки. Они служат опорами для щитов (досок, брусьев), непосредственно воспринимающих давление грунта. Крепление консольного типа целесообразно при глубине выемки до 5 м.

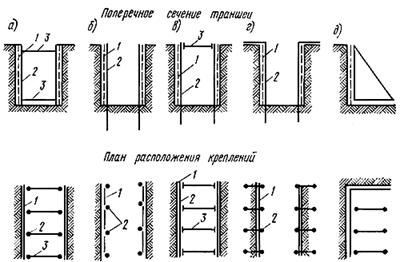

Рис.15 - Схемы крепления вертикальных стенок выемок

а - стоечно-распорное; б - консольное; в - консольно-распорное; г - анкерное; д - подкосное; 1 - щиты (доски); 2 - стойка; 3 - распорка

В траншеях значительной глубины используют консольно-распорное крепление, отличающееся от консольного тем, что между стойками перпендикулярно оси траншеи устанавливаются распорки. В результате снижается изгибающий момент, воспринимаемый стойкой.

Для крепления стенок глубоких котлованов и траншей большой ширины, когда установка распорок затруднена, устраивают консольно-анкерное крепление.

При отрывке котлованов может применяться подкосное крепление вертикальных стенок. Оно состоит из щитов или досок, прижатых к грунту стойками, установленными на дно котлована и раскрепленными подкосами и упорами. Использование этого крепления ограниченно, так как подкосы и упоры, расположенные в котловане, мешают производству работ.

Крепление вертикальных стенок траншей глубиной до 3 м следует выполнять из индустриальных конструкций. В практике строительства инженерных коммуникаций используются трубчатые распорные, шарнирно-винтовые, объемные крепления и др. В состав их входят инвентарные деревянные щиты, металлические стойки и телескопические распорки, позволяющие легко изменять габариты крепления в зависимости от размеров траншей. Объемное крепление представляет собой пространственную конструкцию, предварительно полностью собранную и устанавливаемую краном в траншею. Оно может по мере надобности переставляться по фронту работ. Индустриальные конструкции крепления имеют небольшую массу и малую трудоемкость при монтаже и демонтаже.

Тип крепления вертикальных стенок выемок определяется проектом производства работ на основе анализа технико-экономических показателей вариантов. Крепление должно быть индустриальным, надежно обеспечивать безопасность производства работ, не стеснять рабочее место, выполняться с минимальными материалоемкостью и трудозатратами.

Защита откосов постоянных выемок и насыпей от размыва поверхностным стоком атмосферных осадков осуществляется тщательной планировкой поверхности откосов с последующим их укреплением.

Укрепление откосов может производиться сплошной укладкой дерна, или укладкой его в клетку, т. е. пересекающимися полосами, промежутки между ними засыпают растительным грунтом с посевом многолетних трав. В местах концентрации стока (сопряжение насыпи с мостами, путепроводами и т. д.) откосы могут защищаться бетонными или железобетонными плитами и устройством водоотводных лотков.

Необходимость уплотнения грунтов возникает при возведении постоянных земляных сооружений, планировке площадок, обратной засыпке траншей и пазух котлованов, подсыпке под полы промышленных зданий и т. д.

В результате уплотнения грунта увеличиваются его плотность, модуль деформации, сопротивление сдвигу, водонепроницаемость и существенно уменьшаются осадки грунта в процессе эксплуатации сооружений.

Уплотнение грунта производится послойно механизированным способом. Толщина слоя зависит от вида грунта и типа грунтоуплотняющих средств. Наиболее эффективно уплотнять связные грунты укаткой и трамбованием, а несвязные - вибрационным и комбинированным воздействием (виброукаткой, вибротрамбованием и т. д.).

Укатку производят катками с гладкими вальцами, кулачковыми и пневмоколесными катками. Прицепные, полуприцепные и самоходные пневмоколесные катки широко используются для уплотнения различных грунтов слоями небольшой толщины (до 0,6 м).

Для уплотнения трамбованием используют трамбующие плиты, подвешенные к стреле экскаватора, различные трамбующие машины и механические трамбовки. Этим способом уплотняют, как правило, связные грунты. Уплотнение достигается многократными ударами трамбующей плиты или башмака по слою отсыпанного грунта. Трамбующие плиты и машины используют для уплотнения грунта в насыпях при максимальной толщине слоя до 0,8-1,5 м. Механическими трамбовками уплотняют грунт толщиной слоя до 0,5 м в непосредственной близи подземных коммуникаций и конструкций, в труднодоступных местах и стесненных условиях при обратной засыпке пазух, подсыпке под полы и т. д. Самоходные вибротрамбовки могут уплотнять как связные, так и несвязные грунты.

Вибрационным способом целесообразно уплотнять несвязные грунты, в которых вибрация вызывает резкое снижение сил внутреннего трения между частицами грунта.

Для уплотнения грунтов этим способом применяют виброплиты прицепные, самопередвигающиеся и подвесные. Толщина уплотняемого слоя от 0,6 до 2,0 м в зависимости от массы виброплиты, частоты и амплитуды колебаний.

С целью повышения эффективности уплотнения грунтов используют комбинированные воздействия: укатки и вибрации (виброкатки), удара и вибрации (вибротрамбовки) или увлажнения и вибрации для глубинного уплотнения (гидровибрационные установки).

Интенсивность процесса и степень уплотнения грунтов в значительной мере зависят от его влажности. Оптимальная влажность грунта - это влажность, при которой максимальная плотность грунта достигается с наименьшими энергозатратами. Она составляет для несвязных грунтов 8-12% и для связных - 19-23%.

В процессе производства работ контролируют степень уплотнения грунта. Контроль плотности может осуществляться определением объемной массы грунта в пробах, взятых из возводимой насыпи, плотномерами, погруженными в грунт, и другими приборами с использованием радиоизлучений, ультразвука и др.

8.2. Методы подводки новых фундаментов

Подводку новых фундаментов осуществляют в случае необходимости разработки грунта ниже подошвы существующих фундаментов или замены фундамента. В практике применяются следующие методы:

передача нагрузки от здания на временные опоры. При больших нагрузках в качестве поддерживающих конструкций применяют горизонтальные балки чаще всего из металлического проката. Нагрузку на балки передают с помощью домкратов и реже - клиньев. Особо обращается внимание на устройство надежных опор под выносные балки. Для тяжелых сооружений вместо опор из брусьев могут применяться опоры из бетона, а также сваи;

пересадка фундамента на сваи. Для этого через существующий фундамент бурят наклонные скважины диаметром 10+20 см с последующим заполнением бетонной смесью и с трамбованием. Можно также вдавливать сваи отдельными звеньями, используя существующий фундамент в качестве упора для домкрата;

подводка под ленточные фундаменты столбов шириной 1+2 м производится в определенной последовательности, с тем, чтобы обеспечить минимальное ослабление фундаментов в период производства работ. В подведенных столбах под подошвой существующего фундамента оставляются ниши для установки гидравлического домкрата. Домкратом обжигается грунт под подошвой нового фундамента и сам фундамент для уменьшения возможных деформаций, после чего полости (ниши для домкрата) заполняются бетоном.
