Основы пиротехники (стр. 28 )

Классификация осветительных средств и составов

В армиях капиталистических стран осветительные средства подразделяют следующим образом.

1. Средства артиллерия — снаряды (ОС) и мины (ОМ), реактивные осветительные снаряды (РОС);

2. Средства авиации — авиабомбы (САБ), посадочные осветительные авиабомбы и факелы.

3. Общевойсковые средства — осветительные патроны (ОП), выстреливаемые из пистолета-ракетницы (26 мм и др.), и реактивные; осветительные бомбы (бураки), выстреливаемые из специальной мортиры, и осветительные гранаты, выстреливаемые из винтовочной мортирки или специального гранатомета.

4. Инженерные осветительные мины.

В зависимости от конструкции эти средства бывают парашютные и беспарашютные. В беспарашютных средствах время свечения ограничивается временем свободного падения звездки или факела и обычно не превышает 20—25 с.

Осветительные элементы, снабженные парашютом, снижаются значительно медленнее, и потому их время горения может быть во много раз больше.

Осветительные составы делятся на быстро и медленногорящие. Первые, имеющие скорость горения 10 мм/с и больше, применяют обычно в относительно мелких изделиях (звездки для пистолетных патронов и винтовочных гранат). Эти составы имеют большую силу света с единицы горящей поверхности, чем мед-ленногорящие составы.

Для крупных изделий (факелы авиабомб, снарядов и мин), где время горения исчисляется минутами, пользуются обычно медленногорящими составами, имеющими скорость горения 1— 2 мм/с.

Осветительные составы могут быть также подразделены на твердые и пластичные или гелеобразные.

Практическое применение получили пока только твердые осветительные составы, получаемые либо прессованием порошкообразной смеси компонентов, либо самоотверждающиеся (при нормальной или повышенной температуре).

§ 2. КРАТКИЕ СВЕДЕНИЯ ОБ УСТРОЙСТВЕ ОСВЕТИТЕЛЬНЫХ СРЕДСТВ

Средства артиллерии

Бес парашютный осветительный снаряд по устройству сходен с зажигательным термитно-сегментным снарядом (см. рис. 15.8), в котором вместо зажигательных элементов имеется до 1,6 осветительных элементов (по,3—4 в каждом ряду). Осветительный элемент — это стальная оболочка в форме сегмента, в которую запрессованы осветительный и воспламенительный составы. Воспламенение элементов и вышибного заряда обеспечивается мощным лучом огня дистанционной трубки.

Время горения элементов в зависимое от калибра снаряда (76—122 мм) составляет 15—25 с, сила света одного элемента 20—40 тыс. . Преимуществами беспарашютных снарядов по сравнению с парашютными являются: простота конструкций, большой коэффициент заполнения каморы составом, большая суммарная поверхность горения, а следовательно, и большая суммарная сила света, незначительный относ горящих элементов ветром в сторону от освещаемой цели.

Основным недостатком беспарашютных снарядов является большая скорость падения элементов (до 50 м/с), из-за чего для обеспечения освещения в течение 20—25 с приходится вскрывать снаряд на высоте 800—1000 м. Это приводит к тому, что освещенность местности в начале горения элементов получается небольшой, а затем быстро увеличивается по мере приближения элементов к земле. Предлагались и испытывались различные тормозные устройства для замедления падения горящих элементов, однако практического применения они не получили.

Большое распространение получили парашютные осветительные снаряды (ПОС) с выбрасыванием осветительного факела с парашютом через донную часть в направлении, обратном полету снаряда (рис. 11.1). При полете снаряда газы вышибного заряда выбрасывают и воспламеняют факел. Факел и парашют помещены каждый в отдельности в тару стальных полу -

1 1 св=1 кандела (кд), от анг. Candle—свеча.

цилиндров, защищающих их от повреждения в момент выстрела и при выбрасывании из корпуса снаряда. По вылете из корпуса полуцилиндры расходятся в стороны и освобождают факел и парашют. При поступательном движении факел натягивает стропы, парашют наполняется и горящий факел опускается к земле со скоростью 10—15 м/с.

Для предотвращения скручивания строп парашют прикрепляется к факелу при помощи вращающегося на шарикоподшипниках вертлюга.

Рис. 11.1. 1.22-мм осветительный парашютный снаряд:

/—корпус; 2—верхняя диафрагма; 3—полуцилиндры факела; 4—оболочка факела; 5—осветительный состав; 6— полуцилиндры для парашюта; 7—парашют; 8—войлочная прокладка; 9—свинцовое обтюрирующее кольцо; 10—дно; //—вышибной заряд; 12—привинтная головка; 13— втулка;14—вертлюг; 15—дистанционная трубка

Факел 122-мм осветительного снаряда имеет силу света около 500 тыс. ев (кд) и при разрыве на высоте 400—500 м освещает площадь диаметром до 1000 м в течение 50—55с.

Парашютные снаряды имеют ряд преимуществ по сравнению с беспарашютными, но в то же время они более сложны по конструкции и в снаряжении; для размещения осветительного состава в них используется лишь половина или 1/3 объема каморы, а остальное занято парашютом; при длительном хранении парашют может слеживаться и не раскрыться. Кроме того, горящий факел парашютных снарядов может уноситься ветром довольно далеко в сторону от освещаемой цели.

Наибольшие трудности, встречающиеся при создании парашютных снарядов, связаны с опасностью разрушения внутреннего снаряжения в момент выстрела и при вышибании из корпуса, а также с возможностью скручивания парашюта при его раскрывании.

В американском 155-мм снаряде факел с основным парашютом помещают в прочный металлический контейнер, в котором имеется замедлитель, вышибной заряд и тормозной парашют. При действии снаряда воспламеняется сначала первичный вышибной заряд и его пороховые газы выталкивают контейнер с тормозным парашютом, воспламеняя одновременно замедлитель. В воздушном потоке раскрываются тормозной парашют и проти-воповоротные стабилизаторы, имеющиеся на корпусе контейнера. Через ~8 с, .когда поступательное движение и вращение контейнера будут почти полностью погашены, воспламеняется вторичный вышибной заряд, который зажигает факел и выталкивает его вместе с основным парашютом из контейнера. Система факел — парашют. снижается со скоростью ~1,5 м/с.

Осветительные мины по конструкции мало отличаются от парашютных снарядов. Снаряжение осветительной мины (рис. 11.2) состоит из факела с парашютом, вышибного заряда и диафрагмы. В головной части корпуса имеется очко под дистанционный взрыватель. При срабатывании взрывателя хвостовая часть корпуса отделяется от головной, факел выталкивается из корпуса и одновременно воспламеняется, а затем спускается на парашюте, освещая цель.

Характеристики некоторых американских снарядов и мин приведены в табл. 11.1.

Рис. 11.2. 130-мм осветительная мина:

7—дистанционная трубка;2—вышибной заряд; 3—вкладыш; 4—диафрагма; 5—головная часть корпуса; 6— факел с осветительным составом; 7—корпус факела: 8— парашют: 9— хвостовая часть корпуса; 10—шнур; //—трубка стабилизатора; 12—дополнительный заряд; 13—воспламенительный заряд

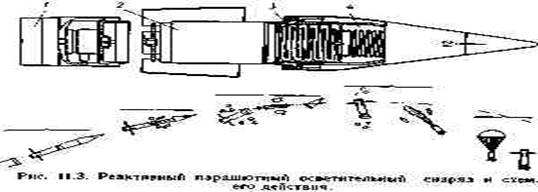

Реактивные осветительные снаряды (РОС), так же как и пушечные, могут быть парашютные и беспарашютные. Один из вариантов парашютных РОС показан на рис. 11. 3; он по устройству и принципу действия мало отличается от пушечного артиллерийского снаряда (франц. патент 1.565.378 кл. F42B).

Средства авиации

Осветительные (светящиеся) авиабомбы (САБ) занимают важное место среди большого числа пиротехнических средств, используемых в авиации. Кроме целей освещения местности, они используются

Таблица 11.1 Светотехнические характеристики американских парашютных снарядов и мин

			Ско				Ско
Калибр снаряда или мины	Сила света тыс. ев	Время горе	рость снижения фа	Калибр снаряда или мины	Сила света, тыс. ев	Время горения	рость снижения
	(кд)	ния, с	кела,		(кд)	с	факела,
			м/с				м/с
105-мм снаряд	450	60	--	60-мм мина	145	25	--
155-мм снаряд	1000	120	1,5	81-мм мина	500	75	3,7
60-мм мина	250	32	3	106,7-мм мина	850	90	--

также и для ослепления противовоздушной обороны противника;

САБы применяются и в качестве мишени при учебных стрельбах зенитной артиллерии.

1-реактивный двигатель; 2—факел; 3—парашют; 4— пружина для выталкивания системы факел — парашют из корпуса снаряда

САБы могут быть сброшены с самолетов с замков бомбодержателей или из специальных кассет.

Рис. 11.4. Осветительная авиабомба САБ-.ЗМ [il7]:

/—стальной корпус; 2—осветительный состав; 3—восплайенятельный состав; 4—картонный кружок с замедлителем; 5—донная крышка факела; 6—парашют; 7—очко под дистанционный взрыватель; 8—войлочный обтюратор; 9— донная крышка; 70—стабилизатор; //—бугель

На рис. 11.4 показана схема САБ. Факел — это картонная или стальная цилиндрическая оболочка, в которую запрессованы основной и воспламенительный составы. После сбрасывания бомбы с самолета на заданной высоте срабатывает дистанционный взрыватель, который воспламеняет пороховую подмазку на торце факела и вышибной пороховой заряд. Образовавшиеся газы выталкивают через донную часть корпуса факел с парашютом и одновременно воспламеняют факел.
