Тв— температура торможения набегающего потока воздуха а К;

Ср — теплоемкость продуктов сгорания в кДж/кг-град. Поэтому наибольшую экономичность ПВРД или наибольшую удельную тягу можно получить, применяя топлива, которые имеют наибольшую теплотворную способность при сжигании их в воздухе.

Пример 1. Вычислить удельный импульс / ПВРД при ^=500 м/с на высоте НО км. Расход воздуха через двигатель G„=¦20 кг/с, От =2 кг/с Тоти-во — магний.

При заданных скоростях и высоте полета Г„=335 К теплоемкость продуктов сгорания можно принять равной Ср=1,26 кДж/кг. град. Теплотворная

способность магния 24700———. Комплекс аЬц = —в - = 20/2 = Ю.

Как видно из приведенных примеров, величина удельного импульса у ПВРД значительно выше, чем у обычных пороховых или жидкостных двигателей. Это объясняется тем, что основная масса рабочего тела (воздух), хотя и участвует в создании тяги двигателя, но не содержится в ракете, а забирается из атмосферы.

Имеются сообщения об экспериментально достигнутой величине удельного импульса: 500—700 кг-с/кг.

Для получения большого коэффициента тяги, который требуется в случае полета со сверхзвуковой скоростью, необходимо топливо с. высокой теплопроизводительностью W:

Теплопроизводительностью называется количество тепла, приходящегося на 1 .кг продуктов сгорания при стехиометрическом соотношении между топливом с воздухом. Поэтому твердые топлива для ПВРД наряду с высокой теплотворной способностью должны иметь как можно более низкое значение стехиометриче-окой постоянной LQ.

В частности, углеводороды, имеющие высокую теплотворную способность (37600—41 900 кДж/кг), не удовлетворяют последнему требованию, так как имеют вместе с тем стехиометрическую постоянную Z, o=13—15.

Такие металлы, как бериллий, бор, алюминий и магний, обладая достаточно высокой теплотворной способностью, имеют в то же время сравнительно низкие стехиометрические постоянные. Поэтому применение их в качестве компонентов твердых топлив для ПВРД и особенно для РПДТ считается перспективным.

Наилучшие теоретические характеристики имеет бериллий, однако обычно указывают на высокую стоимость и неполноту сгорания этого металла. Использование металлов в топливахдля ПВРД особенно необходимо при высоких скоростях полета (когда в камере сгорания развивается очень высокая температура), так как продукты сгорания металлов обладают высокой термической стойкостью. Обычно твердые топлива для ПВРД состоят из металлического горючего, органического горючего — связки и специальных добавок. Некоторые топлива содержат также окислитель. В частности, предлагалось использовать быстрогорящее топливо для ПВРД, состоящее из сплава магния с алюминием, небольшого количества связки и окислителя.

Заряды из такого топлива готовят методом прессования при высоком удельном давлении. Медленно горящие топлива наряду с металлом и окислителем содержат до 50% горючего-связки.

Заряды из такого топлива готовят методом литья в изложницу, где оно затвердевает при полимеризации связки.

Твердые топлива для ракетно-прямоточного двигателя, представляющего собой органическое сочетание в единой конструкции ракетного и прямоточного двигателя, наряду с высокой теплотворной способностью должны иметь также достаточно высокую собственную тягу. С этой щелью необходимо обеспечить высокую температуру продуктов сгорания топлива за счет собственного окислителя и достаточное количество газообразных продуктов сгорания. Поэтому топлива для РПДТ содержат в своем составе значительное количество окислителя.

Характерным для состава такого топлива является содержание 30—50% перхлората аммония, 40—60% металла, обычно алюминия или его сплавов, и 10—15% связующего.

Фирма Lockheed Missiles and Space исследует топливо, содержащее 48% перхлората аммония, 40% бора, 10,5% — овязкиполибутадиенакриловой кислоты и 1,5% полимеризующей добавки — эпоксидной смолы.

Одной из наиболее важных проблем использования металлов в топливах для ПВРД является обеспечение. полного сгорания в смеси с воздухом при минимальной длине камеры дожигания.

Получение высокой полноты сгорания требует решения таких важных вопросов, как смешение продуктов сгорания топлива и воздуха, воспламенение и дожигание в условиях камеры сгорания конденсированных частиц.

Горение металлов, у которых температура кипения окисла существенно превышает температуру кипения металла, происходит преимущественно в паровой фазе. Поэтому частицы таких металлов, как магний и алюминий, горят в диффузионном режиме, и если обеспечено воспламенение частиц и смешение с воздухом, то время, необходимое для полного выгорания частиц, пропорционально квадрату их диаметра.

Очевидно, при соответствующем подборе длины камеры дожигания и дисперсности частиц металлов можно добиться удовлетворительной полноты сгорания таких металлов, как алюминий, магний и их сплавы. Значительно труднее получить высокую полноту сгорания топлив, содержащих бор. Так как бор имеет высокую температуру кипения, горение частиц носит преимущественно поверхностный характер, т. е. во-первых, происходит значительно медленнее, чем горение в паровой фазе, а во-вторых, существенно зависит не только от смешения с воздухом, но и от температуры.

Большое значение в процессах горения металлов имеют свойства образующихся окислов и условия воспламенения частиц в камере дожигания.

В целом полнота сгорания топлива в двигателе характеризуется коэффициентом полноты сгорания (per, представляющим собой отношение прироста теплосодержания продуктов сгорания, реализованного в двигателе, к соответствующей теоретической величине.

2. Гидр ©реактивные двигатели (ГРД) используют в качестве окислителя и рабочего тела забортную морскую воду. Схема такого двигателя дана на рис. 18.2.

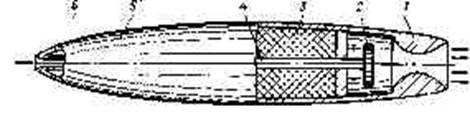

Рис. 18.2. Схема гидрореактивного двигателя на твердом топливе:

1— выходное сопло: 2— коллектор и головка с форсунками для распыла воды - 3—заряд твердого топлива; 4—канал для ввода воды; 5—корпус двигателя; б—водозаборник

Гидрореактивные двигатели применяют в торпедах; при движении торпеды морская вода поступает через специальные водозаборники в двигатель. В камере сгорания тепловая энергия, выделившаяся при сгорании топлива в парах воды, затрачивается на испарение воды. Смесь паров воды и продуктов сгорания топлива при истечении из сопла обеспечивает получение необходимой тяги. Для подводных двигателей определяющей является удельная объемная тяга, т. е. тяга, развиваемая двигателем при сгорании 1 л топлива в секунду. Поэтому важнейшей характеристикой гидрореагирующего топлива является количество тепла, выделяющегося при сгорании топлива при взаимодействии с водой, и количество воды Lo (кг), необходимое для сгорания 1 кг топлива.

Вещества, применяемые в качестве топлива, должны энергично реагировать с водой. Такие металлы, как Be, В, Al, Mg, Zr, Li, теоретически обладают весьма высокими энергетическими характеристиками.

Однако при практическом использовании металлов встречаются серьезные затруднения. Одним из путей решения этой задачи является разработка специальных гидрореагирующих топлив и зарядов из них путем запрессовки смеси порошков металлов и окислителя. Такое топливо должно иметь отрицательный кислородный баланс; в качестве окислителей могут быть использованы перхлораты. Иногда с целью повышения скорости горения топлива в их состав вводят добавки тонкоизмельченных порошков соединений кобальта, меди или феррованадия.

Величина удельного импульса гидрореагирующих топлив зависит от отношения секундного расхода воды Ов к секундному расходу топлива Ст:

где а — коэффициент избытка воды.

Энергетические возможности гидрореагирующих топлив показаны на рис. 18.3.

Рис. 18.3. Зависимость удельного импульса (/) ГРД от избытка воды в молях (п):

Давление в камере двигателя 23,2 кгс/см' (2,27 МН/м2), на срезе 1,14 кгс/см" (0,11 МН/м2)

3. Комбинированные ракетные двигатели (КРД) отличаются от других видов ракетных двигателей тем, что и топливо, и окислитель находятся в ракете, но конструктивно они разделены.

Одним из возможных вариантов комбинированного двигателя является такой, в котором используется жидкий окислитель в сочетании с зарядом твердого топлива (рис. 18.4).

Рис. 18.4. Схема комбинированного ракетного двигателя:

/—выходное сопло; 2—заряд твердого топлива; 3— канал; 4—отсечный клапан и головка с форсунками для рас-пыла жидкого окислителя; 5—бак с жидким окислителем; 6—форсунка; 7—бак со сжатым газом

Преимуществам КРД является более высокий удельный импульс, чем у РДТТ, возможность регулирования тяги и многократного запуска посредством отсечки и 'повторной подачи жидкого окислителя.

В таких двигателях. возможно применение энергетически выгодных компонентов топлива, несовместимых химически при контакте друг с другом или находящихся в различном агрегатном состоянии.

В качестве жидких окислителей в КРД применяют азотную кислоту, окислы азота (N204), фтористый перхлорил (FC104), перекись водорода или треххлористый фтор (С1Fз).

Наиболее высокие энергетические характеристики могут быть получены на гидриде бериллия ВеН2. Однако необходимость придания заряду нужных механических характеристик и организации процесса горения требуют введения в состав топлива органических горючих-связующих и окислителя.

Практически, все существующие и перспективные топлива для КРД содержат значительное 'количество металла — Al, Mg, Be или их гидриды — в виде мелкодисперсного порошка и органические горючие-связки.

Для 0'беспечения самовоспламенения топлива с жидким окислителем в состав твердых топлив вводят амины, например, пара-толундин, парафенилендиа, мин, 1,6-диаминонафталин и др.
