Основы пиротехники (стр. 35 )

Фотоэлементы непосредственно преобразуют лучистую энергию в электрическую; это явление называется фотоэлектрическим эффектом. Величина фотоэффекта характеризуется двумя законами.

1. Законом Столетова: фотоэлектрический ток прямо пропорционален падающему на фотоэлемент лучистому потоку.

2. Законом Эйнштейна: максимальная энергия фотоэлектронов возрастает с увеличением частоты падающего света независимо от его интенсивности. Измеряя фототек, образующийся в фотоэлементе, можно определить освещеяность (облученность) у создаваемую источником излучения.

В настоящее время силу ювета осветительных средств измеряют при помощи различных объективных, фотоэлектрических приборов (люксметров). Фото - электрический люксметр состоит из двух основных частей: светоприемника (состоящего из одного или нескольких фотоэлементов, снабженных соответствующими светофильтрами) и прибора для измерения фототоков.

Рис. 11.19. Кривые спектральной чувствительности селенового фотоэлемента (/), человеческого глаза (2) и селенового фотоэлемента с компенсационным светофильтром (3)

При фотометрировании пиротехнических пламен широкое применение нашли селеновые фотоэлементы.

При освещении селенового фотоэлемента, замкнутого на какой-либо измерительный прибор, в цепи возникает электрический ток,

сила которого сравнительно продолжительное время остается пропорциональной количеству падающего на фотоэлемент света.

Сила фототока определяется общей или интегральной чувствительностью и спектральной чувствительностью фотоэлемента.

Интегральная ч у в с т в и т е л ь н о с т ь — это отношение силы тока, полученной. в цепи фотоэлемента, к вызывающей ее световой мощности. Для современных селеновых фотоэлементов она составляет 400—500мка/лм (микроампер на люмен) при площади фотоэлемента ~10см2.

Как видно из графика (рис. 11.19), спектральная чувствительность селенового фотоэлемента (кривая /) близка к спектральной чувствительности 'среднего человеческого глаза (кривая 2).

Для точного приведения чувствительности фотоэлемента к чувствительности человеческого глаза пользуются желто-зелеными компенсационными светофильтрами (кривая 3). Эти светофильтры подбирают индивидуально к каждому фотоэлементу с таким расчетом, чтобы значительное ослабление силы света приходилось на область длин волн 0,40—0,53 и 0,58—0,70 мкм. Для удобства пользования фотоэлемент со светофильтрами вставляют в оправку, которая имеет оптический визир для точной наводки фотоэлемента, контактные винты для подключения проводов и резьбовое отверстие для установки фотоэлемента на штатив.

Электроизмерительные приборы, применяемые при фотометрировании (радиометрировании), конструктивно оформляются или в виде стрелочного гальванометра или в виде шлейфного осциллографа. Схема установки для измерения силы света изображена на рис. 11.20. Луч света от осветителя 2 через диафрагму 3 попа -

Рис. 11.20. Схема измерения силы света:

/—светоприемник; 2—осветитель; 3—диафрагма; 4—шлейф; 5—цилиндрическая линза; 6—фотобумага

дает на зеркало 4. Отраженный луч фокусируется линзой 5 и попадает на движущуюся фотобумагу или фотопленку 6. При равномерном движении фотоматериала и при изменении величины фототока вследствие изменения освещенности фотоэлемента в процессе горения факела на фотоматериале записывается осциллограмма процесса горения.

Для того чтобы перейти от электрических величин к световым (или энергетическим), необходимо приемник с электроизмерительным прибором лроградуировать по эталонному источнику излучения.

Градуировка заключается в определении цены деления шкалы гальванометра или цены 1 мм высоты осциллограммы в лк или Вт/м2. В качестве эталонных источников видимого излучения применяют светоизмерительные лампы, в качестве эталонов инфракрасного излучения — различные модели абсолютного черного тела. В последнее время созданы высокотемпературные эталоны абсолютного черного ° К), поскольку этот режим является наиболее характерным для большинства пиротехнических ИК-излучателей. Применение при градуировке подобного эталона позволяет исключить радиометрическую ошибку, связанную с тарировкой при низких температурах.

Размер и форма пламени зависят также от условий горения состава. Особенно большое влияние на силу излучения оказывают обдув пламени воздухом с большой скоростью (более 100 м/с), горение составов в вакууме или под давлением и поглощение излучения остывшими продуктами горения составом (дымом).

Отражение излучения окружающими предметами, прозрачность воздуха, температура и влажность атмосферы могут вносить значительные погрешности в результаты измерения характеристик излучения. Поэтому в полевых условиях невозможно обеспечить воспроизводимость результатов измерений.

Для измерения силы света и времени горения пиротехнических изделий пользуются фотометрическими камерами, в которых устраняется влияй»6 внешних условий, обеспечивается удаление дыма и создается возможность проведения испытаний в дневное время. Типовая фотометрическая камера большой модели (рис. 11, 21) имеет вид коридора прямоугольного сечения шириной 2—Зм высотой 2,5—4 м и длиной 40—50 м, на одном конце которого имеются помещения для аппаратуры и персонала, а на другом — горн для сжигания и вентиляционная система.

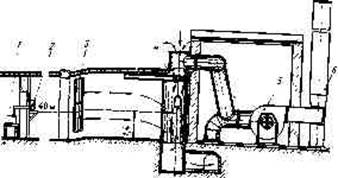

рис. 11.21. Схема фотометрической камеры:

l—ocцилограф 2—светоприемник; 3—жалюзи для подачи воздуха: 4— подъемник; 5—вентилятор; 6—дымовая труба

Горн для сжигания представляет собой вертикальную шахту круглого или прямоугольного сечения, футерованную изнутри огнеупорным кирпичом и снабженную воздуховодами для подачи воздуха и отсоса продутое горения с определенной скоростью.

Стены горна в процессе эксплуатации покрываются белыми шлаками, многократно отражают световой поток, идущий от пламени, и создающими на приемнике лучистой энергии дополнительную облученность, которая в некоторых случаях может превышать основную. Это приводит к значительным погрешностям в результатах измерения. Поэтому во время испытаний с помощью люксметра и эталонной лампы определяют отражательную способность (коэффициент многократного отражения n) горна и вносят затем соответствующую поправку.

В зависимости от назначения пиротехнического изделия его устанавливают соответствующим образом в потоке воздуха в камере (рис. 11.22). Это имеет значение, так как пламя пиротехнического изделия излучает в различных .направлениях различное количество света.

Во время сжигания изделий фиксируют не только силу света, но также время и характер горения (равномерность, пульсация и т. д.).

Рис. 11.22. Расположение осветительных изделий при фотометрировании:

а—сжигание беспарашютных звездок; б—сжигание парашютных факелов; в—сжигание факелов артиллерийских снарядов и мин

ГЛАВА XII

ФОТООСВЕТИТЕЛЬНЫЕ СОСТАВЫ

Эти составы применяются для получения кратковременных световых вспышек с силой света от нескольких миллионов до нескольких миллиардов свечей и продолжительностью до десятых долей секунды. В отличие от других пиротехнических составов фотоооставы, как правило, используются почти всегда в порошкообразном состоянии.

Основное назначение фотосоставов — использование в фото-авиабомбах и фотопатронах, которые применяются в качестве искусственных источников света при ночном воздушном фотографировании для разведки 'или контроля результатов бомбометания и т. п.

Кроме этого, фотосоставы широко используются в тех случаях, когда требуется получить короткую и яркую вспышку света, а иногда и сильный резкий звук: например, для имитации вcпышек при стрельбе из орудий, атомных взрывов, разрывов снарядов, для корректировки стрельбы, для обозначения траекторий ракет, а также в качестве световых имитаторов, отмечающих срабатывание отдельных узлов ракет (боевых частей, взрыватель-ных устройств и т. п.).

§ 1. НОЧНОЕ ВОЗДУШНОЕ ФОТОГРАФИРОВАНИЕ

Весьма важными являются работы по созданию новых высокоэффективных средств разведки. Известно, что за рубежом создаются комплексные системы разведки, включающие различные технические средства: фотографические, радиолокадионные, оптические, акустические, сейсмографические, радиологичеокие, инфракрасные, лазерные, телевизионные и др.

Современные самолеты-разведчики летают на больших (до 30 км) или малых (менее 0,5 км) высотах co скоростью до 3 М, радиус действия их достигает 4000 юм. На борту устанавливается сложная аппаратура для поиска и опознавания объектов одновременно по нескольким признакам.

Стратегический разведчик за 1 ч полета со скоростью, соответствующей М=2,5, на высоте более 27 км может разведать территорию площадью более 260000 км2; аэрофотоаппаратура обеспечивает разрешающую способность до 100 линии на 1 мм.

В процессе воздушной разведки осуществляется автоматическое управление экспозицией, работой осветительных систем и автоматическая компенсация сдвига изображения. На некоторых самолетах имеется система съема информации в реальном масштабе времени и передачи данных на наземные пункты.

По достоверности, объему и качеству информации аэрофоторазведка превосходит все другие способы воздушной разведки.

Особую ценность представляет ночное воздушное фотографирование так как перепруппировка войск и техники, накопление сил на исходных рубежах и т. п. осуществляются преимущественно под покровом темноты, в ночное время.

В качестве источников света три ночном воздушном фотографировании использовались:

— мощные прожекторы с газонаполненными (ксеноновыми) импульсными лампами или с ртутными лампами непрерывного свечения

— пиротехнические источники (фотоавиабомбы, фотопатроны, осветительные авиабомбы).

В лазерных системах используют световой луч генерируемый газовым лазером непрерывного излучения. Луч сканирует местность в направлении, перпендикулярном направлению полета самолета. Отраженное от местности излучение фиксируется на аэропленке.
