Для улучшения нагрузочной характеристики источника питания, т. е. для поддержания выходного напряжения на постоянном уровне при увеличении тока нагрузки, применяются стабилизаторы, включаемые на вы­ходе источника питания. Блок-схема стабилизированного источника пи­тания показана на рис. 10.4.

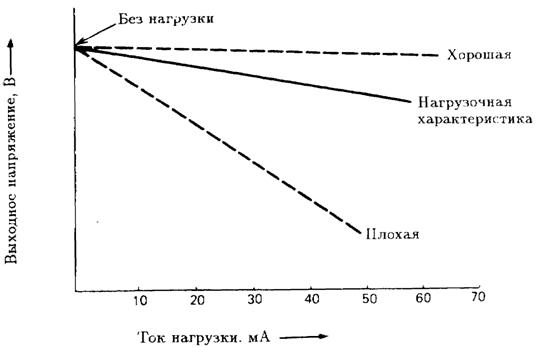

Рис. 10.3. Нагрузочная характеристика

Рис. 10.4. Стабилизированный источник питания.

Инверторы и конверторы

Инвертор — это источник питания, который преобразует напряжение по­стоянного тока в напряжение переменного тока (рис. 10.5), а конвертор обеспечивает преобразование уровней напряжения постоянного тока. По

Рис. 10.5.

По существу, конвертор — это инвертор с выпрямителем на выходе; послед­ний преобразует выходное переменное напряжение генератора обратно в напряжение постоянного тока (рис. 10.6).

Рис. 10.6.

11

Цифровые логические схемы и системы

Цифровое управление — сравнительно новая область в электронике. Оно ведет свое происхождение от теории связи. Цифровое управление охваты­вает компьютерную технику, электронные АТС, промышленные системы управления, системы обработки данных и множество других подобных систем. Цифровые приборы работают в дискретном режиме, обычно ON (включено) или OFF (выключено). Главной и неотъемлемой особенно­стью цифрового прибора является переход из одного состояния в другое без «остановки» в каком-либо промежуточном положении.

Логические схемы

Логические элементы, или схемы, - это цифровые приборы, которые имеют на выходе одно из двух состояний: нулевой выход (обозначает­ся 0) и фиксированный выход (обозначается 1). Логическая схема может иметь несколько входов и только один выход.

Логическая схема И (рис. 11.1)

Схема И выдает на выходе логическую 1, когда на все ее входы подан сигнал, соответствующий логической 1. На рис. 11.1 показана схема И с двумя входами. Ее выход равен 1 только в том случае, если и на вход А, и на вход В подана 1. В табл. 11.1 функция И представлена в виде так называемой таблицы истинности.

На рис. 11.2 показаны типичные формы входных и выходных сигналов.

Входы	Выход
А	В
0	0	0
0	1	0
1	0	0
1	1	1

Таблица 11.1. Таблица истинности схемы И

Таблица 11.2. Таблица истинности схемы И-НЕ

Входы	Выход
А	В
0	0	1
0	1	1
1	0	1
1	1	0

Рис. 11.1. Рис. 11.2. Входные и выходные им­пульсные сигналы

в схеме И с двумя входами

.

Рис. 11.3. Схема Рис. 11.4. Входные и выходные импульсные Рис. 11.5. Схема ИЛИ.

И-НЕ. сигналы в схеме И-НЕ с двумя входами.

Обратите внимание, что на выходе логическая 1 появляется только тогда, когда на обоих входах присутствует 1.

Логическая схема И-НЕ (рис. 11.3 и табл. 11.2)

Логическая схема И-НЕ имеет на выходе логический 0, когда на все ее входы поданы сигналы, соответствующие логической 1. И наоборот, если хотя бы на одном из входов схемы И-НЕ присутствует 0, на ее выходе появляется 1 (см. рис. 11.4). Таким образом, схема И-НЕ является логической противоположностью схемы И.

Таблица 11.3. Таблица истинности схемы ИЛИ

Входы	Выход
А	В
0	0	1
0	1	0
1	0	0
1	1	0

Таблица 11.4. Таблица истинности схемы ИЛИ-НЕ

Входы	Выход
А	В
0	0	0
0	1	1
1	0	1
1	1	1

Рис. 11.6. Схема ИЛИ-НЕ.

Рис. 11.7. Входные и выходные им­пульсные сигналы в

схеме ИЛИ-НЕ с двумя входами.

Логическая схема ИЛИ (рис, 11.5 и табл. 11.3)

Логическая схема ИЛИ дает на выходе 1, если хотя бы на одном из ее входов присутствует 1. Логический 0 появляется на ее выходе только в том случае, если на всех ее входах действуют логические 0.

Логическая схема ИЛИ-НЕ (рис. 11.6 и табл. 11.4)

Схема ИЛИ-НЕ дает на выходе 0, если хотя бы на одном ее входе при­сутствует 1. Логическая 1 появляется на ее выходе только тогда, ко­гда на всех ее входах присутствует логический 0. Таким образом, схема ИЛИ-НЕ является логической противоположностью схемы ИЛИ. На рис. 11.7 показаны типичные формы сигналов, действующих в схеме ИЛИ-НЕ.

Логическая схема НЕ (рис. 11.8 и табл. 11.5)

Логическая схема НЕ является инвертором. Когда на ее входе присут­ствует 1, на выходе появляется 0, и наоборот. Если соединить между собой входы логических схем И-НЕ или ИЛИ-НЕ (рис. 11.8(б) и (в)), то

Таблица 11.5. Таблица истинности схемы НЕ	Таблица 11.6. Таблица истинности схемы Исключающее ИЛИ	Таблица 11.7. Табли­ца истинности схемы Исключающее ИЛИ-НЕ



Вход	Выход
0	1
1	0

Входы	Выход
А	В
0	0	0
0	1	1
1	0	1
1	1	0

Входы	Выход
А	в
0	0	1
0	1	0
1	0	0
1	1	1

Рис. 11.8. Схема НЕ.

Рис. 11.9. Входные и выходные импульсные сигналы в схеме НЕ.

получится схема инвертора. На рис. 11.9 показаны типичные формы сиг­налов в схеме НЕ.

Логическая схема Исключающее ИЛИ (рис. 11.10 и табл. 11.6)

Логическая схема Исключающее ИЛИ дает на выходе 1, если только на один ее вход подается 1. Если же на обоих входах присутствуют логиче­ские 0 или 1, на выходе появляется логический 0.

Логическая схема Исключающее ИЛИ-НЕ (рис. 11Л1 и табл. 11.7)

Схема Исключающее ИЛИ-НЕ дает на выходе 1, когда на обоих ее входах присутствуют логические 0 или 1.

Рис. 11.10. Схема Исключающее ИЛИ.

Рис. 11.11. Схема Исключающее ИЛИ-НЕ,

Международные стандарты и стандарты Великобритании

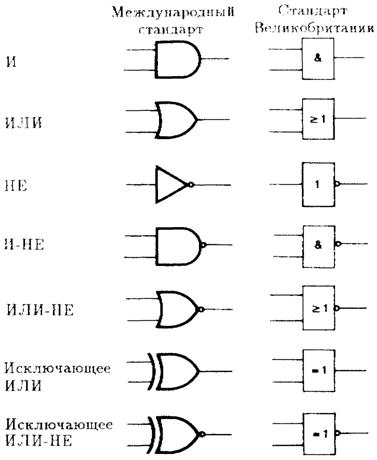

На рис. 11.12 показаны условные обозначения, утвержденные международным и британским стандартами для изображении логических схем. Сводные таблицы истинности приведены в табл. 11.8.
