Генераторы на однопереходных транзисторах

Полупроводниковые приборы, имеющие на характеристике участок с от­рицательным сопротивлением, например одиопереходные транзисторы, могут быть использованы в генераторах. На рис. 33.8 приведена схе­ма генератора на однопереходном транзисторе. Транзистор смещен в ту область своей выходной характеристики, где выходной ток увеличивается при уменьшении входного напряжения, то есть в область отрицательного сопротивления. Он попеременно открывается и закрывается без какой-либо обратной связи. Выходное напряжение на базе 2 (b2) представля­ет собой последовательность импульсов. Еще один выходной сигнал — последовательность импульсов противоположной полярности — можно снять с базы 1 (b1). С эмиттера транзистора можно снять пилообраз­ный сигнал. Частота генерируемых импульсов определяется постоянной времени R1C1.

Генераторы пилообразного напряжения

На рис. 33.9 показана схема генератора, вырабатывающего пилообразный сигнал при подаче на его вход прямоугольных импульсов. На участке периода входной последовательности импульсов между точками А и В (рис. 33.10) на базе транзистора действует нулевое напряжение, и тран­зистор находится в состоянии отсечки, т. е. закрыт. Конденсатор C1 постепенно заряжается через резистор R1. Прежде чем конденсатор пол­ностью зарядится, на вход поступает положительный фронт ВС импуль­са, переключающий транзистор в проводящее состояние. В результате конденсатор C1 очень быстро разряжается через открытый транзистор. Конденсатор находится в разряженном состоянии во время действия им­пульса (вершина CD). Отрицательный фронт DE импульса переключает транзистор в состояние отсечки, конденсатор C1 снова начинает заря­жаться и т. д.

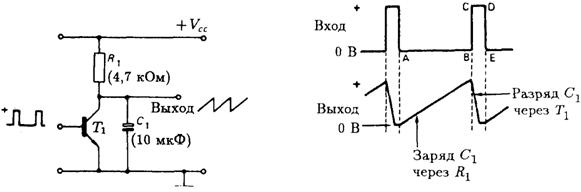

Рис. 33.9. Генератор пилообразно­го напряжения, управляемый последовательностью прямоугольных им­пульсов.

Рис. 33.10. Форма сигналов на вхо­де и выходе генератора пилообразно­го напряжения.

Тот же принцип заряда и разряда конденсатора используется и в дру­гих генераторах пилообразного напряжения. На рис. 33.11 приведены схемы двух таких генераторов на основе несинхронизированного мульти­вибратора и блокинг-генератора соответственно, применяемых в блоках: развертки телевизоров. Потенциометр R1 управляет частотой развертки (кадровой синхронизацией), а потенциометр R2 — амплитудой сигнала развертки (размером изображения по вертикали).

Рис. 33.11. Генераторы пилообразного напряжения на основе (а) несинхронизированного мультивибратора и (б) блокинг-генератора, применяемые в блоках кадровой развертки телевизоров.

34

Логические схемы

Логические элементы, включая вентили, счетчики и запоминающие устройства, изготавливаются в виде интегральных модулей, или инте­гральных схем (ИС). Эти ИС разбивают на классы, называемые семей­ствами, по числу полупроводниковых приборов, содержащихся в одной ИС. В настоящее время существуют следующие семейства.

1.	ИС низкой степени интеграции	до 10 приборов.
2.	ИС средней степени интеграции	10-100 приборов.
3.	ИС большой степени интеграции, или большие ИС (БИС)	100-1000 приборов.
4.	ИС сверхбольшой степени интеграции, или сверхбольшие ИС (СБИС)	1000-10000 приборов.
5.	Ультрабольшие ИС (УБИС)	10000-100000 приборов.

Степень интеграции определяет сложность интегральной схемы. Ка­ждое следующее по сложности семейство характеризуется десятикрат­ным увеличением числа элементов по сравнению с предыдущим. К ИС низкой и средней степени интеграции относятся дискретные логические элементы, такие, как вентили, счетчики и регистры. БИС и СБИС используются в качестве запоминающих устройств, микропроцессоров и за­конченных систем, таких, как микрокомпьютеры.

Логические состояния

Логический элемент имеет два различных состояния: состояние логи­ческого 0, представляемое низким уровнем напряжения, обычно 0 В; и состояние логической 1. представляемое высоким уровнем напряжения (положительной полярности в случае положительной логики и отрица­тельной полярности в случае отрицательной логики). Уровень напряже­ния, который представляет логическую 1. зависит от используемого ти­па ИС. Для ИС, изготавливаемых по биполярной технологии, например для ПС ТТ, I (ИС на основе транзисторно-транзисторной логики), логи­ческой 1 соответствует напряжение 5 В, в то время как для ИС КМОП (ИС на комплементарных, или дополняющих, МОП-транзисторах) логи­ческая 1 может быть представлена напряжением в диапазоне от 3 до 15 В и выше. ИС ТТЛ имеют преимущество в быстродействии, а ИС КМОП позволяют реализовать более высокую степень интеграции компонентов

(т. е. позволяют разместить большее число логических элементов в одном интегральном модуле) и не требуют использования стабилизированных источников питания.

Транзисторно-транзисторные логические элементы (ТТЛ)

ТТЛ-элементы применяются в интегральных схемах и обеспечивают вы­сокую скорость переключения. На рис. 34.1 показана упрощенная схема логического элемента И-НЕ с многоэмиттерным транзистором T1 на вхо­де. Когда на обоих входах присутствует логический 0, транзистор T1 насыщен и напряжение на его коллекторе близко к 0 В. Следователь­но, транзистор T2 находится в состоянии отсечки, и на выходе мы имеем логическую 1. Когда на оба входа подается логическая 1, транзистор T1 закрывается и переключает транзистор T2 в состояние насыщения. В этом случае на выходе элемента мы имеем логический 0.

Рис. 34.1. Логический элемент И-НЕ (ТТЛ-типа).

Логические элементы на полевых транзисторах

Логические схемы в настоящее время изготавливаются только в виде ин­тегральных схем. Огромное количество логических элементов можно раз­местить на мельчайшем кристалле (чипе) кремния размером 1х2 мм. В силу своей простоты полевые транзисторы применяются чаще, чем бипо­лярные транзисторы. Наиболее широко распространены логические эле­менты на основе так называемых КМОП-ячеек (здесь они не рассматри­ваются). На рис. 34.2 приведена схема логического элемента ИЛИ-НЕ на МОП-транзисторах, который работает на основе отрицательной логи­ки. В этой схеме T1 и T2 — полевые МОП-транзисторы с каналом p-типа (работающие в режиме обогащения). Когда на обоих входах присутствует Уровень логического 0, транзисторы T1 и T2 находятся в состоянии отсеч­ки и на выходе мы имеем логическую 1 (-VDD = -20 В). Когда на один или на оба входа подается логическая 1 (например, -20 В), открываются один или оба транзистора и на выходе мы получаем логический 0.

Рис. 34.2. Логический элемент Рис. 34.3. Логический элемент на И-НЕ

ИЛИ-НЕ на МОП-транзисторах. МОП-транзисторах.

На рис. 34.3 показана схема логического элемента И-НЕ на основе полевых МОП-транзисторов с каналом п-типа. Поскольку используется источник питания положительной полярности, данный логический эле­мент работает на основе положительной логики. Транзистор T3 постоян­но смещен в активную рабочую область напряжением VDD, подаваемым на затвор, и выполняет функцию активной нагрузки логического эле­мента. Когда на одном или на обоих входах присутствует логический 0, один или оба транзистора находятся в состоянии отсечки, выдавая ло­гическую 1 на выходе. Ток через транзисторы будет протекать только в том случае, когда на оба входа будет подана логическая 1, и только в этом случае мы получим на выходе логический 0.

Булевы выражения

Функции, реализуемые отдельным логическим элементом или комбина­цией логических элементов, могут быть выражены логическими форму­лами, называемыми булевыми выражениями. В булевой алгебре исполь­зуются следующие обозначения логических функций (см. табл. 34.1):

• Функция И обозначается символом точки (·). Двухвходовый (входы А и В) логический элемент И вырабатывает на выходе сигнал, предста­вляемый булевым выражением А · В.

• Функция ИЛИ обозначается символом (+). Двухвходовый логический элемент ИЛИ вырабатывает на выходе сигнал, представляемый буле­вым выражением А + В.

Таблица 34.1. Булевы выражения

Функция	Обозначение в булевой алгебре
И	А·В
или	А+В
НЕ
И-НЕ
ИЛИ-НЕ
Исключающее ИЛИ
Исключающее ИЛИ-НЕ

• Логическая функция НЕ обозначается символом черты над обозначе­нием входного сигнала. Логическая схема НЕ с одним входом А вы­рабатывает на выходе сигнал, представляемый булевым выражением (читается «НЕ А»).

Через эти простые функции можно выразить более сложные:
