Основы электронной техники (стр. 40 )

Рис. 32.7. Принципиальная схема автоколебательного мультивибратора.

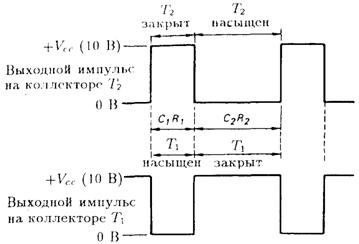

Рис. 32.8. Выходные импульсы на коллекторе каждого из транзисторов авто­колебательного мультивибратора, схема которого приведена на рис. 32.7.

Заметим, что, как и в случае одновибратора, временная постоянная СR определяет время, в течение которого транзистор остается закрытым.

Таймер 555

Таймер 555 (рис. 32.9) представляет собой весьма универсальную недо­рогую интегральную микросхему, которая специально спроектирована для формирования стабильных временных интервалов, но также может быть использована в разнообразных моностабильных, автоколебательных мультивибраторах и триггерах.

Рис. 32.9.

В режиме таймера схема вырабатывает очень точные временные ин­тервалы, которые могут варьироваться от нескольких микросекунд до не­скольких сотен секунд. Временной период задается единственной цепью СR и фактически не зависит от напряжения источника питания. Таймер включается подачей запускающего импульса на вывод 2 микросхемы и выключается командой RESET (сброс), подаваемой на вывод 4.

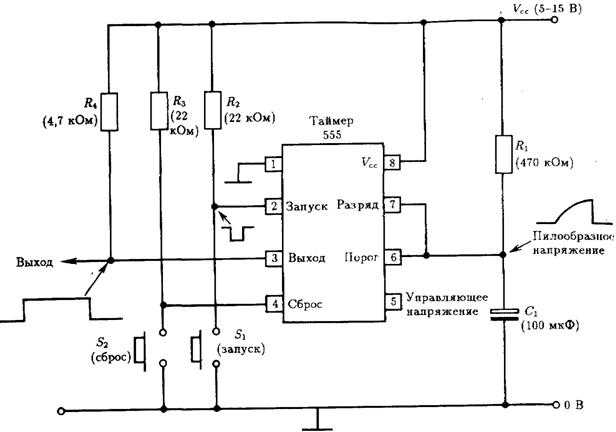

Базовая схема таймера показана на рис. 32.10. Временной интервал здесь задается цепочкой C1R1. Начало отсчета времени инициируется на­жатием кнопки S1. При этом вывод 2 ИС получает нулевой потенциал и микросхема переключается. Конденсатор C1 начинает заряжаться через резистор R1, и на выводе 3 появляется положительное напряжение.

Рис. 32.10.

Рис. 32.11.

По истечении времени, равного l, lC1R1, напряжение на выходе падает до 0 В (рис. 32.11). Отсчет времени может быть прерван нажатием кнопки RESET (сброс). При этом вывод 4 получает нулевой потенциал. При нор­мальной работе ключ S2 разомкнут и вывод 4 имеет потенциал источника питания +VCC.

33

Генераторы

Генератор — это усилитель с такой положительной обратной связью, ко­торая обеспечивает поддержание сигнала на выходе усилителя без пода­чи внешнего входного сигнала. Генератор преобразует постоянный ток (получаемый от источника питания) в переменный сигнал. Для возник­новения устойчивых колебаний должны выполняться два основных тре­бования:

а) обратная связь должна быть положительной;

б) полный петлевой коэффициент усиления должен быть больше 1.

Существует два типа генераторов: генераторы синусоидальных сиг­налов, вырабатывающие гармонические сигналы, и генераторы несинусо­идальных сигналов, называемые также релаксационными генераторами или мультивибраторами, обычно вырабатывающие прямоугольные сиг­налы.

Генераторы с резонансным контуром в цепи коллектора

В схеме генератора на рис. 33.1 элементы L2 и C2 образуют резонансный контур, с которого снимается выходной сигнал.

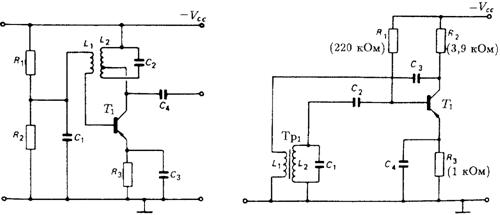

Рис. 33.1. Генератор с резонансным Рис. 33.2. Генератор с резонансным контуром в

контуром в цепи базы. цепи коллектора.

Часть этого выходного сигнала подается обратно на вход через трансформаторную связь L1 – L2 таким образом, чтобы сигнал обратной связи совпадал по фазе с сигналом на входе. Транзистор включен по схеме с ОЭ и работает в режиме класса А, который задается цепью смещения R1 – R2. Конденсатор C1 обеспе­чивает развязку для резистора R2 цепи смещения, а конденсатор C3 — развязку для обычного стабилизирующего резистора R3 в цепи эмиттера.

Генераторы с резонансным контуром в цепи базы

В схеме генератора на рис. 33.2 разделительный конденсатор C2 обеспечи­вает работу транзистора T1 в режиме класса С. Элементы L2 и C1 образу­ют резонансный контур. Положительная обратная связь осуществляется через конденсатор C3 и трансформатор Тр1.

Трехточечная схема генератора с индуктивной обратной связью (схема Хартли)

В этом генераторе (рис. 33.3) катушка индуктивности с отводом L1 обеспе­чивает необходимую обратную связь на эмиттер транзистора. Элементы C2 и L1 образуют резонансный контур.

Трехточечная схема генератора с емкостной обратной связью (схема Колпитца)

В этом случае используется расщепленный конденсатор C1 — C2 (рис. 33.4). Элементы C1 — C2 и L1 образуют резонансный контур, кон­денсатор C3 обеспечивает работу транзистора в режиме класса С.

Генераторы с фазосдвигающей цепью обратной связи, или RC-генераторы

Синусоидальные колебания можно также получить с помощью специаль­но подобранных RC-цепочек обратной связи, как показано на рис. 33.5. RC-секции R1 – C1, R2 – C2, R3 – C3 образуют фазосдвигающую цепь, которая на заданной частоте обеспечивает сдвиг фазы сигнала на 180°. Поскольку транзистор сдвигает фазу сигнала на 180°, то в петле обратной связи получается полный фазовый сдвиг 360°. Таким образом, обратная связь оказывается положительной. Обычно номиналы всех резисторов и всех конденсаторов в фазосдвигающей цепи выбираются одинаковыми, и каждая RC-секция вносит фазовый сдвиг 60°.

Рис. 33.3. Схема Хартли. Рис. 33,4. Схема Колпитца.

Рис. 33.5. RC-генератор с фазосдвигающей цепью обратной связи на элементах R1 – C1,

R2 – C2, R3 – C3, обеспечивающей сдвиг фазы сигнала на 180°.

Еще раз отметим, что вся фазосдвигающая цепь обеспечивает фазовый сдвиг 180° только на одной частоте, определяемой номиналами используемых компонентов.

Кварцевые генераторы

Одним из самых важных требований, предъявляемых к генератору, явля­ется стабильность частоты генерируемых им колебаний. Изменения частоты могут быть вызваны, например, изменением емкости или индук­тивности элементов резонансного контура или изменением параметров транзистора при колебаниях температуры. Стабильность частоты можно улучшить путем точного подбора элементов схемы, в том числе транзистора. Для обеспечения очень высокой стабильности частоты приме­няется кристалл кварца, точно задающий и стабилизирующий частоту колебаний. В небольших пределах частоту генератора с кварцевой стаби­лизацией можно изменять с помощью конденсатора переменной емкости, подключаемого параллельно кристаллу кварца. Кварцевые генераторы используются в цветных телевизорах для генерации поднесущей частоты 4,43 МГц с точностью до нескольких герц.

УВЧ-генераторы

Генераторы очень высоких и ультравысоких частот (УВЧ) по принципу работы аналогичны другим генераторам. Однако из-за очень высокой частоты емкости и индуктивности элементов настройки С и L очень ма­лы. Катушку индуктивности может заменить одна полоска проводника или простая петля из меди. В качестве конденсатора может служить варактор. Для построения резонансной схемы иногда используются от­резки длинных линий, имеющих распределенную емкость и индуктив­ность.

Генераторы несинусоидальных сигналов

Эти генераторы, называемые еще релаксационными генераторами, выра­батывают прямоугольные импульсные сигналы путем переключения од­ного или двух транзисторов из открытого состояния в закрытое и обратно. Несинхронизированный мультивибратор, описанный в предыдущей главе, является примером такого генератора. Другой разновидностью генерато­ра несинусоидальных сигналов является блокинг-генератор.

Блокинг-генератор

В генераторе этого типа применяется трансформаторная обратная связь с коллектора на базу транзистора (рис. 33.6). Работа этой схемы осно­вана на том, что в силу трансформаторной связи напряжение на базе будет наводиться только при изменении тока коллектора, то есть при его увеличении или уменьшении. В первом случае действует положитель­ная обратная связь, во втором — отрицательная. При первом включении схемы транзистор открывается, его коллекторный ток увеличивается, со­здавая напряжение обратной связи на базе, в результате чего транзистор открывается еще больше. Когда достигается насыщение, увеличение кол­лекторного тока прекращается, что вызывает появление на базе напря­жения противоположной полярности. Это напряжение закрывает тран­зистор. Транзистор удерживается в закрытом состоянии отрицательным зарядом на конденсаторе С до тех пор, пока этот конденсатор в доста­точной степени не разрядится через резистор R. После этого транзистор снова отпирается и описанный процесс повторяется.

Выходное напряжение блокинг-генератора представляет собой после­довательность узких импульсов (рис. 33.7). Ширина (длительность) импульса определяется параметрами трансформатора, а временной интер­вал между импульсами — постоянной времени RC. Поэтому частоту ко­лебаний блокинг-генератора можно изменять путем изменения номинала резистора R.

Рис. 33.6. Блокинг-генератор.

Рис. 33.7. Выходной сигнал бло­кинг-генератора.

Рис. 33.8. Генератор на однопереходном транзисторе.

Вторичная обмотка трансформатора является коллекторной нагруз­кой транзистора. Быстрое изменение тока через эту обмотку при закры­вании транзистора приводит к появлению большой противоЭДС и большо­го выброса коллекторного напряжения. Этот выброс напряжения может превысить максимально допустимое коллекторное напряжение и вызвать разрушение транзистора. Для защиты транзистора параллельно первич­ной обмотке трансформатора включается диод D1. В нормальном режиме этот диод смещен в обратном направлении и закрыт. Открывается он только в том случае, когда напряжение на коллекторе транзистора превышает напряжение источника питания VCC.
