Высота тона

Высота тона звуковой волны указывает, в какой части диапазона звуковых частот находится ее частота.

Звуки высокой тональности занимают верхнюю половину диапазона аудиочастот, а звуки низкой тональности — нижнюю половину. Женские голоса обычно имеют более высокую тональность, чем мужские. Барабан издает низкие звуки, а флейта — очень высокие, В сложном колебании частота основной гармоники определяет тональность сигнала.

Качество звука

Качество звука определяется числом гармоник инструментального сигнала, которые воспроизводятся аппаратурой без искажения.

Примеры некоторых сложных сигналов

Основная гармоника + 3-я гармоника (рис. 3.6). Основная гармоника + 2-я гармоника (рис. 3.7).

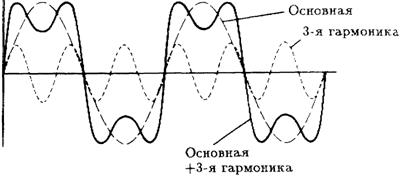

Рис. 3.6. Основная гармоника + 3-я гармоника (аппроксимация прямоугольного сигнала).

Рис. 3.7. Основная гармоника + 2-я гармоника (аппроксимация пилообразного сигнала).

Гармонические составляющие прямоугольного сигнала

Прямоугольный сигнал содержит основную гармонику плюс бесконечное множество нечетных гармоник. Например, прямоугольный сигнал частотой 1 кГц состоит из

основной гармоники 1 кГц;

3-й гармоники 3*1 = 3 кГц;

5-й гармоники 5*1 = 5 кГц;

7-й гармоники 7*1 = 7 кГц и т. д.

Заметим, что сложные колебания, содержащие только нечетные гармоники, имеют круто нарастающие фронты и резко спадающие срезы. Чем больше нечетных гармоник содержит сигнал, тем ближе его форма к форме прямоугольного сигнала.

Гармонические составляющие пилообразного сигнала

Пилообразный сигнал содержит основную гармонику плюс бесконечное множество четных гармоник. Например, пилообразный сигнал частотой 1 кГц состоит из

основной гармоники 1 кГц;

2-й гармоники 2*1 = 2 кГц;

4-й гармоники 4*1 = 4 кГц;

6-й гармоники 6*1 = 6 кГц и т. д.

4

Емкость и индуктивность в электрических цепях

Конденсатор

Конденсатор состоит из двух пластин (или обкладок), находящихся одна перед другой и сделанных из проводящего материала. Между пластинами находится изолирующий материал, называемый диэлектриком (рис. 4.1). Простейшими диэлектриками являются воздух, бумага, слюда и т. д.

Рис. 4.1. Конденсатор.

Зарядка конденсатора

Основным свойством конденсатора является его способность запасать электрическую энергию в виде электрического заряда.

На рис. 4.2(а) изображена схема, в которой конденсатор соединяется через ключ с источником питания. Когда ключ замкнут (рис. 4.2(б)), положительный полюс источника «откачивает» электроны с обкладки А, и она приобретает положительный заряд. Отрицательный полюс источника питания тем временем «поставляет» электроны на обкладку В, в результате чего она приобретает отрицательный заряд, по абсолютной величине равный положительному заряду обкладки А. Такой поток электронов называется током заряда. Он продолжает течь до тех пор, пока напряжение на конденсаторе не сравняется с ЭДС источника питания. В этом случае говорят, что конденсатор полностью заряжен. Электрический заряд обозначается буквой Q, а его величина измеряется в кулонах (Кл).

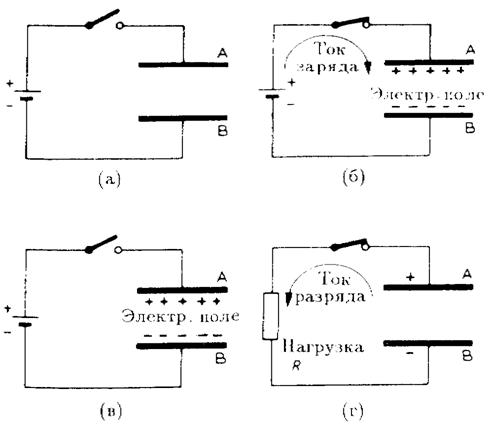

Рис. 4.2. Заряд и разряд конденсатора.

Когда конденсатор заряжен, между его обкладками возникает раз­ность потенциалов, а следовательно, и электрическое ноле.

Если в момент, когда конденсатор уже зарядился, разомкнуть ключ (рис. 4.2(в)), конденсатор будет хранить заряд. В этом случае внутри ди­электрика между обкладками возникает электрическое поле. При раз­ряде конденсатора через сопротивление нагрузки (рис. 4.2(г)) электриче­ское ноле исчезает.

Емкость конденсатора

Способность конденсатора накапливать электрический заряд называется емкостью, а величина этой емкости обозначается буквой С и измеряется в фарадах (Ф). Фарада — очень большая единица емкости, и поэтому она практически не используется. Чаще используются дробные единицы:

1 микрофарада (мкФ) = Ф = 10-6 Ф,

1 пикофарада (пФ) = мкФ = 10-6 мкФ = 10-12 Ф.

Емкость конденсатора возрастает с увеличением площади обкладок и убывает с увеличением расстояния между ними.

Например, при возрастании площади обкладок вдвое емкость также увеличивается в два раза. Если же увеличить вдвое расстояние между обкладками, емкость станет вдвое меньше.

Связь заряда, емкости и напряжения

Если конденсатор заряжен до разности потенциалов V , его заряд опреде­ляется формулой

где С выражается в фарадах, V – в вольтах, а Q – в кулонах. Преобразовав эту формулу, получим:

и

Энергия заряженного конденсатора

Энергия W, запасенная конденсатором, определяется формулой

где W выражается в джоулях, С – в фарадах, а V — в вольтах.

Параллельное и последовательное соединение конденсаторов

Если два конденсатора, С1 и С2, соединены параллельно (рис. 4.3(а)), результирующая емкость СТ такого соединения равна сумме емкостей этих конденсаторов:

Если конденсаторы соединены последовательно (рис. 4.3(б)), результиру­ющая емкость СТ оказывается меньше емкости любого из конденсаторов я выражается формулой

Например, если С1 = С2, то результирующая емкость СТ последовательного соединения равна половине емкости любого из конденсаторов:

Напряжение на последовательно соединенных конденсаторах

На схеме, показанной на рис. 4.4, конденсаторы С1 и С2 соединены по­следовательно и подключены к источнику постоянного напряжения VТ. Полное напряжение VТ будет поделено между С1 и С2 таким образом, что на конденсаторе меньшей емкости установится большее напряжение,

Рис. 4.3. Параллельное (а) и последовательное (б) соединение конденсаторов.

Рис. 4.5

Рис. 4.4. Напряжение на конденсаторах

при их последовательном со­единении

и наоборот. Сумма V1 (напряжения на С1) и V2 (напряжения на С2) всегда равна полному напряжению VТ.

В общем случае, когда несколько конденсаторов, соединенных после­довательно, подключено к источнику постоянного тока, напряжение на каждом из конденсаторов обратно пропорционально его емкости. При последовательном соединении двух конденсаторов напряжения на С1 и С2 соответственно равны

Пример 1

Определим результирующую емкость цепи, изображенной на рис. 4.5. Результирующая емкость параллельного соединения равна

С2 + С3 = 10 + 20 = 30 пФ

Поскольку емкость С1 также равна 30 пФ, то результирующая емкость всей цепи равна ½*30 = 15 пФ.

Рис. 4.6. Рис. 4.7.

Пример 2

На рис. 4.6 напряжение на конденсаторе С1 равно

откуда напряжение на С2 равно 30 – 20 = 10 В.

Рабочее напряжение

Любой конденсатор характеризуется некоторым максимальным напряжением, при превышении которого наступает пробой диэлектрика. Это напряжение называется рабочим, или номинальным, напряжением конденсатора, и подаваемое на конденсатор напряжение ни в коем случае не должно его превышать. При использовании конденсатора в цепях переменного тока амплитудное значение напряжения в цепи также не должно превышать рабочего напряжения конденсатора. Рабочим напря­жением для батареи конденсаторов, соединенных параллельно, является наименьшее из рабочих напряжений конденсаторов, входящих в схему, Например, рабочее напряжение для цепи, изображенной на рис. 4.7, равно 25 В.

Для конденсаторов, соединенных последовательно, рабочее напряжение подбирать труднее. Рассмотрим схему на рис. 4.8. Конденсатор С1 (1 мкФ, рабочее напряжение Vраб = 25 В) соединен последовательно с конденсатором С2 (10 мкФ, Vраб = 10 В). Поскольку на конденсаторе С1, обладающем меньшей емкостью, установится большее напряжение, чем на С2, то при расчетах следует прежде всего иметь в виду рабочее напряжение конденсатора С1, равное 25 В. Таким образом, V1 = 25 В. соотношения V1/ V2 = С1/ С2 следует, что

Поскольку рабочее напряжение конденсатора С2 выше, чем V2, рабочее напряжение данной батареи конденсаторов равно 25 + 2,5 = 27,5 В.

Следует заметить, что если бы рабочее напряжение конденсатора было равно, например, 2 В, как показано на рис. 4.9, то он зарядился бы
