Основы электронной техники (стр. 5 )

Рис. 4.8.

Рис. 4.9.

Рис. 4.10.

Рис. 4.11. Катушка индуктивности.

до уровня рабочего напряжения прежде, чем напряжение на конденсато­ре С1 достигло бы 25 В. Вот расчет для этого случая:

V2 = 2 В, тогда.

Следовательно, рабочее напряжение такой батареи будет составлять 20 + 2 = 22 В.

Пример 3

Конденсаторы С1 и С2, изображенные на рис. 4.10, имеют каждый рабочее на­пряжение 60 В. Какое максимальное напряжение может быть приложено к этой схеме?

Решение

Поскольку на конденсаторе С1 установится более высокое напряжение, чем на конденсаторе С2, то напряжение на нем раньше достигнет уровня рабочего на­пряжения. При V1 = 60 В

Максимальное напряжение, которое может быть подано на данную схему, со­ставляет 60 + 20 = 80 В.

Катушка индуктивности

Катушка индуктивности, как показано на рис. 4.11, представляет собой просто моток провода. Условное обозначение катушки индуктивности показано на рис. 4.12. В отличие от конденсатора, который препятствует изменению приложенного к нему напряжения, катушка индуктивности препятствует изменению протекающего через нее тока. Иными словами,

Рис. 4.13.

Рис. 4.12. Условное обозначение катушки индуктивности.

если ток, подаваемый в схему, которая содержит катушку, резко увеличить, то ток в схеме будет нарастать плавно до достижения своего мак­симального значения.

Способность катушки индуктивности препятствовать изменению силы тока, протекающего через нее, носит название индуктивности этой катушки. Индуктивность обозначается буквой L, единицей ее измерения является генри (Гн).

Постоянная времени RС-цепи

На рис. 4.13 последовательная цепочка из конденсатора и резистора соединяется через ключ с источником питания. Когда ключ находится в положении 1, конденсатор постепенно заряжается через сопротивление, пока напряжение на нем не достигнет уровня Е т. е. ЭДС или напряжения источника питания.

Процесс заряда конденсатора показан на рис. 4.14(а) экспоненциальной кривой. Время, за которое напряжение на конденсаторе достигает значения 0,63 от максимума, т. е. в данном случае 0,63Е, называется постоянной времени контура или цепи.

Вернемся к рис. 4.13. Если ключ установить в положение 2, конденсатор будет сохранять запасенную энергию. При переведении ключа в положение 3 конденсатор начинает разряжаться на землю через резистор R, и напряжение на нем постепенно падает до нуля. Процесс разряда конденсатора показан на рис. 4.14(б). В этом случае постоянной времени цепи называется время, за которое напряжение на конденсаторе уменьшается 0,63 от своего максимального значения.

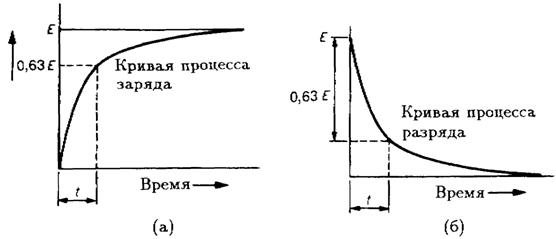

Рис. 4.14. Кривые заряда (а) и разряда (б) конденсатора, где t — постоянная времени.

Как для случая заряда, так и для случая разряда конденсатора через резистор R постоянная времени цепи выражается формулой

где t — постоянная времени в секундах, С — емкость в фарадах, R — сопротивление, выраженное в омах.

Например, для случая С = 10 мкФ и R = 10 кОм постоянная времени цепи равна

На рис. 4.15 изображены графики процессов заряда для цепей с малой и с большой постоянной времени.

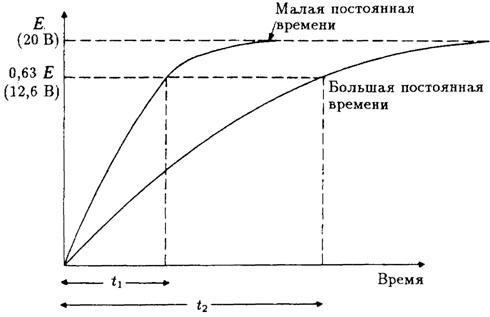

Рис. 4.15. Процессы заряда для цепей с малой и с большой постоянной времени.

Постоянная времени RL-цепи

Рассмотрим схему, изображенную на рис. 4.16. Катушка индуктивности L соединена последовательно с резистором R, имеющим сопротивление 1 кОм. В момент замыкания ключа S ток в цепи равен нулю, хотя под действием ЭДС источника он, казалось бы, должен резко увеличиться. Однако катушка индуктивности, как известно, препятствует всякому изменению силы тока, протекающего через нее, поэтому ток в цепи будет возрастать по экспоненциальному закону, как показано на рис. 4.17. Ток будет возрастать до тех пор, пока не достигнет своего максимального значения. После этого увеличение тока прекратится, а падение напряжения на резисторе R станет равным приложенному напряжению Е. Установившееся значение тока равно

E/R = 20 В/1 кОм = 20 мА.

Скорость изменения тока в цепи зависит от конкретных значений R и L. Время, необходимое для того, чтобы сила тока достигла значения, равного 0,63 от его максимальной величины, носит название постоянной времени цепи. Постоянная времени вычисляется по формуле L/R где L выражается в генри, а R — в омах. В этом случае постоянная времени получается в секундах. Используя значения L и R, указанные на рисунке, получаем

Следует заметить, что, чем больше R, тем меньше L/R и тем быстрее изменяется ток в цепи.

Рис. 4.16.

Рис. 4.17. Экспоненциальное увеличение тока, протекающего через катушку индуктивности.

Сопротивление по постоянному току

Катушка индуктивности, включенная в цепь, не препятствует протеканию постоянного тока, если, конечно, но принимать во внимание очень малое сопротивление провода, из которого она сделана. Следовательно, катушка индуктивности имеет нулевое или очень малое сопротивление и может рассматриваться в цепи постоянного тока как цепь короткого замыкания. Конденсатор же в связи с наличием в нем изолирующего ди­электрика имеет бесконечное или очень большое сопротивление и может рассматриваться в цепи постоянного тока как разрыв.

Векторное представление

Сигнал синусоидальной формы может быть представлен в виде век­тора ОА, вращающегося против часовой стрелки с угловой скоростью ω = 2πf, где f – частота сигнала (рис. 4.18). По мере того как поворачивается вектор, ордината его конца характеризует показанный на рисунке синусоидальный сигнал. Один полный оборот вектора (360°, или 2π) со­ответствует одному полному периоду. Половина оборота (180°, или π) со­ответствует половине периода, и так далее. Таким образом, ось времени, как показано на рисунке, может использоваться для нанесения значений угла, на который повернулся вектор. Максимум сигнала достигается при 90° (1/4 периода), а минимум — при 270° (3/4 периода).

Теперь рассмотрим два синусоидальных сигнала, представленных на рис. 4.19(а) векторами ОА и ОВ соответственно. Если оба сигнала имеют одинаковые частоты, то векторы ОА и ОВ будут вращаться с одинаковой угловой скоростью ω = 2πf. Это означает, что угол между этими векторами

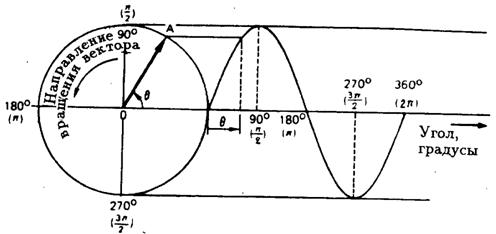

Рис. 4.18. Векторное представление синусоидального сигнала.

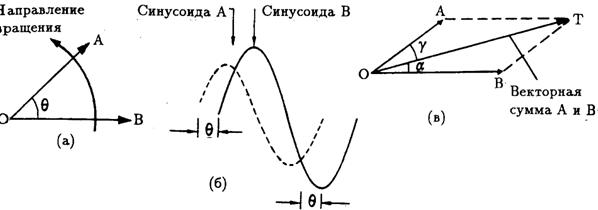

Рис. 4.19. Разность фаз. Вектор ОА опережает вектор ОВ

(или вектор ОВ отстает от вектора ОА) на угол θ.

изменяться не будет. Говорят, что вектор ОА опережает вектор ОВ на угол θ, а вектор ОВ отстает от вектора ОА на угол в. На рис. 4.19(б) эти сигналы развернуты во времени.

Если оба этих синусоидальных сигнала сложить, то в результате получим другой синусоидальный сигнал, имеющий ту же частоту f, но другую амплитуду. Результирующий сигнал может быть представлен вектором ОТ, который, как показано на рис. 4.19(в), является векторной суммой векторов ОА и ОВ. Вектор ОТ опережает вектор ОВ на угол α и отстает от вектора ОА на угол γ. Дальше вы увидите, что векторное представление является весьма удобным приемом при анализе и расчете цепей переменного тока.

Разность фаз

Когда к резистору R приложено напряжение V, через него протекает ток I. Напряжение и ток являются определенными электрическими величинами со своими единицами измерения и законами изменения.

Рис. 4.20.

Рис. 4.21.

В случае цепей постоянного тока (см. гл. 1) вопрос о форме сигналов вообще не встает, а вот для цепей переменного тока соотношения между изменениями тока и напряжения — весьма важный момент.

Когда переменное напряжение приложено к резистору R, то ток, про­текающий через R, находится в одной фазе с напряжением, т. е. разность фаз равна нулю (рис. 4.20(б, в)).

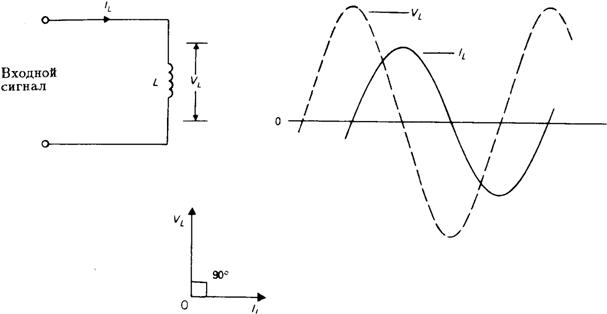

Когда переменное напряжение приложено к катушке индуктивности (рис. 4.21), между напряжением и током возникает разность фаз, равная 90°, причем напряжение опережает по фазе ток.

Когда переменное напряжение приложено к конденсатору, между на­пряжением и током также возникает разность фаз, равная 90°, но на этот раз, как показано на рис. 4.22, напряжение отстает по фазе от тока.
