Эти точки располагаются по три и образуют треугольники, называ­емые триадами (КЗС). Чтобы гарантировать, что каждая электронная пушка облучает только точку своего цвета, а не «чужие», применяется «теневая маска». Невооруженным глазом точки по отдельности нераз­личимы, поэтому глаз видит смешанные цвета, благодаря чему воспроиз­водится первоначальное цветное изображение. Катушка сведения лучей, которая расположена в горловине ЭЛТ и на которую подаются синхро­импульсы строк и полей (кадров), обеспечивает облучение всеми тремя пушками одной и той же строки.

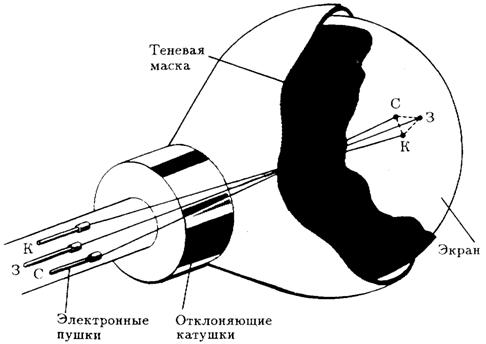

Рис. 18.9. Масочный дельта-кинескоп.

Масочный кинескоп с копланарным расположением электронных пушек

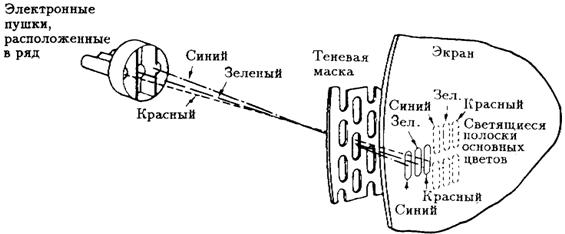

В ЭЛТ копланарного кинескопа все три электронные пушки расположе­ны в ряд, а светящееся покрытие экрана состоит из триад, расположен­ных «бок о бок», полосами. Каждая трехцветная триада сделана таким образом, что она совпадает с продольной прорезью в теневой маске.

Первый копланарный масочный кинескоп был разработан фирмой Sony и получил название тринитрон. Затем был выпущен копланарный Прецизионный (precision-in-line – PIL) кинескоп Малларда, кинескоп с автоматической фокусировкой (рис. 18.10).

Рис. 18.10. Прецизионный копланарный кинескоп.

Цифровая стереосистема NICAM

Как уже говорилось ранее, звуковой сигнал передается на несущей ча­стоте 6 МГц, которая лежит за пределами полосы частот видеосигнала, что исключает всякое взаимное влияние. Используя этот метод, можно достигнуть высокого качества звука, установив в телеприемнике ка­чественный усилитель звуковой частоты. Тем не менее этот метод не обеспечивает высокую верность воспроизведения (hi-fi), а также введение стереофонической передачи, поскольку при добавлении второй несущей для передачи звукового сигнала невозможно избежать взаимного влия­ния видео - и звукового сигналов, а также звуковых сигналов между собой. Для получения стереофонического звучания (с качеством hi-fi) пришлось искать новые пути.

После нескольких лет исследований и разработок специалисты Би-би-си предложили совершенно новую звуковую систему для телевещания, которую они назвали NICAM 728, или просто NICAM. NICAM можно расшифровать как «система одновременной передачи компандированных объединенных сигналов близких частот», а 728 - это скорость передачи информации, составляющая 728 Кбит/с. Эта система имеет два совершен­но независимых звуковых канала, поэтому по ним может передаваться как стереозвук, так и передача на двух языках. Передача может вестись как по одному, так и по двум каналам, причем частоты этих каналов совершенно отделены от частотно-модулированного монофонического ка­нала частотой 6 МГц.

Телевидение высокой четкости

Созданием системы телевидения высокой четкости (HDTV) предпринята попытка достигнуть качества изображения, подобного тому, которое по­лучается на 16-миллиметровой пленке. Чтобы достигнуть такого уровня качества, необходимо значительно большее количество строк развертки. Предлагается использовать 1250 строк развертки в сочетании с новым удлиненным изображением, снабженным текстовым блоком. При этом полоса частот расширяется до 34,7 МГц.

Для сужения полосы частот передаваемого сигнала до приемлемой величины вводятся передовые методы цифровой обработки. Поскольку полоса частот значительно расширилась, необходимо использовать спутниковую связь с применением частот от 1000 МГц (1 ГГц).

Передача текстовой информации

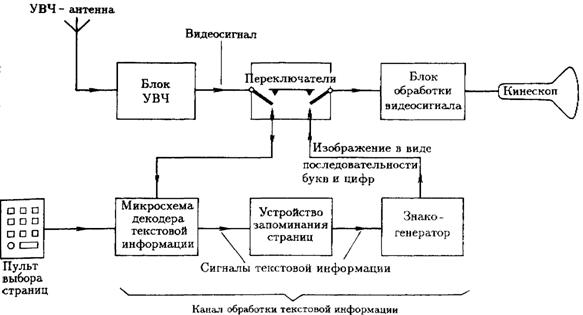

Передача текстовой информации представляет собой передачу информа­ции в определенном коде в дополнение к обычному сигналу изображения. В ТВ-системах 625 лишь примерно 575 строк используются для форми­рования изображения. Остальные строки резервируются для синхрони­зации и вертикальной развертки. Текстовая информация размещается в некоторых из этих неиспользованных строк и передается в обычном порядке. Непосредственно в телевизоре текстовая информация отделя­ется от видеосигнала, разбивается на «страницы» и обрабатывается для непосредственной выдачи на экран. На рис. 18.11 показана упрощенная схема устройства для приема и обработки текстовой информации. Снача­ла видеосигнал при помощи электронного переключателя направляется на декодер текстовой информации. Декодер, который состоит из набора кремниевых микросхем, «сортирует» эту информацию на группы строк и страницы в соответствии с пожеланиями владельца, записывает ее в блоки памяти, а затем при помощи знакогенератора выводит на экран в виде комбинации букв и цифр.

Телевизор с цифровой обработкой информации

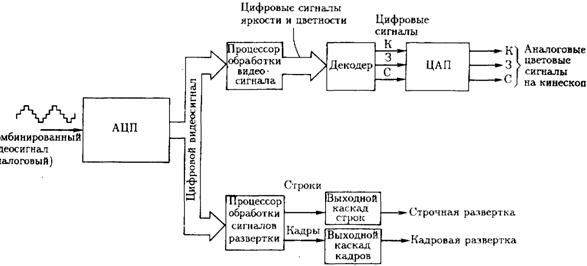

Цифровой обработке может подвергаться не только текстовая информа­ция и информация, передаваемая в системе NICAM, но и собственно ви­деосигнал. На рис. 18.12 показаны основные элементы телевизора с цифровой обработкой информации.

Рис. 18.11.

Рис. 18.12.

Комбинированный видеосигнал с каскада промежуточной частоты подается на аналого-цифровой преобразователь (АЦП) для преобразования в последовательность кодированных цифровых импульсов. Затем видеосигнал в таком цифровом виде подается на входы процессора обработки видеосигнала и отклоняющей системы. Процессор обработки видеоинформации выполняет все необходимые действия по обработке сигналов яркости и цветности. Сигнал, получаемый на выходе этого процессора, в дальнейшем расшифровывается декодером для получения сигналов красного, зеленого и синего (КЗС) цвета в форме цифрового сигнала. С декодера сигналы цветов поступают на цифро-аналоговый преобразователь (ЦАП) для восстановления исходных ана­логовых сигналов основных цветов КЗС, с которого они уже подаются на ЭЛТ.

Процессор, управляющий отклонением лучей, обеспечивает синхрони­зацию развертки, а также выдает управляющие сигналы строк и полей (кадров), которые затем подаются на катушки отклонения лучей через соответствующие выходы. Работой телевизоров с цифровой обработкой информации, как правило, управляют встроенные микрокомпьютеры, ко­торые обеспечивают очень точное соответствие частот для синхронизации строк и кадров, в результате чего получается очень устойчивое изобра­жение, которое к тому же отличается более высоким качеством.

19

Упражнения I

По материалам глав 1 – 18. Ответы см. в приложении 7 в конце книги.

1. Число периодов синусоидального сигнала, показанных на рис. 19.1 равно

а)1·1/4, б)1·1/2, в)2·1/2, г)3.

2. Частота сигнала, изображенного на рис. 19.2, равна

а) 2 Гц, б) 2,5 Гц, в) 4 Гц, г) 5 Гц.

3. Синусоидальный сигнал имеет амплитуду 10 В. Его среднеквадратическое значение приблизительно равно

а) 5 В, б) 7 В, в) 10 В, г) 20 В.

4. При широтно-импульсной модуляции изменяемым параметром несу­щей является

а) длительность,

б) амплитуда,

в) положение,

г) частота.

5. Какая из следующих частот относится к ультравысокому диапазону частот (УВЧ)?

а) 100 МГц, б) 1000 МГц, в) 10000 МГц, г) 100000 МГц.

Рис. 19.1.

Рис. 19.2.

6. ЧМ-передачи Би-би-си ведутся при максимальной девиации частоты

а) ± 9 кГц, б) ± 30 кГц, в) ± 75 кГц, г) ± 250 кГц.

7. В радиосвязи амплитудная модуляция применяется чаще, чем частот­ная, потому что

а) требует меньшую полосу частот,

б) обеспечивает лучшее качество звука,

в) имеет меньший шум,

г) передает больший объем информации.

8. Если синусоидальный сигнал подать па вход дифференцирующего эле­мента, то на выходе получаются

а) короткие импульсы,

б) прямоугольные импульсы,

в) треугольные импульсы,

г) синусоидальный сигнал.

9. Схема, заключенная в прямоугольнике на рис. 19.3, является

а) интегратором,

б) ограничителем,

в) схемой восстановления постоянной составляющей,

г) межкаскадным элементом связи.

10. Какое из условных обозначений на рис. 19.4 относится к pnp-транзистору?

Рис. 19.3.

Рис. 19.4.

11. В звуковом канале 625-строчной ТВ-системы используется модуля­ция

а) амплитудная,

б) фазовая,

в) импульсно-кодовая,

г) частотная.

12. На рис. 19.5 блок 2 представляет собой

а) усилитель промежуточной частоты,

б) гетеродин,

в) смеситель,

г) детектор.

13. С помощью какого логического элемента или комбинации логических элементов можно получить на выходе только логическую 1, если на вход подаются четыре логических 0?

а) элемент ИЛИ-НЕ с двумя входами плюс элемент И с двумя входами,

б) элемент И-НЕ с двумя входами плюс элемент ИЛИ-НЕ с двумя входами,

в) элемент ИЛИ-НЕ с четырьмя входами,

г) элемент И-НЕ с четырьмя входами.

14. Обратимся к рис. 19.6. Если ток в проводнике направлен от наблю­дателя, то проводник будет

а) перемещаться вверх,

б) перемещаться вниз,

в) оставаться неподвижным,

г) перемещаться вправо.

Рис. 19.5.

Рис. 19.6.

Рис. 19.7.

15. Частота пульсаций напряжения на выходе двухполупериодного выпрямителя равна 120 Гц. Какова частота напряжения на входе?

а) 50 Гц, б) 60 Гц, в) 120 Гц, г) 200 Гц.

16. Усилитель включает в себя два каскада. Первый каскад имеет коэффициент усиления по напряжению 30, а второй – 40. Каков общий коэффициент усиления усилителя?

а) 70, б) 120, в) 1200, г) 7000.
