Выходной сигнал двухтактного усилителя с нулевым смещением эмиттерных переходов транзисторов воспроизводится с искажениями типа «ступенька», как показано на рис. 30.10. Эти искажения связаны с нели­нейными участками характеристик двух транзисторов. Искажения воз­никают в те моменты времени, когда один транзистор начинает откры­ваться, а другой — закрываться. Для устранения этих искажений на базы транзисторов подается небольшое напряжение прямого смещения (0,1-0,2 В), как показано на рис. 30.11, где резисторы R1 и R2 образу­ют общую цепь смещения для обоих транзисторов. Нелинейности двух транзисторов компенсируют друг друга, и на выходе воспроизводится не­искаженный сигнал.

Рис. 30.11. Цепь смещения R1 — R2 устраняет искажения типа «ступенька».

Транзисторные фазорасщепители

На рис. 30.12 показана схема фазорасщепителя на транзисторе прп-типа. Резисторы R3 и R4 имеют равные сопротивления, для того чтобы полу­чить на выходе два равных по величине и противоположных по знаку си­нусоидальных сигнала, снимаемых с эмиттера и коллектора транзистора. Для обеспечения максимальной величины неискаженного выходного сиг­нала отношение сопротивлений R1 : R2 должно находиться в диапазоне от 2 : 1 до 3 : 1. Типичные значения постоянных напряжений, определя­ющих режим транзистора по постоянному току, указаны на схеме.

Рис. 30.12. Транзисторный фазорасщепитель.

Двухтактный усилитель на комплементарных транзисторах

Двухтактный усилитель мощности на комплементарных транзисторах по­зволяет отказаться от использования как фазорасщепителя на входе, так и трансформатора на выходе. В этом усилителе используются два сим­метричных транзистора, рпр- и npn-типа, называемые комплементарной парой. Принцип его работы основан на том факте, что положитель­ный сигнал открывает прп-транзистор, а отрицательный сигнал — рпр-транзистор. На рис. 30.13 приведена базовая схема двухтактного усили­теля на комплементарных транзисторах (иногда называемая каскадом с дополнительной симметрией). Транзисторы T1 и T2 работают в режи­ме класса В, т. е. в точке отсечки. Используются два источника пи­тания: +VCC и –VCC. В положительном полупериоде входного сигнала транзистор T1 открыт, а транзистор T2 закрыт. Ток i1 транзистора T1 создает положительную полуволну тока в нагрузочном резисторе R. В отрицательном полупериоде открывается транзистор T2, и теперь его ток i2, имеющий противоположное току i1 направление, протекает через на­грузочный резистор. Таким образом, на нагрузке формируется полный синусоидальный сигнал, соответствующий двум половинам полного пери­ода входного сигнала. Следует отметить, что в рассматриваемом каскаде транзисторы включены по схеме с общим коллектором, то есть как эмиттерные повторители, поскольку выходной сигнал снимается с эмиттеров транзисторов.

На рис. 30.14 приведена полная схема двухтактного усилителя мощно­сти на комплементарных транзисторах вместе с предвыходным каскадом.

Рис. 30.13. Базовая схема двухтактного усилителя на комплементарных тран­зисторах.

Рис. 30.14. Двухтактный усилитель на комплементарных транзисторах с неза­висимой цепью смещения для транзистора T1 предвыходного каскада.

Схема модифицирована для питания от одного источника. Транзистор T1 работает в предвыходном каскаде (предусилителе мощности). Цепь сме­щения R1 — R2 обеспечивает работу этого каскада в режиме класса А. При подаче питания устанавливается нормальный статический режим тран­зистора T1 (транзистор открыт). Разделительный конденсатор Сз раз­ряжен. Следовательно, потенциал точки А, где соединяются эмиттеры транзисторов T2 и T3, равен нулю. Однако базы этих транзисторов нахо­дятся под положительным потенциалом, определяемым напряжением на коллекторе транзистора T1. Это положительное напряжение открывает транзистор T2. Транзистор T3 (рпр-типа) при этом закрыт. Таким обра­зом, ток i2, протекающий через открытый транзистор, будет заряжать конденсатор C3, как показано на схеме. По мере заряда этого конденса­тора возрастает напряжение в точке А. Процесс зарядки продолжается до тех пор, пока не закроется транзистор T2. Это происходит в тот момент, когда напряжение на эмиттере этого транзистора (в точке А) сравнива­ется с напряжением на его базе.

Если статический режим транзистора T1 выбран таким образом, что его коллекторное напряжение равно 0,5VCC, то транзистор T2 закроется, как только потенциал точки А возрастет до 0,5VCC. В результате схе­ма будет сбалансирована по постоянному току и каждому транзистору будет приложено напряжение, равное половине напряжения источника питания. Транзисторы T2 и T3 оказываются в отсечке (режим класса В) с нулевым напряжением смещения на их эмиттерных переходах, т. е. они находятся на грани включения при отсутствии входного сигнала.

При подаче входного сигнала транзистор T1 находится в проводящем состоянии в течение всего периода, усиливая этот сигнал и обеспечивая «раскачку» выходных транзисторов T2 и T3. Комплементарная пара выходных транзисторов обеспечивает дальнейшее усиление сигнала, как это рыло описано выше при рассмотрении базовой схемы.

Схема на рис. 30.14 имеет низкую стабильность по постоянному то­ру. Любое изменение тока транзистора T1 вызывает изменение статиче­ского режима выходной пары транзисторов, что может привести к иска­жениям выходного сигнала. Для улучшения стабильности использует­ся отрицательная обратная связь по постоянному току, обеспечивающая автоматическую подстройку смещения транзистора T1, как показано на рис. 30.15. Постоянное напряжение, действующее в точке А (0,5Vcc), подается обратно на базу транзистора T1 через резистор обратной связи RF. В этой схеме громкоговоритель подключен к положительной шине источника питания через разделительный конденсатор С3. Заметим, что в такой конфигурации ток транзистора T3 заряжает этот конденсатор, а ток транзистора T2 разряжает его. Вообще, транзистор, включенный «последовательно» с разделительным конденсатором, заряжает его, а включен­ный «параллельно» — разряжает. Через резистор R4 на базы выходных транзисторов подается небольшое напряжение прямого смещения, обеспечивающее уменьшение искажений типа «ступенька». Резисторы R6 и R7 в эмиттерных цепях транзисторов T2 и T3 обеспечивают стабильность по постоянному току, а также неглубокую обратную связь по переменному оку, улучшающую частотные характеристики усилителя.

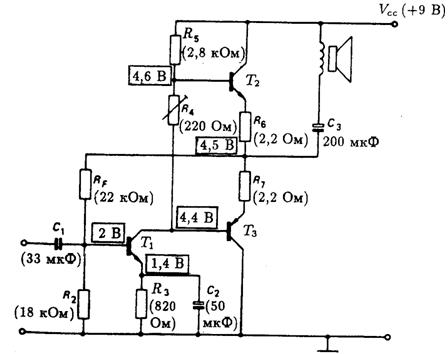

Рис. 30.15. Типичный двухтактный усилитель мощности на комплементарных резисторах. Смещение на базу транзистора Т1 подается через резистор отрицательной обратной связи RF.

Усилители постоянного тока

При усилении сигналов постоянного тока между каскадами действует не­посредственная связь, как показано на рис. 30.16. Напряжение на базу транзистора Т2 напрямую подается с коллектора транзистора Т1. По­этому статический режим (в отсутствие сигнала) транзистора Т2 опре­деляется статическим режимом предыдущего каскада. Отсутствие раз­делительного конденсатора позволяет усиливать самые низкочастотные сигналы.

Усилители постоянного тока подвержены так называемому дрейфу, представляющему собой сдвиг рабочей точки усилителя при изменении температуры. Для устранения дрейфа в схему включаются термисторы (термосопротивления) или другие температурно-чувствительные элемен­ты, как показано на рис. 30.16.

Рис. 30.16. Усилитель с непосредственной связью.

Обратная связь в усилителях

На рис. 30.17 показана система с обратной связью, в которой часть вы­ходного напряжения подается обратно на вход усилителя. Напряжение υf есть напряжение обратной связи, которое добавляется к входному на­пряжению υi для получения эффективного входного напряжения ei, дей­ствующего непосредственно на входе усилителя. Цепь обратной связи В передает весь или часть β выходного сигнала обратно на вход усилите­ля. Если выходное напряжение равно υ0, то напряжение обратной связи равно

υf = βυ0

Эффективный сигнал на входе усилителя υi = ei + υf = ei + βυ0. При введении обратной связи коэффициент усиления становится равным

Рис. 30.17. Обратная связь в усилителях.

При введении отрицательной обратной связи, когда напряжение обрат­ной связи находится в противофазе с входным напряжением, эффектив­ное входное напряжение ei = υi – υf, что приводит к уменьшению коэф­фициента усиления всей системы. При положительной обратной связи ситуация изменяется на обратную: напряжение обратной связи находит­ся в фазе с входным напряжением, и эффективное входное напряжение ei = υi + υf, т. е. превышает входное напряжение на величину напряже­ния обратной связи, в результате увеличивается коэффициент усиления всей системы.

Используя величины, указанные на рис. 30.17, и предполагая, что дей­ствует отрицательная обратная связь, можно рассчитать некоторые па­раметры системы с обратной связью.

Эффективное входное напряжение ei = 10 - 2 = 8 мВ.

Выходное напряжение υ0 = 8 · 100 = 800 мВ.

Таким образом, коэффициент усиления системы с обратной связью
