Основы электронной техники (стр. 21 )

17. Основным назначением стабилизатора на рис. 19.7 является компенсация

а) потерь в трансформаторе,

б) колебаний нагрузки,

в) неэффективности выпрямителя,

г) изменений частоты.

18. Блок на рис. 19.8 представляет собой

а) ограничитель,

б) элемент связи по переменному току,

в) схему восстановления постоянной составляющей,

г) выпрямитель.

Рис. 19.8.

19. Для уменьшения искажения сигнала на выходе усилителя применя­ется

а) отрицательная обратная связь, подаваемая с выхода на вход, б) положительная обратная связь, подаваемая с выхода на вход,

в) отрицательная обратная связь, подаваемая с входа на выход,

г) положительная обратная связь, подаваемая с входа на выход.

20. Схема, вырабатывающая переменный сигнал при питании от источ­ника постоянного тока, называется

а) модулятором,

б) детектором,

в) выпрямителем,

г) генератором (инвертором).

21. Сигнал на выходе логического элемента, показанного на рис. 19.9, будет присутствовать при условии, что сигналы поданы

а) только на входы А и С,

б) только на входы В и С,

в) на входы А, В и С,

г) на любые два входа.

22. При проверке неразрывности цепи прибора его сопротивление соста­вило 500 кОм, а при обратном включении – 50 Ом. Проверяемый прибор является

а) термистором,

б) конденсатором,

в) варистором,

г) германиевым диодом.

Рис. 19.10.

Рис. 19.9.

23. Измерительные приборы M1 и М2, включенные как показано к рис. 19.10, измеряют:

а) M1 — силу тока, М2 — напряжение,

б) M1 — силу тока, М2 — силу тока,

в) M1 — напряжение, М2 — силу тока,

г) M1 — напряжение, М2 — напряжение.

24. В результате отключения АРУ в радиоприемнике на выходе

а) уменьшится мощность,

б) появятся шум и искажения,

в) будут значительные изменения,

г) будет поврежден выходной каскад.

25. Резистор, показанный на рис. 19.11, может иметь отклонения от закодированного номинала на величину

а) ± 2 кОм, б) ± 5 кОм, в) ± 10 кОм, г) ± 20 кОм.

26. Четыре равных резистора соединены последовательно, и их полно сопротивление равно 800 Ом. Каково будет полное сопротивление цеп при их параллельном соединении?

а) 10 Ом, б) 50 Ом, в) 400 Ом, г) 1600 Ом.

27. Две полоски А и В из идентичного металла имеют одинаковые длин и толщину. Если ширина полоски А равна половине ширины полоски В, то отношение их сопротивлений будет равно

а) 1 : 2, б) 1 : 4, в) 2 : 1, г) 4 : 1.

28. В какой из перечисленных последовательностей сигналы записаны порядке увеличения частоты?

а) звуковые волны, радиоволны, световые волны, Х-лучи,

б) звуковые волны, световые волны, Х-лучи, радиоволны,

в) Х-лучи, радиоволны, звуковые волны, световые волны,

г) световые волны, Х-лучи, звуковые волны, радиоволны.

Рис. 19.11. Рис. 19.12.

29. При амплитудной модуляции несущей сигналом, имеющим диапазон частот 100-5000 Гц, результирующая полоса частот равна

а) 100 Гц, 6) 400 Гц, в) 5000 Гц, г) 10000 Гц,

30. В ЧМ-приемнике усилитель промежуточной частоты требует полосы частот

а) ± 9 кГц, б) ± 100 кГц, в) ± 10, 7 МГц, г) ± 470 кГц.

31. Рассмотрим логическую схему на рис. 19.12. Чтобы получить на ее выходе 1, на вход должна быть подана комбинация

Е F G H

а) 0 0 1 1

б) 1 1 0 0

в) 1 1 1 0

г) 0 0 0 1

32. В АМ-системе в результате изменения напряжения модулирующего сигнала изменяется

а) ширина полосы частот,

б) глубина модуляции,

в) боковые частоты,

г) девиация частоты.

33. 10-омный резистор рассеивает мощность 90 Вт, когда подключен к ис­точнику переменного тока напряжением 30 В. Указанное напряжение есть

а) среднеквадратическое значение,

б) среднее значение.

в) максимальное значение,

г) размах (удвоенная амплитуда) напряжения.

34. Какой из следующих двоичных кодов представляет число 7?

а) 0110, б) 0111, в) 1001, г) 1110.

Рис. 19.13. Рис. 19.14.

35. Обратимся к рис. 19.13. Если на вход двухполупериодного выпрямителя подается синусоидальный сигнал, то форма сигнала на выходе будет

36. При увеличении амплитуды модулирующего сигнала в ЧМ-системе происходит

а) увеличение амплитуды несущей,

б) увеличение глубины модуляции,

в) увеличение девиации частоты,

г) уменьшение в среднем частоты несущей.

37. Рассмотрим рис. 19.14. Амплитудно-частотная характеристика усилителя имеет вид

38. На рис. 19.15 изображена блок-схема электронно-лучевого осциллографа. Блоки А и В представляют собой

А В

а) схему синхронизации аттенюатор

б) схему синхронизации генератор развертки

в) генератор развертки схему синхронизации

г) аттенюатор генератор развертки

Рис. 19.15.

39. Y-усилитель осциллографа имеет чувствительность 10 мВ/см. Ка­кую максимальную амплитуду синусоидального сигнала можно ото­бразить на экране осциллографа, если полное Y-отклонение равно 6 см?

а) 30 мВ, б) 60 мВ, в) 120 мВ, г) 600 мВ.

40. В ЧМ-приемнике автоматическая подстройка частоты может быть использована для

а) выходного каскада ЗЧ,

б) частотного детектора,

в) гетеродина,

г) усилителя радиочастоты.

41. В электромагнитах обычно используют сердечник, сделанный из

а) мягкого железа,

б) твердого железа,

в) никеля,

г) стали.

42. Какой из логических элементов, показанных на рис. 19.16, будет иметь на выходе логическую 1?

Рис. 19.16.

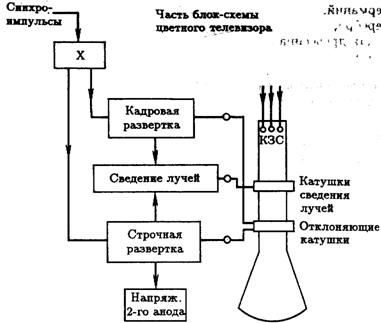

Рис. 19.17.

43. На схеме, изображенной на рис. 19.17, блок Х —

а) видеомонитор,

б) декодер системы цветного телевизора,

в) схема выделения сигналов синхронизации,

г) усилитель сигналов цветности.

44. Прямоугольный сигнал содержит кроме основной следующие гармоники:

а) только четные гармоники,

б) только нечетные гармоники,

в) четные и нечетные гармоники,

г) других гармоник нет.

45. Полоса частот видеоусилителя равна

а) 20 Гц - 20 кГц,

б) постоянный ток - 5 МГц,

в) 470 кГц - 10,7 МГц,

г) 10 МГц - 40 МГц.

46. Какой из перечисленных материалов является изолятором?

а) германий,

б) серебро,

в) сухая древесина,

г) сталь.

47. Если конденсатор емкостью 1 Ф имеет заряд 10 Кл, каково напряже­ние на его выводах?

а) 0,1 В, б) 1 В, в) 10 В, г) 100 В.

48. Если при питании нагрузки от нестабилизированного источника ток нагрузки сначала имеет небольшое значение, а затем увеличивается, то напряжение па выходе

а) остается неизменным,

б) уменьшается,

в) увеличивается,

г) сначала увеличивается, а затем уменьшается.

49. При частотной модуляции несущей простым синусоидальным сигна­лом число образующихся при этом боковых частот

а) равно нулю,

б) равно 2,

в) зависит от частоты несущей,

г) очень велико.

50. Если сложить двоичные числа 0101 и 1010, каков будет результат в десятичной системе счисления?

а) 4, б) 10, в) 15, г) 1111.

51. Чему равен коэффициент заполнения импульсной последовательно­сти на рис. 19.18 ?

а) 3 : 1, б)2 : 1, в) 1 : 2, г) 1 : 3.

Рис. 19.18.

Рис. 19.19. Рис. 19.20.

Рис. 19.21.

52. Разность потенциалов между точками А и В в схеме на рис. 19.19 равна

а) 0 В, б) 10 В, в) 50 В, г) 100 В.

53. Сопротивление, измеренное между точками А и В в схеме на рис. 19.20, равно

а) 2 Ом, б) 3,1 Ом, в) 8 Ом, г) 38 Ом.

54. Рассмотрим рис. 19.21. Частота повторения импульсов на входе paвна

а) 1 кГц, б) 4 кГц, в) 1 МГц, г) 4 МГц.

55. Канал генератора развертки должен вырабатывать

а) синусоидальный сигнал,

б) постоянный ток,

в) пилообразный сигнал,

г) импульсы малой длительности.

56. Блок 1 на рис. 19.22 — это

а) смеситель, б) радиочастотный блок настройки, в) каскад звуковой частоты,

г) частотный дискриминатор.

Рис. 19.22.

Рис. 19.23. Рис. 19.24.

57. Блок 3 на рис. 19.22 — это

а) гетеродин,

б) смеситель,

в) блок автоматической подстройки частоты (АПЧ),

г) ограничитель сигнала.

58. Блок 8 на схеме рис. 19.22 — это

а) выходной каскад звуковой частоты,

б) схема выделения сигналов синхронизации,

в) блок автоматической регулировки усиления (АРУ),

г) блок автоматической подстройки частоты (АПЧ).

59. Символ, показанный на рис. 19.23, означает

а) усилитель,

б) генератор,

в) фильтр верхних частот (ФВЧ),

г) фильтр нижних частот (ФНЧ).

60. Интегратор — это

а) ФНЧ,

б) ФВЧ,

в) преобразователь постоянного тока в переменный,

г) Ч М-детектор.

Рис. 19.25.
