Основы электронной техники (стр. 28 )

Рис. 25.2.

Оптроны, или оптические вентили

Одним из важных применений светоизлучающих диодов и фоточувствительных элементов, таких, как фотодиоды или фототранзисторы, явля­ется оптическая связь. В своем простейшем виде оптрон, или оптический вентиль, состоит из СИД, испускающего излучение инфракрасного диапазона, и фоточувствительного элемента, регистрирующего это излучение. Сак СИД, так и фоточувствительный элемент размещаются в одном корпусе (рис. 25.3).

Рис. 25.3.

Оптическая связь имеет большие преимущества по сравнению с транс­форматорной связью в тех применениях, где решаются задачи эффек­тивной коммутации и прерывания сигналов. Оптическая связь обладает высокой помехоустойчивостью, невосприимчива к наводкам переменного тока, переходным процессам, выбросам. Передача сигнала осуществля­ется в одном направлении, в результате любые изменения нагрузочных условий не оказывают никакого влияния на входные параметры (полная развязка выхода и входа). Кроме того, оптроны превосходят развязыва­ющие трансформаторы и реле по быстродействию.

26

Полевые транзисторы

Полевые транзисторы — это полупроводниковые приборы, которые ста­новятся все более популярными в современной электронике. Их рабо­та основана на использовании полупроводникового токонесущего канала, сопротивление которого управляется электрическим полем. Тем самым обеспечивается управление величиной тока, протекающего по каналу.

Полевые транзисторы называют также униполярными транзисторами, поскольку перенос заряда в них осуществляется только основными носителями. Ток этих носителей протекает в полупроводнике только одного типа — или n-типа, или p-типа. В отличие от полевого работа обычного транзистора основана на переносе как неосновных, так и основных носи­телей заряда. Это связано с тем, что ток в них протекает через прямосмещенный переход база-эмиттер (основные носители) и обратносмещенный переход база-коллектор (неосновные носители). Поэтому обычные транзисторы называют биполярными транзисторами.

У полевого транзистора три электрода: исток s (source), затвор g (gate) и сток d (drain). Эти электроды соответствуют эмиттеру, базе и коллектору биполярного транзистора.

Полевые транзисторы малы по размерам и имеют очень высокое входное сопротивление. Они менее чувствительны к изменениям температуры по сравнению с биполярными транзисторами и поэтому менее склонны к тепловому пробою. Следует также отметить простоту разработки схем на основе полевых транзисторов, в которых используется меньше компонентов, чем в аналогичных схемах на биполярных транзисторах.

Полевые транзисторы просты в изготовлении и лучше подходят для использования в интегральных схемах, чем их собратья — биполярные транзисторы.

Существуют два типа полевых транзисторов: транзисторы с управляющим pn-переходом и транзисторы со структурой металл-оксид-полупроводник (МОП-транзистор).

Транзистор с управляющим рп-переходом

Рассмотрим канал из полупроводника n-типа (канал n-типа), к которо­му приложено постоянное напряжение VDD (рис. 26.1(а)). По каналу от тока к истоку будет протекать ток, называемый током стока Id. Если теперь внутри п-канала путем диффузии создать область р-типа, называемую затвором (рис. 26.1(б)), то образуется рп-переход. Точно так же, как в случае обычного рп-перехода, в области перехода формируется слой, обедненный основными носителями заряда. Видно, что обедненный слой ограничивает протекание тока по каналу, уменьшая эффективную шири­ну последнего. Другими словами, он увеличивает сопротивление канала. Ширину обедненного слоя можно увеличить, т. е. еще больше ограничить протекание тока, если подать на переход напряжение VGS, которое сме­стит переход в обратном направлении (рис. 26.1(б)). Изменяя величину напряжения обратного смещения на затворе, можно управлять величи­ной тока стока ID. На рис. 26.2 показано поперечное сечение структуры полевого транзистора рассматриваемого типа.

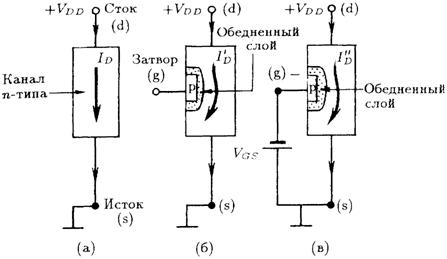

Рис. 26.1. Принцип работы полевого транзистора с управляющим рп-переходом.

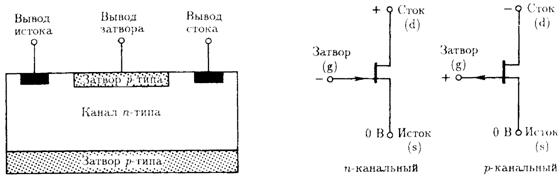

Рис. 26.2. Поперечное сечение структуры полевого транзистора с управляющим рп-переходом.

Рис. 26.3. Условные обозначения транзисторов с управляющим рп-переходом.

Применяются также полевые транзисторы с каналом p-типа, питае­мые от источника отрицательного напряжения – VDD. Условные обозна­чения обоих типов транзисторов с управляющим pn-переходом приведены на рис. 26.3.

Выходные характеристики

Семейство выходных характеристик транзистора с управляющим рп-переходом в схеме с общим истоком показано на рис. 26.4. Они ана­логичны выходным характеристикам биполярного транзистора. Эти ха­рактеристики показывают зависимость выходного тока ID от выходного напряжения VDS (напряжения между стоком и истоком) для заданных Значений напряжения на затворе VGS (напряжения между затвором и истоком).

Диапазон изменения смещающего напряжения затвор-исток доволь­но велик (несколько вольт) в отличие от биполярного транзистора, где напряжение база-эмиттер практически постоянно.

Видно, что при увеличении (по абсолютной величине) напряжения на затворе ток стока уменьшается. Это уменьшение происходит до тех пор, пока расширяющийся обедненный слой перехода затвор-канал не пере­кроет весь канал, останавливая протекание тока. В этом случае говорят, что полевой транзистор находится в состоянии отсечки.

Напряжение отсечки

рассмотрим выходную характеристику для VGS = 0 (рис. 26.4). При уве­личении напряжения VDS (от нулевого значения) ток стока постепенно увеличивается, пока не достигает точки Р, после которой величина тока практически не изменяется. Напряжение в точке Р называется напря­жением отсечки. При этом напряжении обедненный слой, связанный с обратносмещенным переходом затвор-канал, почти полностью перекры­вает канал. Однако протекание тока ID в этой точке не прекращается, поскольку благодаря этому току как раз и создается обедненный слой. Все кривые семейства выходных характеристик имеют свои точки отсеч­ки: P1, P2 и т. д. Если соединить эти точки друг с другом линией, то правее ее лежит область отсечки, являющаяся рабочей областью полевого транзистора.

Усилитель на полевом транзисторе с общим истоком

Схема типичного усилителя ЗЧ на полевом транзисторе показана на рис. 26.5. В этой схеме через резистор утечки R1 отводится на шасси очень малый ток утечки затвора. Резистор R3 обеспечивает необходимое обратное смещение, поднимая потенциал истока выше потенциала затво­ра.

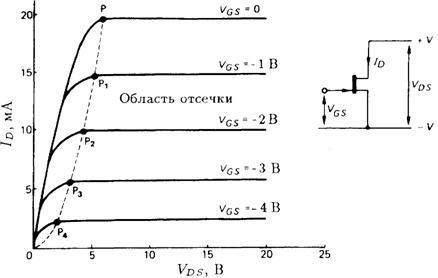

Рис. 26.4. Семейство выходных характеристик транзистора с управляющим рп-переходом.

Рис. 26.5. УЗЧ на п-канальном полевом транзисторе с управляющим рп-переходом.

Кроме того, этот резистор обеспечивает также стабильность режима усилителя по постоянному току. R2 – нагрузочный резистор, который может иметь очень большое сопротивление (до 1,5 МОм). Развязыва­ющий конденсатор С2 в цепи истока устраняет отрицательную обратную связь по переменному току через резистор R3. Следует отметить, что раз­делительный конденсатор С1 может иметь небольшую емкость (0,1 мкФ) благодаря высокому входному сопротивлению полевого транзистора.

При подаче сигнала на вход усилителя изменяется ток стока, вызы­вая, в свою очередь, изменение выходного напряжения на стоке транзи­стора. Во время положительного полупериода входного сигнала напря­жение на затворе увеличивается в положительном направлении, обратное напряжение смещения перехода затвор-исток уменьшается и, следовательно, увеличивается ток ID полевого транзистора. Увеличение ID приводит к уменьшению выходного (стокового) напряжения, и на выходе воспроизводится отрицательный полупериод усиленного сигнала. И на­оборот, отрицательному полупериоду входного сигнала соответствует по­ложительный полупериод выходного сигнала. Таким образом, входной и выходной сигналы усилителя с общим истоком находятся в противофазе.

Расчет статического режима

Одно из преимуществ полевого транзистора – очень малый ток утечки затвора, величина которого не превышает нескольких пикоампер (10-12 A). Поэтому в схеме усилителя па рис. 26.5 затвор находится практически при нулевом потенциале. Ток полевого транзистора протекает от стока к истоку и обычно отождествляется с током стока ID (который, очевидно, равен току истока IS).

Рассмотрим схему на рис. 26.5. Полагая ID = 0,2 мА, вычисляем потенциал истока: VS = 0,2 мА · 5 кОм = 1 В. Это величина напряжения обратного смещения управляющего pn-перехода.

Падение напряжения на резисторе R2 = 0,2 мА · 30 кОм = 6 В.

Потенциал стока VD = 15 – 6 = 9 В.

Линия нагрузки

Линию нагрузки можно начертить точно так же, как для биполярного транзистора. На рис. 26.6 показана линия нагрузки для схемы па же. 26.5.

Если ID = 0, то VDS = VDD = 15 В. Это точка Х на линии нагрузки.

Если VDS = 0, то почти все напряжение VDD источника питания па­дает на резисторе R2. Следовательно, ID = VDD / R2 = 15 В / 30 кОм = 0,5 мА. Это точка Y на линии нагрузки. Рабочая точка Q выбирается таким образом, чтобы транзистор работал в области отсечки.

Выбранная рабочая точка Q (точка покоя) на рис. 26.6 определяется величинами: ID = 0,2 мА, VGS = - 1 В, VDS = 9 В.

МОП-транзистор

В полевом транзисторе этого типа роль затвора играет металлический электрод, электрически изолированный от полупроводника тонкой пленкой диэлектрика, в данном случае оксида. Отсюда и название транзистора «МОП» - сокращение от «металл-оксид-полупроводник».
