Раздел 1B2. Механическая система двигателя M161 (стр. 11 )

Примечание: Прежде чем произвести холодный запуск двигателя убедитесь, что клинья вынуты.

9. Вынуть использованную цепь из корпуса цепи.

10.  Соединить оба разделителя новой цепи с помощью звена (5) и центральной пластины (6).

11.  Установить захват (a) и часть тяги (b) на сборочный инструмент как показано на картинках.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-75

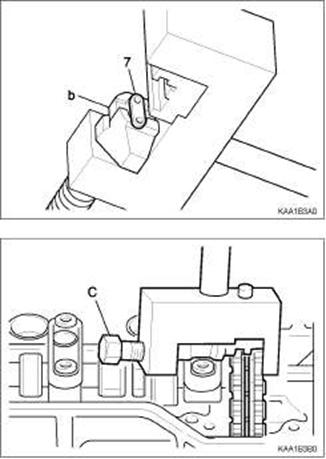

12. Поместить внешнюю пластину (7, толщина 1.2 мм) внутрь части тяги (b).

13.  Установить цепь в сб. 000 589 58 43 00 над звеном и затянуть шпиндель (c) до упора.

14.  Поместить цепь в сб. 000 589 58 43 00.

15. Заменить часть тяги (b), как показано на картинке.

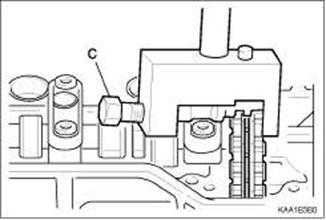

16. Установить цепь в сб. 000 589 58 43 00 на палец звена и затянуть шпиндель (c).

Примечание

30 Н-м (22 фунт-фут)

Момент затяжки

Y2002

1B2-76 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



17. Приклепать палец звена.

Проверить состояние, если необходимо.

18. Установить натяжитель цепи.

Примечание

Момент затяжки	Резьбовая заглушка	40 Н-м (30 фунт-фут)
Натяжитель в сб.	72-88 Н-м (53 - 65 фунт-фут)

19. Проверить синхронизацию распредвала.

SSANGYONG MY2002

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-77

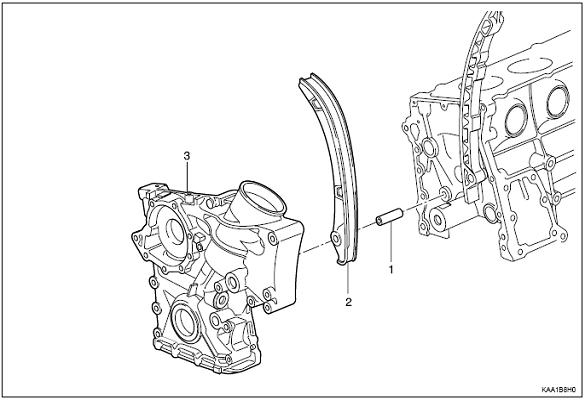

НАТЯЖНАЯ РЕЙКА

Подготовительная работа : Снятие головки цилиндра



far\

KAA1B8H0

1  Палец подвижной рейки

2  Подвижная рейка

3 Крышка картера распределительных шестерен

Процесс снятия и установки

1.  Снять крышку картера распределительных шестерен (3).
Примечание: Будьте внимательны и не повредите прокладку.

2.  Снять подвижную рейку (1) с пальца (2).

Примечание:

•  Заменить пластиковую направляющую (2), если она повреждена.

•  Для установки точно выровнять пластиковую направляющую (2) с подвижной рейкой (1).

3. Процесс установки осуществляется в обратном порядке.

1B2-78 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

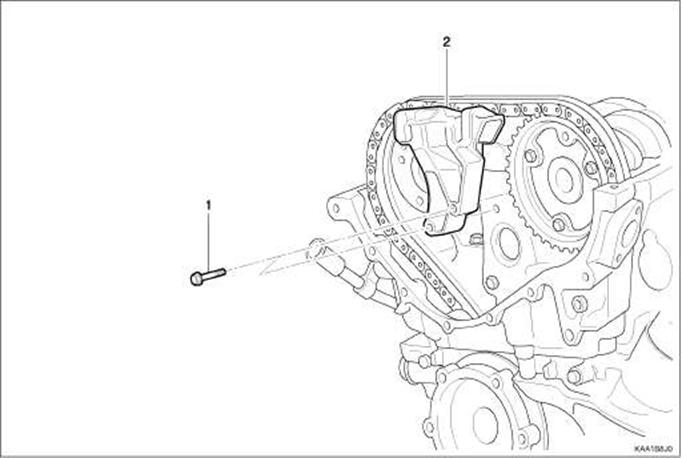

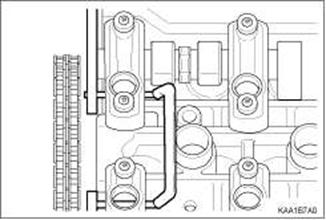

НАПРАВЛЯЮЩАЯ ГОЛОВКИ ЦИЛИНДРА

Подготовительная работа : Снятие передней крышки головки цилиндра

1 Болт (M6 X 45, 2 шт.)

...................... 9 - 11 Н-м (80 - 97 фунт-дюйм)

2 Направляющая

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-79



Необходимый инструмент

111 589 03 15 00 Палец

Процесс снятия и установки

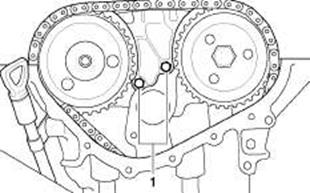

1.  Поместить цилиндр No. 1 на ATDC 20° направляющей.

2.  Установить палец 111 589 03 15 00 в отверстие колпачка подшипника.

3.  Снять натяжитель цепи.
Примечание

Момент затяжки	Резьбовая заглушка	40 Н-м (30 фунт-фут)
Натяжитель в сб.	72-88 Н-м (53 - 65 фунт-фут)

KAA1B8K0

4. Открутить болт (1) и снять направляющую. Примечание

Момент затяжки

9-11 Н-м (80 - 97 фунт-фут)

5. Установка осуществляется в обратном порядке.

Y2002

1B2-80 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

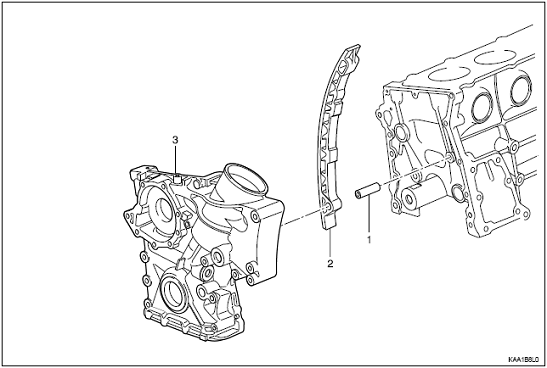

НАПРАВЛЯЮЩАЯ КАРТЕРА

Подготовительная работа : Снятие крышки картера распределительных шестерен

1  Палец направляющей

2  Направляющая

3 Крышка картера распределительных шестерен

Процесс снятия и установки

1. Снять крышку картера распределительных шестерен (3).

Примечание: Будьте аккуратны, чтобы не повредить прокладку при снятии / установке крышки картера шестерен.

2. Снять направляющую (2) с пальца (1).

Примечание:

•  Заменить пластиковую направляющую (2), если она повреждена.

•  Соединить пластиковую направляюую (2) и направляющую (1), аккуратно совместив их при установке.

3. Установка осуществляется в обратном порядке.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-81

ЗВЕЗДОЧКА КОЛЕНЧАТОГО ВАЛА

Подготовительная работа : Снятие поддона картера

Снятие натяжной рейки

Снятие направляющей картера

1  Натяжитель цепи масляного насоса

2  Втулка цепи масляного насоса

3  Пружина цепи масляного насоса

4  Звездочка коленчатого вала

5  Ключ

6 Болт (M8 x 20, 1 шт.) / Шайба

........... 29 - 35 Н-м (21 - 26 фунт-фут)

7  Звездочка масляного насоса

8  Масляный насос

9  Роликовая цепь масляного насоса
10 Цепь привода распределительного механизма

SSANGYONG MY2002

1B2-82 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



Необходимые инструменты

615 589 01 33 00 Выталкиватель звездочки коленчатого вала

Процесс снятия и установки

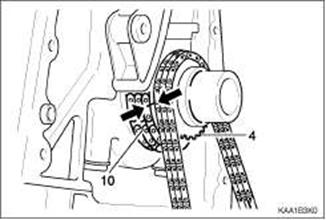

1. Нанести отметку на звездочку коленвала (4) и цепь привода (10) с помощью краски (стрелка).

Примечание: Совместить отметки на звездочке коленчатого вала и цепи привода. Также, совместить отметки на звездочке коленчатого вала и цепи привода при сборке.

2. Открутить болт (6) и снять звездочку (7) с масляного насоса.

Примечание

Момент затяжки

29-35Н-м (21 - 26 фунт-фут)



3.  Снять роликовую цепь масляного насоса (9).

4.  Снять натяжитель цепи насоса (1), втулку цепи насоса (3) и пружину цепи насоса (2).

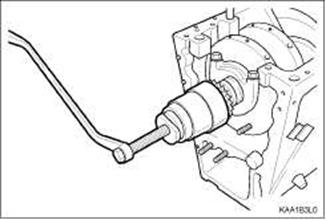

5.  Снять звездочку коленвала (4) с помощью выталкива

Примечание:

•  Будьте внимательны и не потеряйте ключ шкива коленвала (5) во время снятия.

•  Установить звездочку коленвала (4) после разогрева.

6. Установка осуществляется в обратном порядке.

SSANGYONG MY2002

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1 B2-83

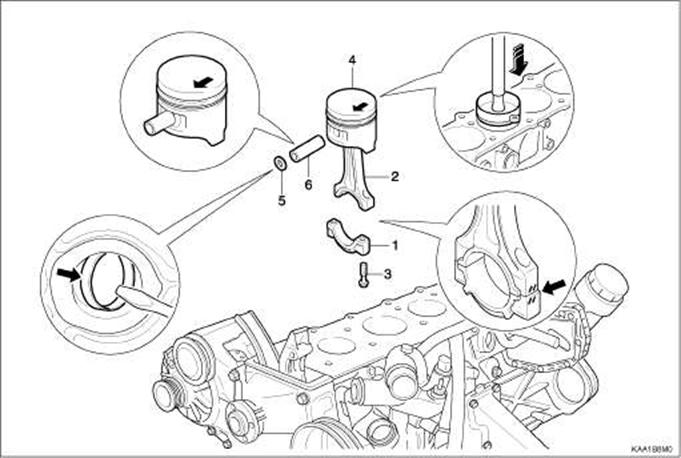

ПОРШЕНЬ

Подготовительная работа : Снятие двигателя

Снятие головки цилиндра

Снятие поддона картера

Снятие масляного насоса

Снятие дроссельной заслонки

1  Крышка шатунного подшипника 4 Поршень

2  Шатун 5 Обжиимное кольцо

3  Болт шатуна (M9 x 52, 8 шт.) 6 Штифт поршня

............................... 1й шаг 40 Н-м (30 фунт-фут)

2й шаг 90 °
