Раздел 1B2. Механическая система двигателя M161 (стр. 6 )

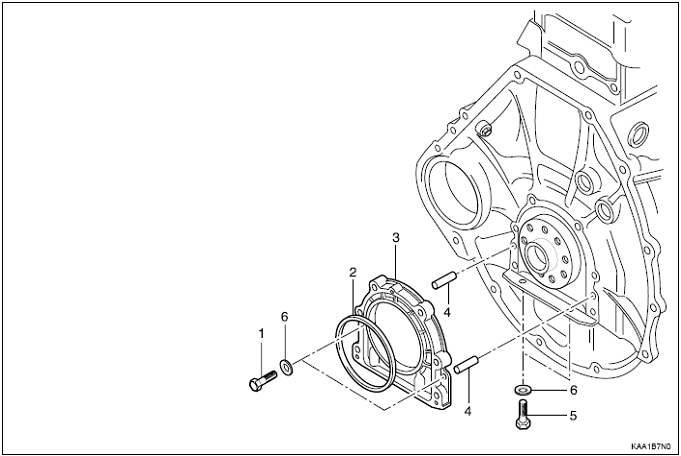

1  Болт (M6 x 20, 6 шт.)
………………9 - 11 Н-м (80 - 97 фунтов-дюйм)

2  Радиальное уплотнение вала

3  Задняя крышка

4  Втулка

5  Болт (M6 x 85, 2 шт.)

………………9 - 11 Н-м (80 - 97 фунтов-дюйм)

6 Шайба

1B2-38 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



Необходимые инструменты

601 589 03 43 00 Устройство для установки заднего уплотнения коленчатого вала

Процедура снятия и установки

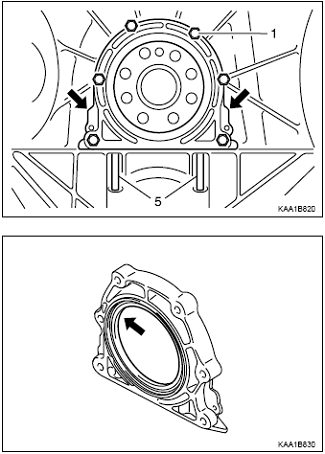

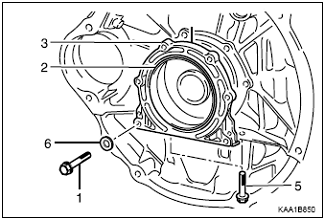

1. Свинтите болты (1) и (5) и снимите крышку, потянув за выступы задней крышки (указаны стрелками).

Примечание: Будьте осторожны, следите за тем, чтобы не повредить прокладку поддона картера.

2.  Очистите уплотняемую поверхность картера двигателя и задней крышки уплотнителя.

3.  Проверьте радиальное уплотнение вала и при необходимости замените его.

4.  Нанесите Loctite 573 на поверхность уплотнения задней крышки.

5.  Нанесите машинное масло на уплотняющую кромку радиального уплотнения вала.

Примечание: Не используйте консистентную смазку.

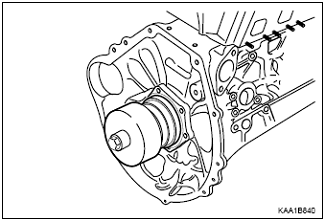

6. Установите заднее радиальное уплотнение коленвала и заднюю крышку уплотнения коленвала, с помощью устройства для установки заднего уплотнения коленчатого вала 601 589 03 43 00.

7. Установите крепежные болты задней крышки уплотнения коленвала и снимите устройство для установки заднего уплотнения коленчатого вала 601 589 03 43 00.

Примечание по монтажу

Момент затяжки

9- 11Н-м (80 - 97 фунтов-фут)

8. Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-39

РЕМЕННЫЙ ШКИВ И ДЕМПФЕР КОЛЕБАНИЙ

Подготовительная работа: Снятие охлаждающего вентилятора и вязкостной муфты

Снятие кожуха вентилятора

Снятие приводного ремня

1 Центральный болт демпфера колебаний

…1й шаг 200 + 20 Н-м (148 + 15 фунтов-фут)

…2й шаг 90° + 10° добавление вращения

2  Диск демпфера колебаний

5 Демпфер колебаний в сборе

6 Ключ

1B2-40 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

Компоненты

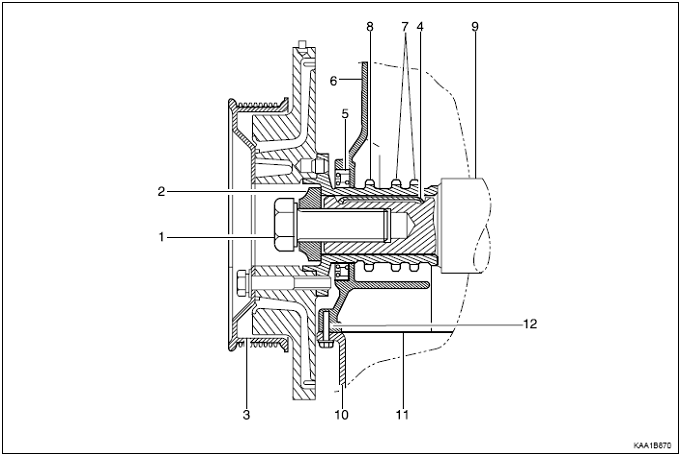

1  Центральный болт (M18 x 50)

2  Шайба центрального болта

3  Демпфер колебаний и шкив в сборе

4  Ключ

5  Переднее уплотнение коленвала

6  Накладка корпуса газораспределительного

механизма

7  Звездочка коленвала (привод коленвала)

8  Звездочка коленвала (привод масляного насоса)

9  Коленвал

10  Масляный поддон

11  Прокладка масляного поддона

12  Крепежный болт масляного поддона (M6 x 22)

Стандартные эксплуатационные данные

Допустимое отклонение демпфера колебаний	Радиальное биение	0.6 мм
Осевое биение	0.6 мм

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-41



Необходимые инструменты

602 589 00 40 00 замок двигателя

Процедура снятия и установки

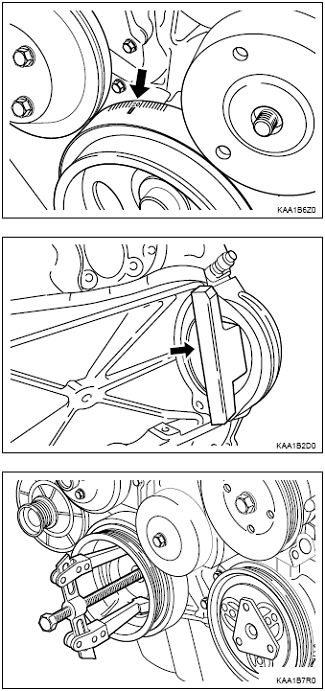

1. Установите поршень цилиндра 1 в положение верхней мертвой точки.

2.  Снимите стартер и установите замок двигателя
602 589 00 40 00 на зубчатый венец маховика.

3.  Снимите центральный болт демпфера колебаний.

Примечание по монтажу

Момент затяжки	1й шаг: 200 + 20 Н-м (148 + 15 фунтов-фут)
2й шаг: 90° + 10°

4.  Снимите демпфер колебаний в сборе с помощью съемника.

5.  Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке.

Примечание: Если возможно, не разделяйте демпфер колебаний и съемник.

1B2-42 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

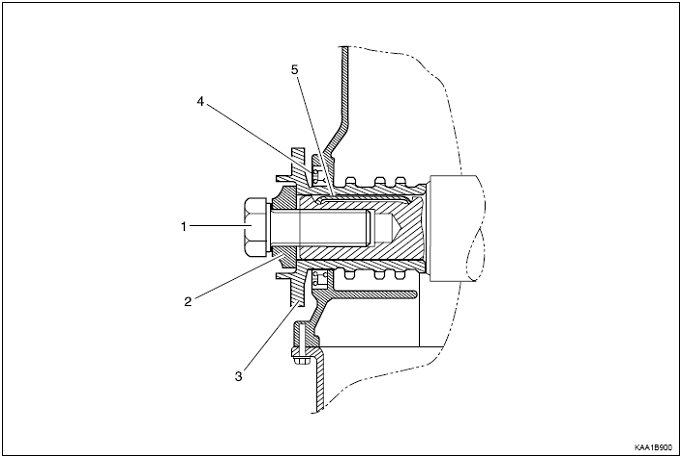

ПЕРЕДНЕЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ КОЛЕНВАЛА

Подготовительная работа: Снятие шкива ремня и демпфера колебаний

1 Центральный болт (M18 x 50)

........ 1й шаг 200 + 20 Н-м (148 + 15 фунтов-фут)

2й шаг 90° + 10°

2 Шайба центрального болта

3 Посадочная деталь переднего

уплотнения коленвала

7  Переднее управление коленвала

8  Ключ



M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-43



Необходимые инструменты

601 589 03 14 00 устройство для установки переднего уплотнения коленчатого вала

Процедура замены

1. С помощью отвертки снимите радиальное уплотнение.

Примечание: Используйте кусок чистой ткани, чтобы не повредить отверстие для установки радиального уплотнения и коленвала.

2.  Нанесите машинное масло на уплотняющую кромку радиального уплотнения.

3.  С помощью устройства для установки переднего уплотнения коленчатого вала 601 589 03 14 00 соберите радиальное уплотнение.

4.  Выровняйте паз втулки с сегментной шпонкой и затяните центральный болт до тех пор, пока не остановится движение центрального болта и диска демпфера.

Примечание по монтажу

Момент затяжки	1й шаг: 200 + 20 Н-м (148 + 15 фунтов-фут)
2й шаг: 90° + 10°

5.  Снимите устройство для установки переднего уплотнения коленчатого вала 601 589 03 14 00 и установите шкив ремня и демпфер колебаний.

6.  Поверьте, нет ли утечек во время работы двигателя.

1B2-44 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

ЗАДНЕЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ КОЛЕНВАЛА

Подготовительная работа: Снятие маховика или приводной пластины

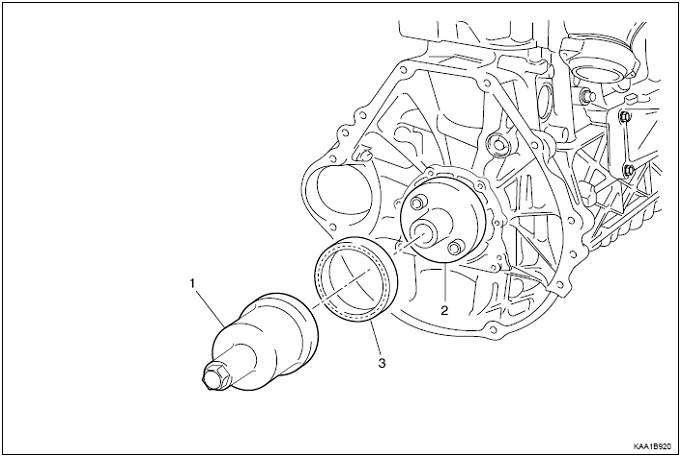

1  Специальный инструмент

2  Специальный инструмент

3 Заднее уплотнение коленвала



Необходимые инструменты

601 589 03 43 00 устройство для установки заднего уплотнения коленчатого вала

Процедура замены

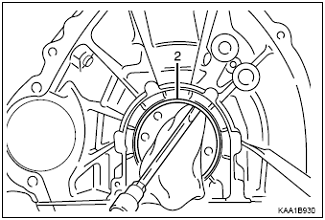

1. С помощью отвертки снимите радиальное уплотнение.

Примечание: Используйте кусок чистой ткани, чтобы не повредить отверстие для установки радиального уплотнения и коленвала.

2.  Установите специальный инструмент (2) в коленвал.

3.  Нанесите машинное масло на специальный инструмент (2).

Примечание: Не используйте консистентную смазку.

4.  Установите радиальное уплотнение на внутренние детали в сборе.

5.  Проталкивайте специальный инструмент (1) до тех пор, пока радиальное уплотнение не остановится.

6.  Поверьте, нет ли утечек во время работы двигателя.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-45

КОЛЕНВАЛ

Подготовительная работа: Снятие двигателя

Снятие головки цилиндра

Снятие крышки газораспределительного механизма

Снятие задней крышки уплотнения газораспределительного механизма

Снятие масляного поддона

Снятие экрана

Снятие масляного насоса

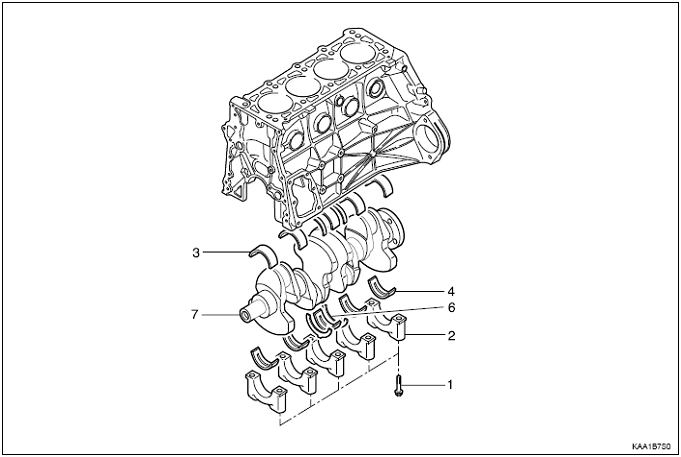

1 Болт крепления крышки подшипника (M8 x 55 – 10 шт.)

……………..1й шаг 55 Н-м (41 фунтов-фут)

…………….2й шаг добавление вращения 90°

2  Крышка подшипника коленвала

3  Верхний коренной подшипник коленвала
