Раздел 1B2. Механическая система двигателя M161 (стр. 8 )

…2й шаг + 90° + 10°

2 Пластина

3  Приводная пластина (АКПП)

4  Установочный штифт

5 Маховик (РКПП)

Стандартные эксплуатационные данные (Удлиненный болт)

Номинальный размер	D	-	M x 1.5
Диаметр бокового удлинения	d	Новый	8.5 - 0.2 мм
Минимальный диаметр	8.0 мм
Длина болта	L	Новый	21.8 - 22.2 мм
Момент затяжки	1й шаг 45 + 5 Н-м (33 + 3.7 фунтов-фут), 2й шаг 90° + 10°

1B2-52 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



Процедура снятия и установки

1. Свинтите болт крепления маховика. Примечание по монтажу

Момент затяжки	1й шаг: 45 + 5 Н-м (33 + 3.7 фунтов-фут)
2й шаг: 90° + 10°

•  Замените болт, если боковой диаметр удлинения (d) болта крепления маховика менее 8.0 мм.

•  При затяжке болта крепления маховика следите за тем, чтобы угол между торцевым гаечным ключом и воротком составлял 90°
и затягивался в соответствии с данными спецификациями.

2.  Для автомобилей с РКПП снимите маховик. Для автомобилей с АКПП снимите приводную пластину (3), и пластину (2).

3.  Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке.

M162 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-53

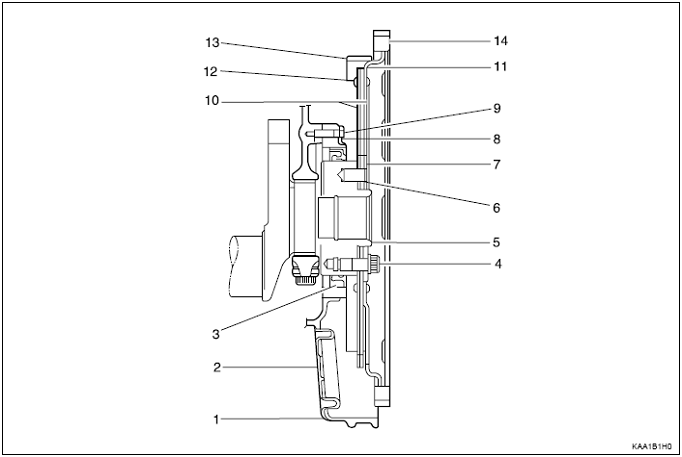

Вид в разрезе

1  Картер

2  Крышка

3  Радиальное уплотнение

4  Болт

5  Коленвал

6  Установочный штифт

7  Шайба (Толщина : 3,5 мм)

8  Шайба

9  Болт

10  Передняя приводная пластина

11  Задняя приводная пластина

12  Заклепка

13  Сегмент

14  Коронная шестерня



1B2-54 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

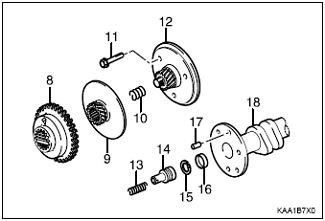

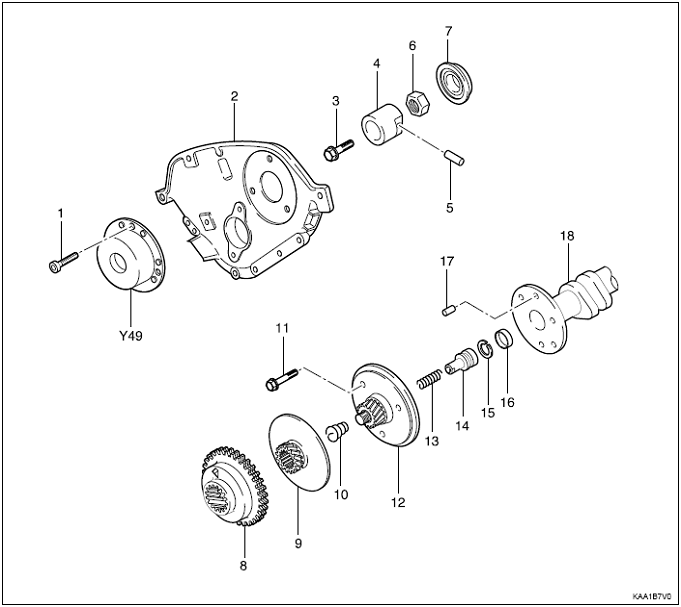

РЕГУЛЯТРОР ПОЛОЖЕНИЯ РАСПРЕДВАЛА

1 Болт (M6 x 16, 3 шт.)

……..9 - 11 Н-м (80 - 97 фунтов-дюйм)

2  Передняя крышка головки блока цилиндров

3  Болт……………35 Н-м (26 фунтов-фут)

4  Якорь

5  Цилиндрический штифт

6  Гайка (M20 x 1.5)

………..60 - 70 Н-м (44 - 52 фунтов-фут)

7  Крышка уплотнения

8  Звездочка распредвала

9  Регулирующий поршень

10  Коническая винтовая пружина

11  Фланцевый болт (M7 x 13, 3 шт.)

……1й шаг 18 - 22 Н-м (13 - 16 фунтов-фут)

……2й шаг добавление вращения 60° ± 5°

12  Фланец вала

13  Пружина сжатия

14  Управляющий поршень

15  Стопорное кольцо

16  Канал для смазки

17  Цилиндрический установочный палец

18  Впускной распредвал

19  Y49 Магнитный переключаштыревой разъем)



M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-55



Процедура снятия и установки

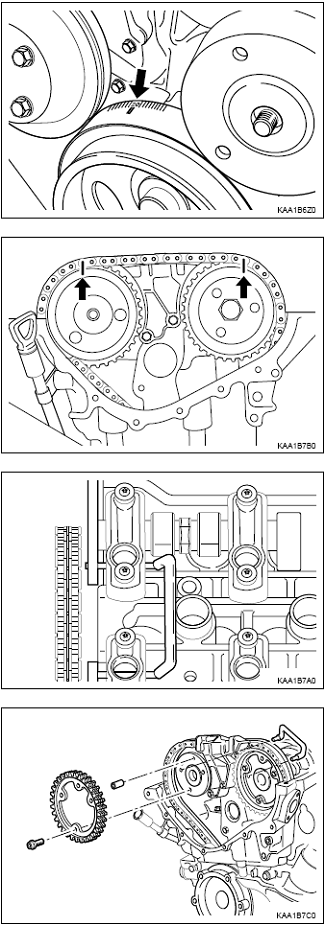

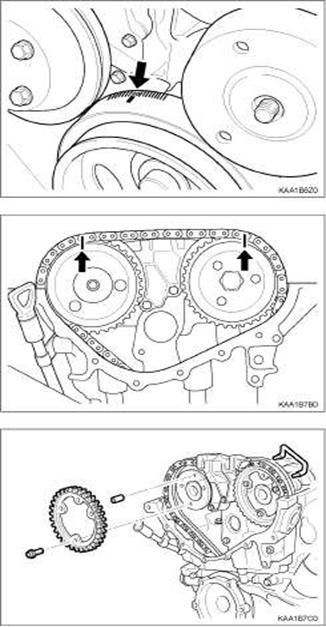

1.  Поверните коленвал, чтобы поршень цилиндра №1 находился в положении 20° за верхней мертвой точкой.

2.  Снимите крышку головки цилиндра.

3.  Установите отметки совмещения (показаны стрелками) впускной и выпускной звездочки распредвала и цепи механизма газораспределения

4. Вставьте удерживающий штифт 111 589 03 15 00 в отверстие крышки подшипника распредвала для того, чтобы закрепить впускную и выпускную части распредвала.

5. Снимите натяжитель цепи.

6. Свинтите болт звездочки выпускного распредвала, снимите звездочку.

Примечание по монтажу

Момент затяжки	1й шаг: 18 + 22 Н-м (13 + 16 фунтов-фут)
2й шаг: 60° ± 5°

Примечание: Конструкция болта звездочки предусматривает, что он будет использоваться только один раз, поэтому замените его новым.

1B2-56 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



7. Свинтите болт (3) якоря (4), вытащите цилиндрический штифт и снимите якорь.

Примечание по монтажу

Момент затяжки

35 Н-м (26 фунтов-фут)

8.  Свинтите гайку (6) и снимите крышку уплотнения (7).

Примечание по монтажу

Момент затяжки

60 - 70 Н-м (42 - 52 фунтов-фут)

Примечание: установите запирающий паз гайки по направлению к якорю.

9.  Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке.

10.  Снимите регулирующий поршень (9) и коническую винтовую пружину (10) со звездочки впускной части распредвала.

11.  Свинтите болт (11) и снимите фланец вала.

Примечание по монтажу

Момент затяжки	1й шаг: 18-22 Н-м (13 - 16 фунтов-фут)
2й шаг: 60° ± 5°

12.  Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке

13.  Отрегулируйте фазы газораспределения распредвала.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1 B2-57

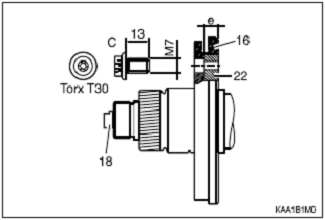

БОЛТ ЗВЕЗДОЧКИ РАСПРЕДВАЛА

Болт вала впускного фланца

Момент затяжки	1й шаг:18-22 Нм (13 - 16 фунт-фут)
2й шаг: 60° ± 5°

Примечание: Болты звездочки предназначены для одноразового использования, поэтому всегда заменяйте их на новые.

C M7 x 13 Зажимной болт Torx-T30

e 6.8 мм

16 Вал фланца

18 Контрольный поршень

22 Вал впускных клапанов

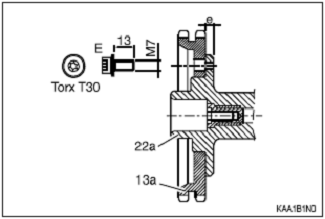

Болт звездочки вала выпускных клапанов

Момент затяжки	1й шаг :18-22 Нм (13 - 16 фунт-фут)
2й шаг: 60° ± 5°

Примечание: Болты звездочки предназначены для одноразового использования, поэтому всегда заменяйте их на новые.

E M7 x 13 Зажимной болт Torx-T30

e 6.8 мм

13a Звездочка распредвала 22a Вал выпускных клапанов

Y2002

1B2-58 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

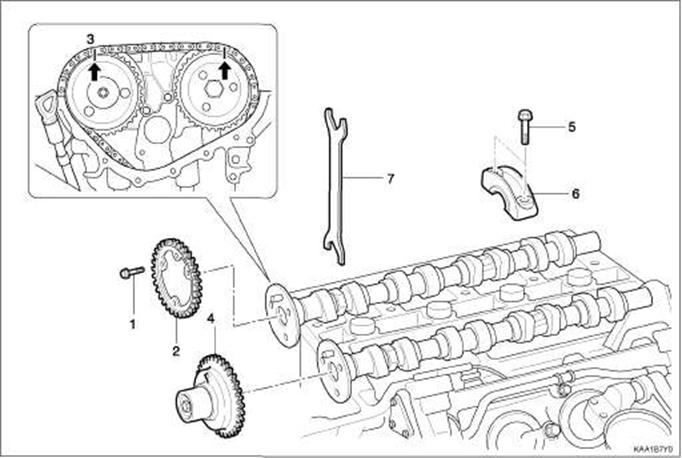

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

Подготовительная работа : Снятие крышки головки цилиндра

Снятие привода распределительного вала и передней крышки головки цилиндра

1 Болт (M7 X 13, 3 шт.)

............ 1й шаг 18 - 22 Нм (13 - 16 фунт-фут)

2й шаг 60° ± 5° добавлено вращение

2  Звездочка вала выпускных клапанов

3  Цепь привода распределительного механизма

4  Регулятор и звездочка распредвала

5  Болт крышки корпуса подшипника (20 шт.)

........ 22.5 - 27.5 Нм (16.6 - 20.3 фунт-фут)

6  Колпачок подшипника распредвала

7  Гаечный ключ

SSANGYONG MY2002

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1 B2-59



Процесс снятия и установки

1. Повернуть распредвал и поместить поршень цилиндра № 1 на ATDC 20°.

2.  Нанести отметки (стрелки) на звездочку распредвала и цепь привода распределительного механизма.

3.  Снять натяжитель цепи.
Примечание

Момент затяжки	Резьбовая заглушка	40 Нм (30 фунт-фут)
Натяжитель в сб.	72-88 Нм (53 - 65 фунт-фут)

4.  Снять звездочку вала выпускных клапанов.
