Раздел 1B2. Механическая система двигателя M161 (стр. 2 )

Таблица специальных инструментов (Продолжение)

	601 589 03 14 00 Устройство для установки переднего уплотнения коленчатого вала			602 589 00 40 00 Замок двигателя
	603 589 00 40 00 Держатель муфты вентилятора		617 589 00 10 00 Насадка универсального гаечного ключа
	615 589 01 33 00 Съемник звездочки коленчатого вала		DW110-090 Соединительный шланг
	601 589 03 43 00 Устройство для установки заднего уплотнения коленчатого вала		DW110-100 Съемник толкателя клапана

1B2-6 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

Таблица специальных инструментов (Продолжение)

111 589 03 15 00 Удерживающий штифт

МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ M161 1B2-7

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ДВИГАТЕЛЬ В СБОРЕ

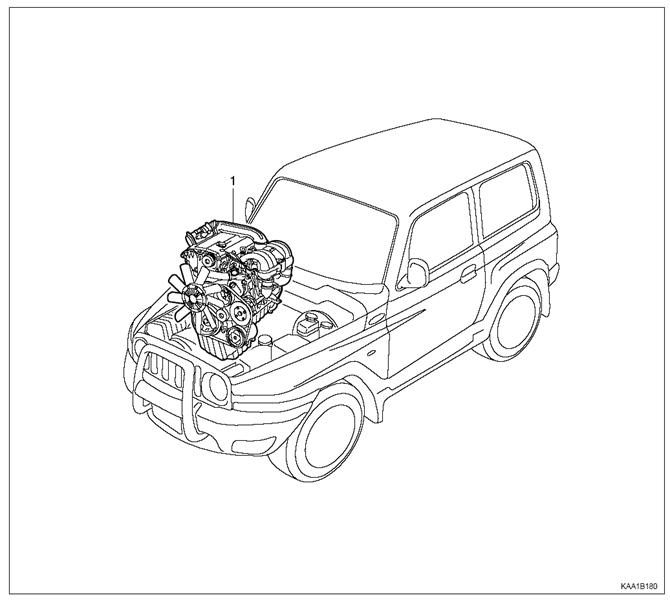

1. Двигатель в сборе (Двигатель E23)



1B2-8 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



Процедура снятия и установки

1.  Отсоедините отрицательную клемму аккумулятора.

2.  Снимите капот.

3.  Снимите защиту двигателя.

Примечание по монтажу

Момент затяжки

28-47 Н•м (21 - 35 фунтов-фут)

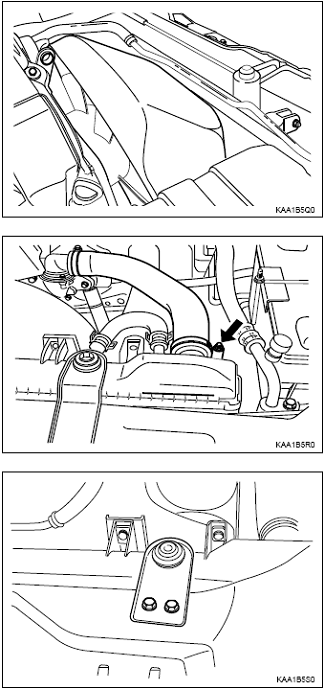

4.  Отсоедините датчик массового расхода воздуха и снимите поперечную трубку воздушного фильтра.

5.  Снимите крышку воздушного фильтра. Снимите крепежные болты, а также корпус воздушного фильтра и элемент в сборе.

6.  Открутите спускной кран радиатора и слейте охлаждающую жидкость.

Примечание: Откройте крышку бачка охлаждающей жидкости.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-9

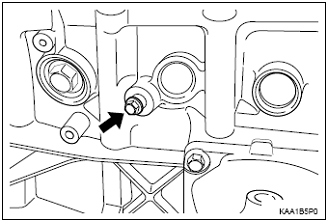

7. Ослабьте пробку сливного отверстия блока цилиндров, после чего полностью слейте охлаждающую жидкость.

Примечание по монтажу

Момент затяжки

5 Н•м (26 фунтов-фут)

Примечание: Перед установкой пробки сливного отверстия замените уплотнение.

8. Снимите кожух охлаждающего вентилятора. См. Раздел 1D2, Охлаждение двигателя.

9. Отсоедините каждый шланг от радиатора.

10. Снимите верхние монтажные болты радиатора, снимите радиатор.

1B2-10 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ



11. Снимите гидравлическую трубку с рулевого управления с усилителем.

Примечание: Полностью слейте масло.

12. Выпустите хладагент из системы кондиционирования воздуха и отсоедините выпускную и заборную трубки от компрессора.

13. Снимите линию подачи и возврата топлива.

Примечание: Прежде чем снять топливопровод, сбросьте давление в топливной системе.

Примечание по монтажу

Момент затяжки

21 - 25 Н•м (15 - 18 фунтов-фут)

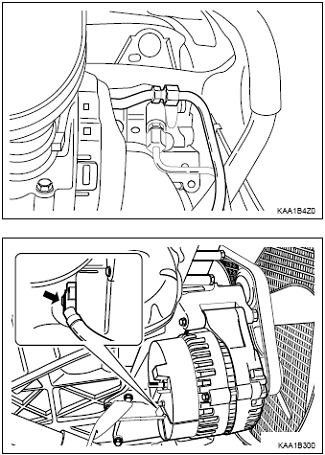

14. Отсоедините клеммы от генератора.

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-11



15.  Отсоедините клеммы от стартера двигателя и снимите стартер двигателя.

16.  Отсоедините заземление главного жгута проводов двигателя.

17. Отсоедините провод заземления двигателя.

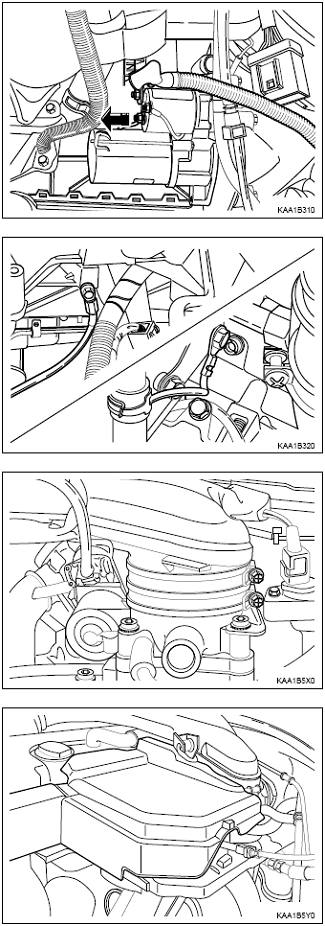

18. Отсоедините разъемы перечисленных ниже датчиков.

•  Датчик расхода воздуха.

•  Датчик температуры охлаждающей жидкости.

•  2 датчика детонации.

•  Датчики распредвала и коленвала.

19. После снятия катушки зажигания отсоедините разъем катушки зажигания.

20.  Снимите крышку жгута проводов и отсоедините 4 разъемов инжекторного клапана. Отсоедините главный жгут проводов.

1B2-12 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

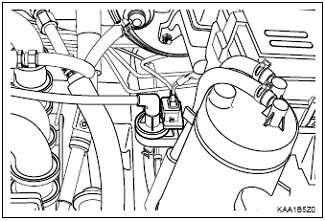

21.  Отделите шланг, идущий к двигателю от канистры, продуйте электромагнитный клапан. См. Раздел 1F2, Управление двигателем.

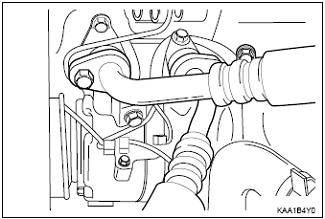

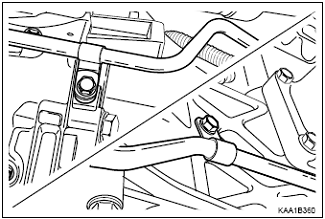

22.  Снимите стопорные болты трубопровода маслоохладителя автоматической трансмиссии со стороны автоматической трансмиссии и со стороны масляного поддона.

23.  Снимите стопорные болты трубопровода маслоохладителя автоматической трансмиссии со стороны двигателя и со стороны масляного поддона.

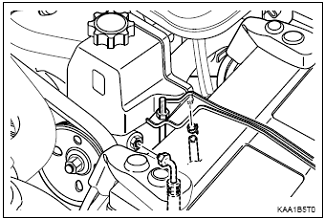

24.  Отделите вакуумный шланг, идущий от усилителя тормозов.

25.  Отделите другие вакуумные шланги.

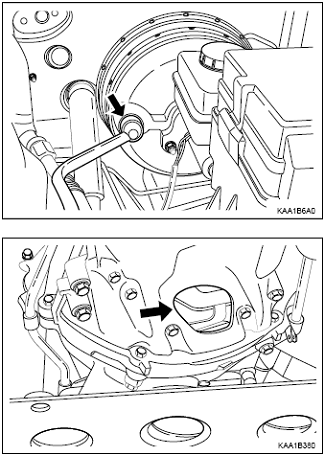

26.  Поворачивая коленвал в направлении от передней части двигателя, снимите 6 болтов крепления гидротрансформатора с пластины коронной шестерни двигателя.

Примечание по монтажу

Момент затяжки

42 Н•м (31 фунтов-фут)

M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ 1B2-13

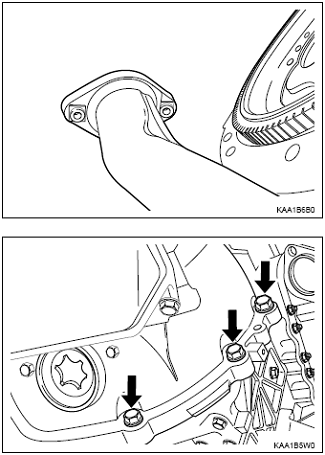

27.  Снимите выпускной коллектор и выхлопную трубу.

Примечание по монтажу

Момент затяжки

30 Н•м (22 фунтов-фут)

28. Снимите трансмиссию. См. Раздел 5A, Автоматическая трансмиссия.

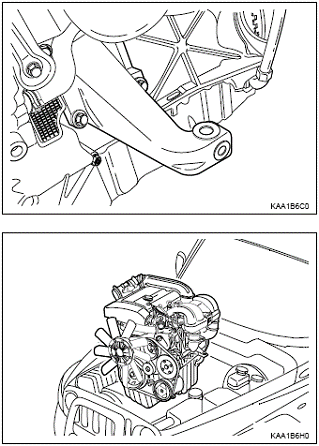

29.  С помощью тельфера или крана установите цепь к кронштейну двигателя.

30.  Снимите гайки крепления кронштейна двигателя.

Примечание по монтажу

Момент затяжки

70 Н•м (52 фунтов-фут)

31.  Осторожно снимите двигатель в сборе с автомобиля.

32.  Процедура монтажа выполняется также как и процедура демонтажа, но в обратном порядке.

1B2-14 M161 МЕХАНИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ
