Машиноиспользование в сельском хозяйстве (стр. 16 )

Для увеличения срока службы трапецеидальных лемехов с нижней их стороны сделано утолщение (запас металла), за счет которого лемех оттягивают при износе лезвия и затачивают. Трапецеидальные лемеха обычно изготовляют двухслойными: верхний слой из мягкой стали, нижний—из твердого износостойкого сплава (сормайта). При неравномерном износе слоев лемех все время остается острым. Но сормайт— хрупкий сплав и выкрашивается при ударе о камни. Долотообразные лемеха 2 имеют вытянутый в виде долота носок. Лемеха с приваренной щекой 3 предназначены для почв, засоренных камнями. Лемеха с выдвижным долотом 4 отличаются тем, что по мере износа можно выдвигать долото и удлинять тем самым срок их службы.

У корпусов плугов с пневмогидравлическими предохранителями для почв, засоренных камнями, вместо носка лемеха и передней части отвала установлена сменная вставка.

Отвалы корпусов бывают цилиндрические, культурные, полувинтовые и винтовые. На плугах общего назначения устанавливают культурные и полувинтовые отвалы.

Культурные отвалы (в сочетании с предплужниками) хорошо крошат пласт и частично оборачивают его. Плуги с культурными отвалами применяют для работы на достаточно чистых почвах. При установке предплужников такие плуги могут использоваться

Рис. Рабочие органы плугов:

а — лемех: 1 — трапецеидальный; 2 — долотообразный; 3 - с приваренной щекой; 4 — с выдвижным долотом; б — корпус плуга: 1 — грудь; 2 — лемех; 3 — полевая доска; 4 — отвал; 5 — стойка; в — предплужник: 1 — державка; 2 — хомут; 3 — стойка; 4 - отвал; 5 — лемех; 6 — рама плуга; г — дисковый нож: 1 — напыльник; 2 — ось;3        — уплотнение;  4 — шарикоподшипник;  5 — диск;  6 — колпак;  7 — консоль;  8-корончатая шайба; 9 — стойка; 10 — накладки; 11 — хомут; д — почвоуглубитель:1-болт; 2 — стойка почвоуглубительной лапы; 3 — кронштейн почвоуглубительной лапы; 4— почвоуглубительная лапа; 5 - винт; 6 - кронштейн крепления почвоуглубителя;7 - стойка корпуса

и на задернелых почвах. Корпуса с культурными отвалами ставят на всех плугах общего назначения.

Литература:

2. ст.12-43

6. ст.5-33

13.ст.5-22

Контрольные вопросы:

1. Из каких основных частей состоит плуг?

2. Назовите основные агротехнические требования к плугам общего

  назначения.

3. Какие рабочие органы могут устанавливаться на плугах.

4. Из чего состоит отвальный корпус.

5. Назовите типы отвалов, лемехов, ножей.

6. Назовите типы корпусов, выпускаемые промышленностью и область

  их применения.

Тема 15  Классификация машин для поверхностной обработки

  почвы и агротехнические требования к ним.

Цель: Изучить классификацию и устройство

  борон, лущильников, катков и  сцепок.

План:

1 Классификация машин для поверхностной обработки почвы и агротехнические требования к ним.

2 Тяжелые зубовые усиленные бороны 3БЗТУ-1,0 и скоростные БЗТС-1,0.

3 Навесные сетчатые бороны БСО-4.

4 Лущильники.

5 Дисковые бороны.

6 Катки.

7 Сцепки.

1 Для поверхностной обработки почвы применяют зубовые и дисковые бороны, лущильники, катки гладкие и кольчато-шпоровые, мотыги с игольчатыми дисками, культиваторы паровые и пропашные.

Орудия  поверхностной обработки почвы используют при подготовке почвы к посеву и посадке культур, на операциях по уходу за посевами, на обработке паров и других операциях. Наиболее общие агротребования, предъявляемые к орудиям этого назначения:

Равномерное рыхление на одинаковую глубину, без выноса на поверхность внешних слоев почвы.

Отношение средней глубины рыхления не более см

Полное уничтожение (98-99%) сорных растений (на всей поверхности и в междурядьях).

После обработки ровная поверхность поля, без глубоких борозд, валиков и пропусков (огрехов).

Борозды прямолинейны.

Отсутствие повреждений культурных растений.

2 Тяжелые зубовые усиленные боро­ны ЗБЗТУ-1,0 и скоростные БЗТС-1,0 применяют для дробления глыб и рыхления пласта после вспашки, вы­равнивания поверхности поля, выче­сывания сорняков, заделки удобрений и обработки лугов и пастбищ. Они оборудованы зубьями квадратного се­чения. Глубина обработки зависит от того, как они соединены со сцепкой. Если бороны к сцепке присоединены так, что зубья расположены косым срезом вперед по ходу агрегата, то глубина обработки будет минимальной для данных условий, в противном слу­чае — максимальной. Бороны, при­соединенные к сцепке, работают в аг­регате с тракторами класса тяги 14 и 30 кН.

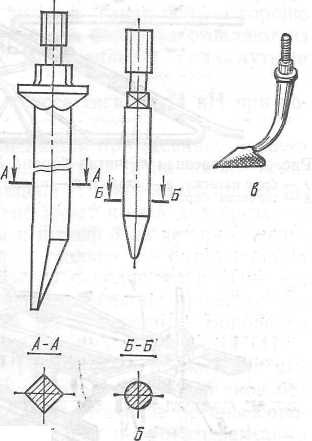

Рис.  Рабочие органы  зубовых борон:

а — зубья квадратного сечения; б — зу­бья круглого сечения; в—лапчатый зуб.

3 Навесные сетчатые бороны БСО-4  предназначены для рыхления верхнего слоя почвы и уничтожения сорняков на посевах в период появ­ления всходов, а также для боронова­ния  гребневых  посадок  картофеля. Каждая секция бороны составлена из прямоугольной ра­мы 7, к которой цепями 9 прикреплены бороны 8. Рабочим ор­ганом сетчатой бороны служат заостренные зубья — концы шарнирно соединенных друг с другом зубовых звеньев. Такая борона хорошо приспосабливается к неровностям поля. Зубья борон изготовляют из стальных прутков круглого сечения с заостренными, сплюснутыми или тупыми концами.

Агрегатируют борону с тракторами класса тяги 6... 14 кН при по­мощи навески НУБ-4,8.

Навесная сетчатая борона БСО-4:

1 — брус навески; 2 — стойка; 3 — палец; 4 и 9 — цепи; 5 —кронштейн; 6 -= тяга; 7 - рама; 8 — сетчатая борона.

4 Лущильники

Лущильники применяют для лущения стерни после уборки зер­новых культур, рыхления пластов после вспашки и для предпосев­ной обработки почвы.

Промышленность выпускает дисковые и лемешные лущильники.

Рабочие органы дисковых лущильников — плоские и сферические диски диаметром 0,45 м, собранные на квадратном валу в батареи. Батареи на раме лущильников размещены по односледной симмет­ричной схеме.

Рабочие органы лемешных лущильников — отвальные плужные корпуса, рассчитанные на глубину обработки до 18 см.

Глубина обработки дисковыми лущильниками зависит от угла ата­ки дисков. При увеличении угла атаки возрастает глубина обработки. Кроме того, глубину хода дисков можно регулировать изменением давления прижимных пружин и массы балласта.

Стерню обычно лущат при угле атаки 35°, а на слабо засоренных почвах его уменьшают до 30°. Если лущильник используют для боро­нования, то угол атаки устанавливают в пределах 15...20°. Для транс­портировки лущильников на небольшие расстояния батареи устанав­ливают на нулевой угол атаки.

Выпускаются прицепные гидрофицированные дисковые лущиль­ники марок ЛДГ-5, ЛДГ-10, ЛДГ-15 и ЛД-20, одинаковые по кон­структивной схеме. Ширина захвата лущильников при угле атаки 35° соответственно составляет 5,0; 10,0; 15,0 и 20,0 м. Агрегатируются они с тракторами классов тяги 14, 30 и 50 кН.

Дисковый гидрофицированный лущильник ЛДГ-10 состоит из рамы 1 (рис. 26), опирающейся на два пневматических колеса 2, восьми дисковых батарей 5, одна из которых перекрывающая 8 расположена в середине лущильника. Рамки батарей шарнирно прикреплены к брусьям с помощью понизителей и штанги с прижимной пружиной. Брусья 3 опираются на каретки 4. Каждая каретка состоит из бруса и двух самоустанавливающихся колес, гидроцилиндра с регулировоч­ным винтом для изменения глубины обработки.

Для установки равномерной глубины обработки каждой батареей изменяют сжатие прижимных пружин. Равномерность глубины хода дисков внутри батареи регулируют винтовым механизмом понизи­теля.

Для перевода лущильника в транспортное положение и обратно служит гидроцилиндр 7. При перевозках на большие расстояния или

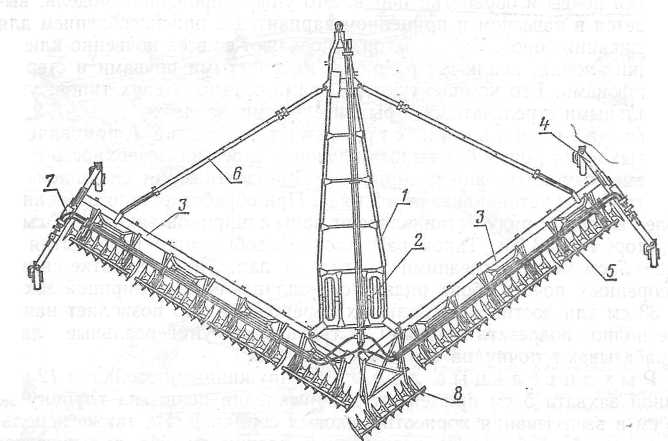

Рис.  Прицепной дисковый гидрофицированный лущильник ЛДГ-10:

1 — рама; 2 — опорное колесо; 3 — брусья секций: 4 — каретка с самоустанавливающимися колесами; 5 - батарея дисков; 6 — тяга; 7 — гидроцилиндр; 8 — перекрывающая батарея.

по узким дорогам лущильник устанавливают в положение дальнего транспорта.

Полунавесной плуг-лущильник ППЛ-10-25 предназначен для луще­ния стерни на глубину до 12 см на полях, засоренных корнеотпрысковыми сорняками, для предпосевной обработки почвы, для обработки парового поля на глубину 6... 14 см и вспашки легких почв на глу­бину 6... 18 см. Ширина захвата 2,5 или 1,25 м. Агрегатируют плуг-лущильник с тракторами класса тяги 30 кН.

Корпуса лущильника, а также механизмы подъема и регулировки глубины хода смонтированы на раме, опирающейся на два ходовых и два опорных колеса.

Рама составлена из двух шарнирно соединенных секций: передней с прицепом и задней. К главным балкам каждой секции крепятся пять корпусов с шириной захвата 25 см. Глубину обработки регулируют перемещением опорных колес относительно рамы орудия при помощи винтового механизма. Перевод плуга-лущильника из рабочего по­ложения в транспортное и обратно выполняется гидроцилиндром.

Заднюю секцию можно отъединить и использовать переднюю сек­цию как самостоятельное орудие для агрегатирования с тракторами класса тяги 14 кН.

5 Дисковые бороны

Дисковые бороны по назначению разделяют на полевые и садовые. Полевые бороны, в свою очередь, подразделяют на легкие  и тяжелые.

Полевые легкие бороны БД-10, БД-4,1 предназначены для обработки зяби, рыхления вспаханных задернелых почв, лущения стерни и слабозадернелых лугов.
